ATENÇÃO: Todas as ligações da cablagem externa devem possuir ponteiras terminais nas
extremidades dos cabos. Os cabos externos devem cumprir as normas de segurança eléctrica e
isolamento. A instalação deverá ser feita por pessoal técnico qualificado.
Evitar que partes de cabo caiam para o interior do circuito; tal poderia provocar a sua destruição.
Risco de electrocussão
PERIGO.
Se, por qualquer motivo, for necessário destapar a unidade, deve, primeiro, desconectar-se a
alimentação e aguardar-se, pelo menos, 5 minutos antes de se mexer nela. O circuito possui
condensadores que acumulam energia. Mesmo que o equipamento não seja alimentado por
corrente, ainda existe energia suficiente no seu interior para provocar uma forte descarga eléctrica.

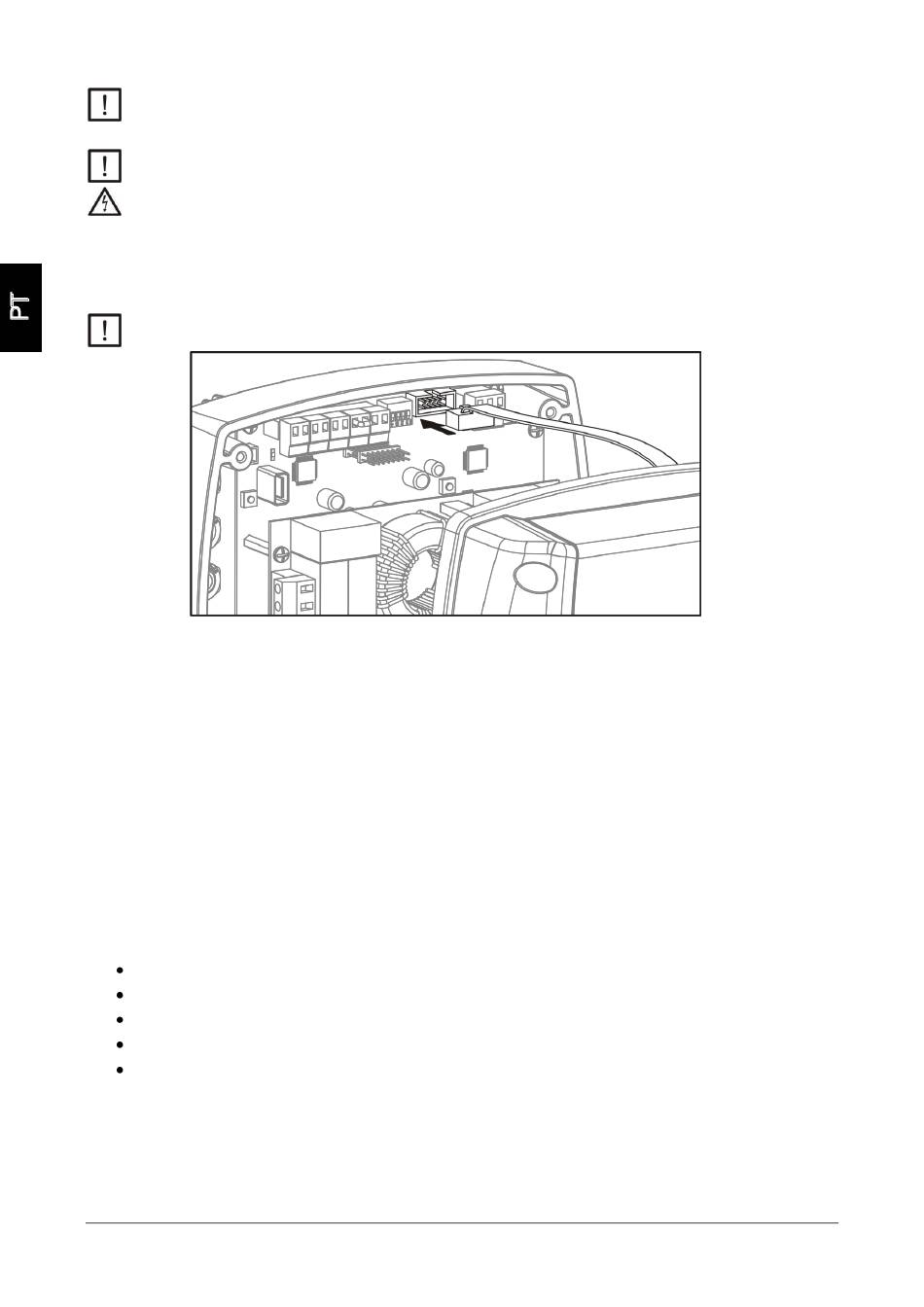

Se necessário, voltar a conectar o cabo do ecrã à placa base.
Ter particular atenção ao posicionador.
4) MODOS DE FUNCIONAMENTO.
Modo automático.
É o modo de funcionamento habitual.
O variador controla a velocidade de rotação do motor para manter uma pressão constante na instalação (pressão
de referência).
Modo manual.
Permite o arranque ou paragem da bomba de forma manual com uma frequência ajustável.
5) CONFIGURAÇÃO.
As bombas ESD e os grupos de pressão Espa estão pré-configurados de origem com uma pressão de
referência óptima para as bombas equipadas. Não é necessário qualquer outro ajuste.
Para módulos Speedrive adquiridos em separado, efectue a respectiva configuração de acordo com os pontos
seguintes.
5.1) Definições.
Pressão de referência: é a pressão que o equipamento irá manter na instalação.
Pressão diferencial: é o diferencial de pressão com o qual o equipamento voltará a activar-se.
Frequência de paragem: frequência com a qual o variador efectua a paragem da bomba.
Retardamento de paragem: temporização que o equipamento utiliza antes de parar.
Bomba auxiliar regulada: bomba auxiliar equipada com Speedrive.
:
