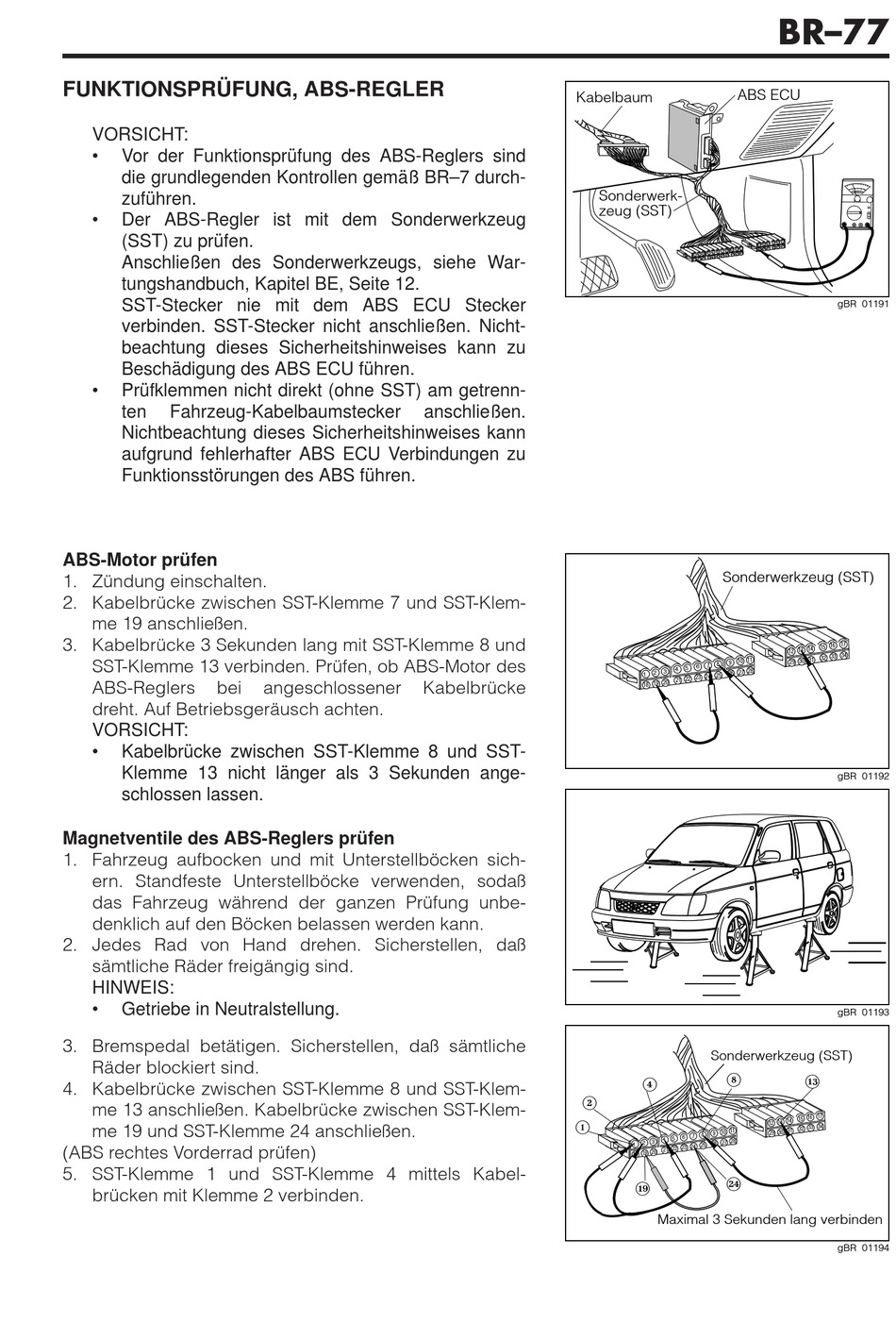

FUNKTIONSPRÜFUNG, ABS-REGLER
VORSICHT:
•
Vor der Funktionsprüfung des ABS-Reglers sind
die grundlegenden Kontrollen gemäß BR–7 durch-
zuführen.
•
Der ABS-Regler ist mit dem Sonderwerkzeug
(SST) zu prüfen.
Anschließen des Sonderwerkzeugs, siehe War-
tungshandbuch, Kapitel BE, Seite 12.
SST-Stecker nie mit dem ABS ECU Stecker
verbinden. SST-Stecker nicht anschließen. Nicht-
beachtung dieses Sicherheitshinweises kann zu
Beschädigung des ABS ECU führen.
•
Prüfklemmen nicht direkt (ohne SST) am getrenn-
ten
Fahrzeug-Kabelbaumstecker
Nichtbeachtung dieses Sicherheitshinweises kann
aufgrund fehlerhafter ABS ECU Verbindungen zu
Funktionsstörungen des ABS führen.
ABS-Motor prüfen
1. Zündung einschalten.
2. Kabelbrücke zwischen SST-Klemme 7 und SST-Klem-
me 19 anschließen.
3. Kabelbrücke 3 Sekunden lang mit SST-Klemme 8 und
SST-Klemme 13 verbinden. Prüfen, ob ABS-Motor des
ABS-Reglers
bei
dreht. Auf Betriebsgeräusch achten.
VORSICHT:
•
Kabelbrücke zwischen SST-Klemme 8 und SST-
Klemme 13 nicht länger als 3 Sekunden ange-
schlossen lassen.
Magnetventile des ABS-Reglers prüfen
1. Fahrzeug aufbocken und mit Unterstellböcken sich-
ern. Standfeste Unterstellböcke verwenden, sodaß
das Fahrzeug während der ganzen Prüfung unbe-
denklich auf den Böcken belassen werden kann.
2. Jedes Rad von Hand drehen. Sicherstellen, daß
sämtliche Räder freigängig sind.
HINWEIS:
•
Getriebe in Neutralstellung.
3. Bremspedal betätigen. Sicherstellen, daß sämtliche
Räder blockiert sind.
4. Kabelbrücke zwischen SST-Klemme 8 und SST-Klem-
me 13 anschließen. Kabelbrücke zwischen SST-Klem-
me 19 und SST-Klemme 24 anschließen.
(ABS rechtes Vorderrad prüfen)
5. SST-Klemme 1 und SST-Klemme 4 mittels Kabel-
brücken mit Klemme 2 verbinden.
anschließen.
angeschlossener
Kabelbrücke
ABS ECU
Kabelbaum
Sonderwerk-
zeug (SST)
9 10 11
7 8
5 6
2 3 4
27 28
24 25 26
1
22 23
19 20 21
18
Sonderwerkzeug (SST)
9 10 11
8
7
6
5
4
26 27 28
3
2
1
24 25
21 22 23
19 20
18
Sonderwerkzeug (SST)
8
4
2
1
9 10 11
8
7
6
5
4
26 27 28
3
2
1
24 25
21 22 23
19 20
18
bD
aI
Maximal 3 Sekunden lang verbinden
BR–77
15 16 17
12 13 14
32 33 34
29 30 31
gBR 01191
15 16 17
12 13 14
34
32 33
29 30 31
gBR 01192
gBR 01193
aC
15 16 17
12 13 14
34
32 33
29 30 31
gBR 01194
