BR–26
HINTERRADBREMSE (Scheibe)

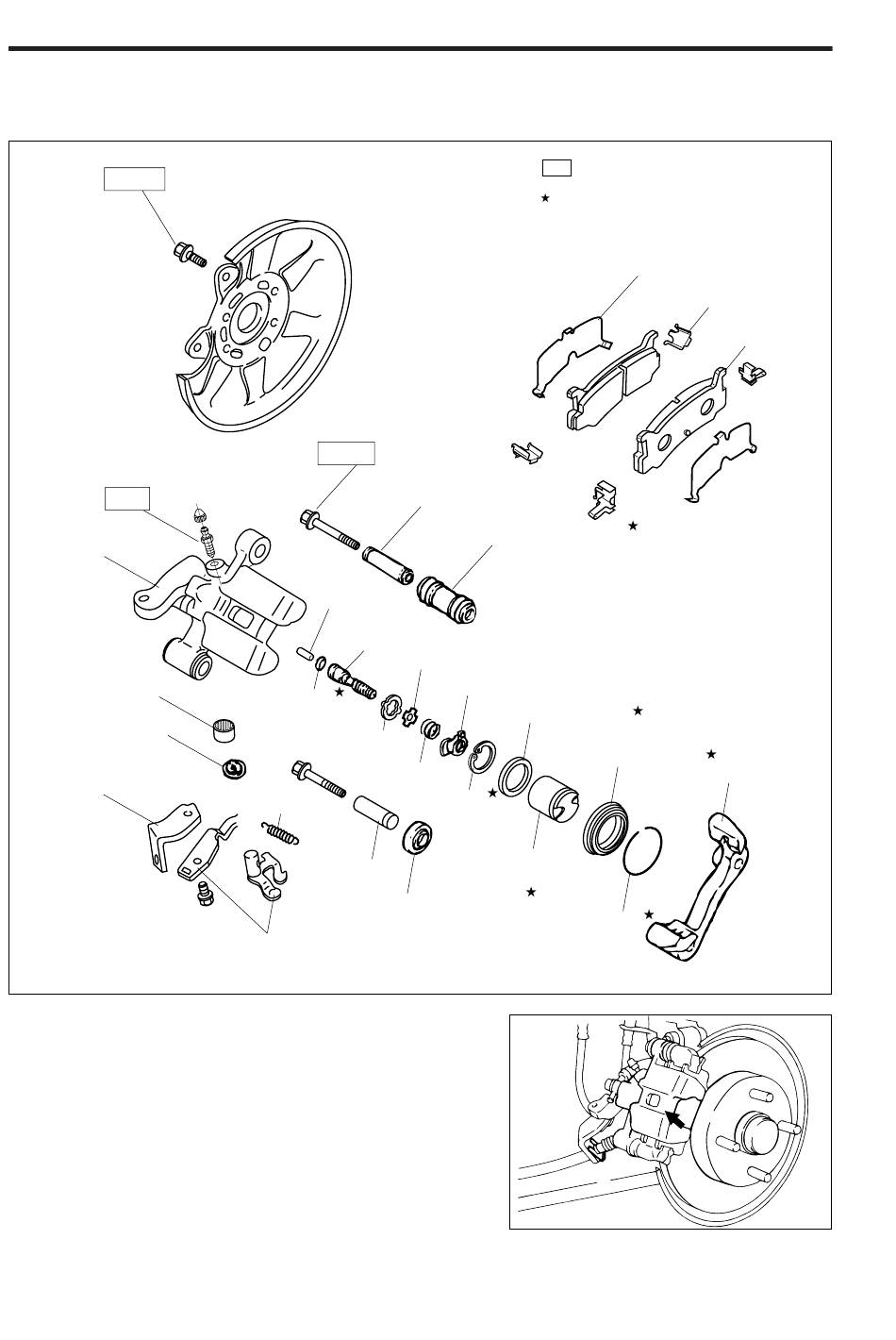

ÜBERSICHT
45 – 58
6 – 8
Scheibenbremszylinder
(Baugruppe)
Nadellager
Wellendichtring
Kabelhalterung
AUSBAU
1. Fahrzeug aufbocken und mit Unterstellböcken sich-
ern.
2. Hinterrad abbauen.
3. Belagstärke des Bremsklotzes durch das im Brems-
sattel befindliche Schauloch prüfen, siehe neben-
stehende Abbildung.
Bremsbelagstärke, Normalwert: 7,5 mm
Verschleißgrenze: 1 mm
16 – 23
Führungshülse Nr. 1
Feststell-
bremsbolzen
Bremskolben-
einstellbolzen
Einstellring
O-Ring
Staubdichtring
-Sicherungsring
Druckfeder
Sicherungs-
Zugfeder
ring, innen
Führungshülse
Nr. 2
Führungsmanschette Nr. 2
Stellbremshebel
: Anziehdrehmomente
Maßeinheit : N·m
: Teile nicht wiederverwendbar
Führungsmanschette Nr. 1
Federteller
Kolbendichtring
Kolbenmanschette
Bremskolben
(Baugruppe)
Sicherungsring
Antiquietschscheibe
Bremsklotzführung
Bremsklotz
Zylinderhalterung
gBR 00701
gBR 00713
