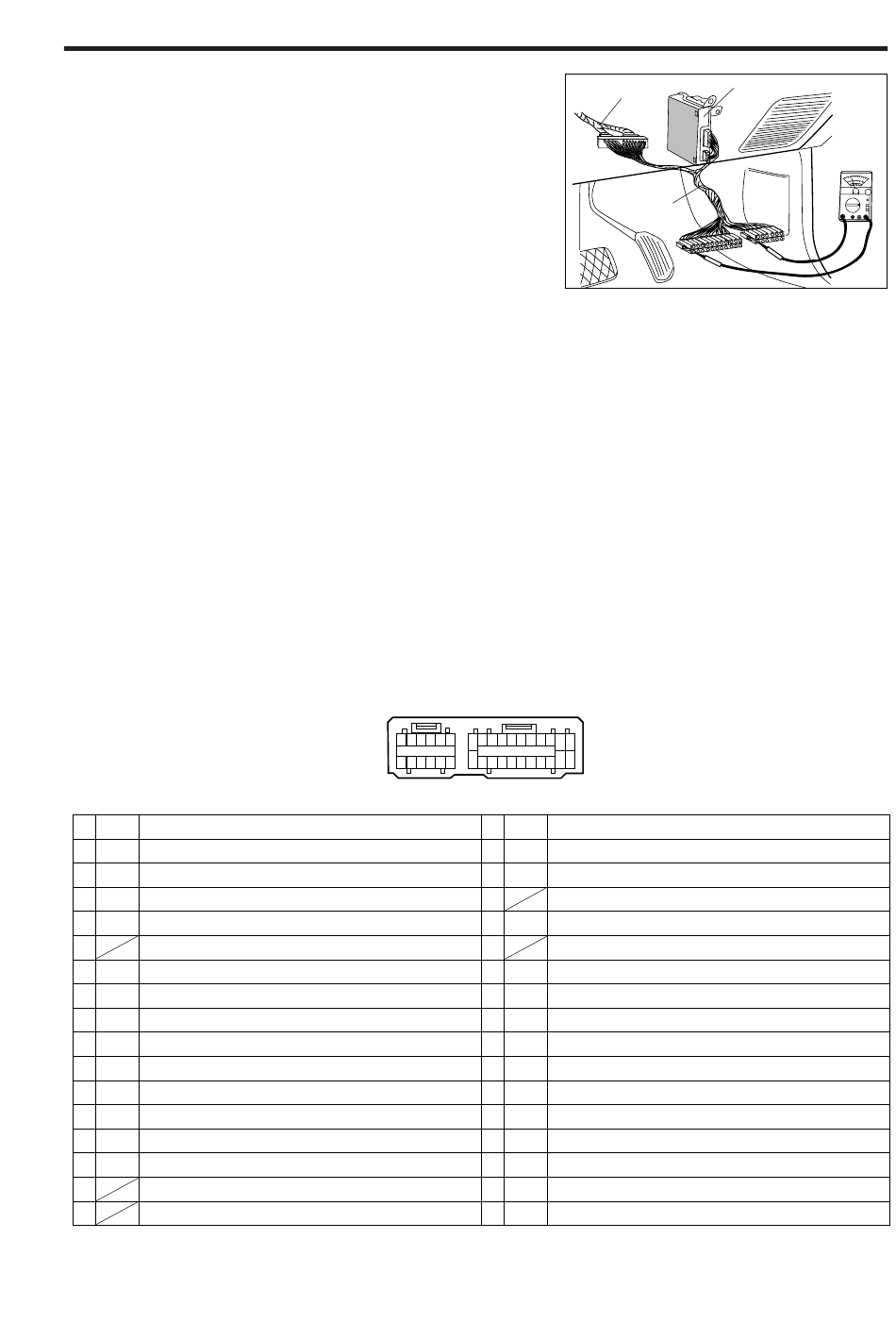

Wird zur Störungssuche das folgende Sonderwerkzeug
(SST) eingesetzt, ist die unten aufgeführte Prüfanweisung
zu befolgen.
Sonderwerkzeug (SST): 09843-87206-000
1. Massekabel vom negativen (-) Batteriepol abklem-
men.
2. Verkleidung des Armaturenbretts abnehmen.
3. Stecker des ABS-Kabelbaums abziehen.
4. Sonderwerkzeug (SST) zwischen ABS ECU und den
ABS-Kabelbaum schalten.
5
Nach Beendigung der Prüfung ist das Massekabel
vom negativen (-) Batteriepol abzuklemmen, bevor
das Sonderwerkzeug (SST) abgebaut wird. ABS-
Kabelbaum am ABS ECU anschließen
3. Stecker des ABS-Kabelbaums abziehen.
4. Sonderwerkzeug (SST) zwischen ABS ECU und den
ABS-Kabelbaum schalten.
5. Nach Beendigung der Prüfung ist das Massekabel
vom negativen (-) Batteriepol abzuklemmen, bevor
das Sonderwerkzeug (SST) abgebaut wird. ABS-
Kabelbaum am ABS ECU anschließen
VORSICHT:
•
Die Numerierung der SST-Klemmen entsprechen
den Klemmen-Nummern des ECU.
BESCHREIBUNG DES ABS ECU STECKERS
1
SFRR
Druckminderung, Magnetventilausgang rechts/vorne
2
GND
Masse
3
FR+
ABS-Geschwindigkeitssensor rechts/vorne (+)
4
SFRH
Druckhalten, Magnetventilausgang rechts/vorne
5
SRLH
Druckhalten, Magnetventilausgang links/hinten
6
7
MR
ABS-Motorrelais, Ausgang
8
R+
Relais-Stromversorgung
9
MT
ABS-Motorrelais, Eingang
10
SFLH
Druckhalten, Magnetventilausgang links/vorne
11
SFLR
Druckminderung, Magnetventilausgang links/vorne
12
RR+
ABS-Geschwindigkeitssensor rechts/hinten (+)
13
+B
IG2 Stromversorgung
14
RL+
ABS-Geschwindigkeitssensor links/hinten
15
WA
ABS-Warnleuchte, Ausgang
16
17
ABS ECU Klemmen
13
12
17
16
15
14
8
7
6
5
4
3
10
9
11
2
28
19 18
34
32
31
30
29
27
26
25
23
22
21
20
33
24
18
SRLR
Druckminderung, Magnetventilausgang links/hinten
Masse
19
GND
Geschwindigkeitssensor rechts/vorne (-)
20
FR–
21
22
AST
ABS-Relais, Prüfeingang
23
24
SR
ABS-Motorrelais, Prüfausgang
25
FL+
ABS-Geschwindigkeitssensor links/vorne (+)
26
FL–
ABS-Geschwindigkeitssensor links/vorne (-)
27
SRRH
Druckhalten, Magnetventilausgang rechts/hinten
28
SRRR
Druckminderung, Magnetventilausgang rechts/hinten
29
RR–
ABS-Geschwindigkeitssensor rechts/hinten (-)
30
TS
Sensorprüfsignal, Eingang
31
TC
Diagnosebeginn, Eingang
32
RL–
ABS-Geschwindigkeitssensor links/hinten (-)
33
SIO
Störungssuche, Kommunikationsstecker
34
STP
Bremsleuchtenschalter, Ausgang
ABS ECU
Kabelbaum
Sonderwerk-
zeug (SST)
9 10 11
7 8
5 6
2 3 4
27 28
24 25 26
1
22 23
19 20 21
18
1
BR–49
15 16 17
12 13 14
32 33 34
29 30 31
