FEHLERCODE Nr. 12
Mögliche Ursachen für die Funktionsstörung:
Funktionsstörung des ABS-Warnleuchtenrelais oder de-
fekte Verkabelung
Bedingungen für Störungssuche:
Unmittelbar nach dem Einschalten der Zündung beträgt
die Spannung an Klemme 24 des ABS ECU 0 V.
Liegt an Klemme 22 des ABS ECU Batteriespannung an,
wird Fehlercode Nr. 12 ausgegeben.
HINWEIS:
•
Ungefähr 1,5 Sekunden nach dem Einschalten der
Zündung sollte die Spannung an Klemme 24 des
ABS ECU 1,5 V betragen.
ABS-Warnleuchtenrelais prüfen
1. Zündung ausschalten (OFF).
2. Stecker des Fahrzeug-Kabelbaumes vom Stecker
des ABS-Warnleuchtenrelais trennen.
3. Nägel des Relaishalters entfernen und ABS-Warn-
leuchtenrelais ausbauen.
4. Mit dem Durchgangsprüfer prüfen, ob zwischen den
folgenden Klemmen Durchgang vorhanden ist.
Kein Durchgang zwischen Klemme W90 und Klemme
W94.
Kein Durchgang zwischen Klemme W91 und Klemme
W94.
Kein Durchgang zwischen Klemme W92 und Klemme
W94.
HINWEIS:
•
Defektes ABS-Warnleuchtenrelais ersetzen.
5. Batteriespannung anlegen zwischen Klemme W96
und Klemme 97. Prüfen, ob Durchgang vorhanden ist
zwischen Klemme W92 und Klemme W94.
HINWEIS:
•
Bestand im oben genannten Prüfschritt 4 kein
Durchgang zwischen Klemme W92 und Klemme
W94 und besteht jetzt im aktuellen Prüfschritt
Durchgang, funktioniert das ABS-Warnleuchten-
relais einwandfrei.
•
Defektes Relais ersetzen.

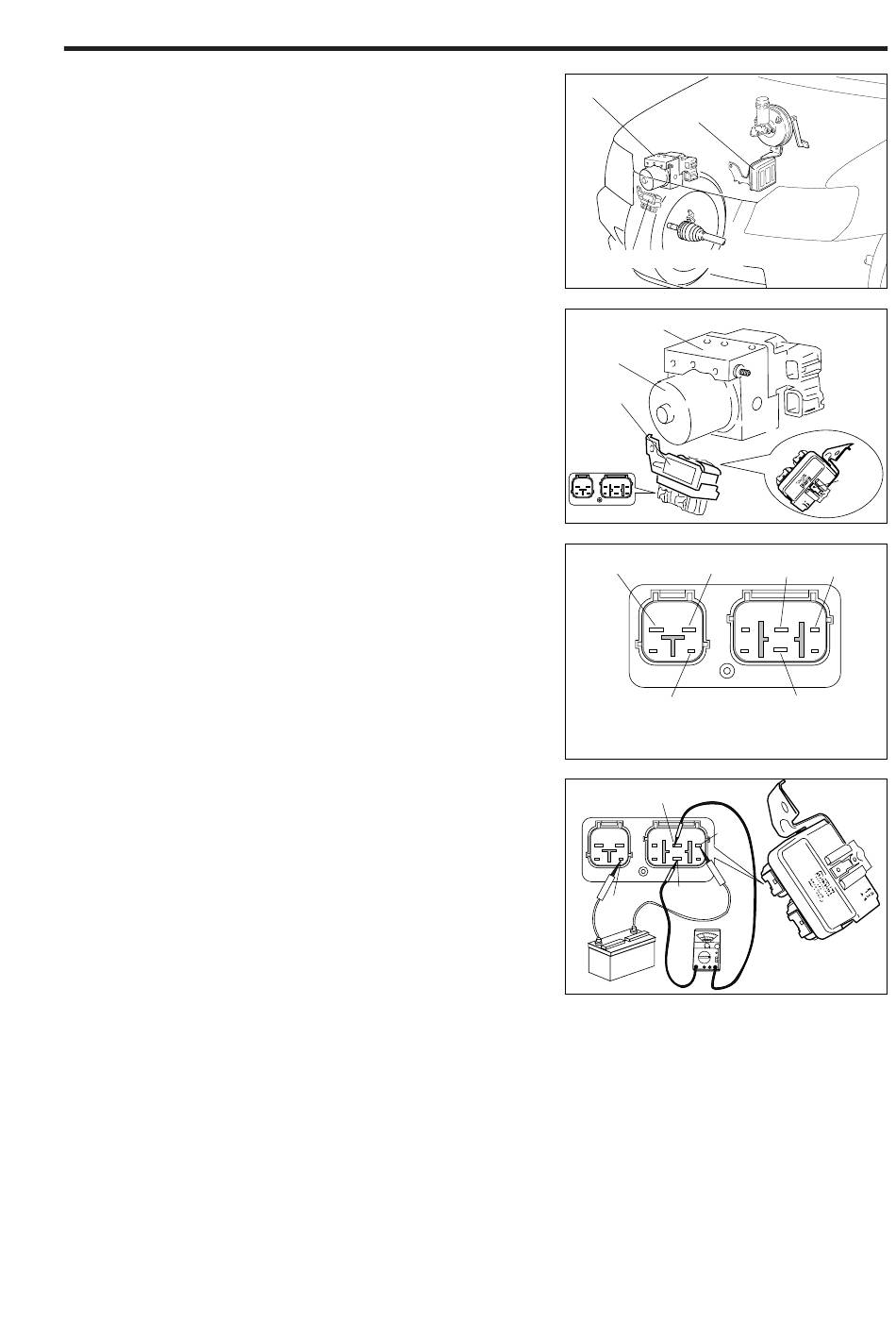

ABS-Regler
ABS-Computer
ABS-Warnleuchtenrelais
ABS-Regler
ABS-Motor
ABS-Relais
W91
W90
W96
ABS-Warnleuchtenrelais-Klemmen
W92
W97
(–)
W94
W96
(+)
1 2 V
BR–55
gBR 01060
Nagel
gBR 01061
W92
W97
W94
gBR 01062
gBR 01063
