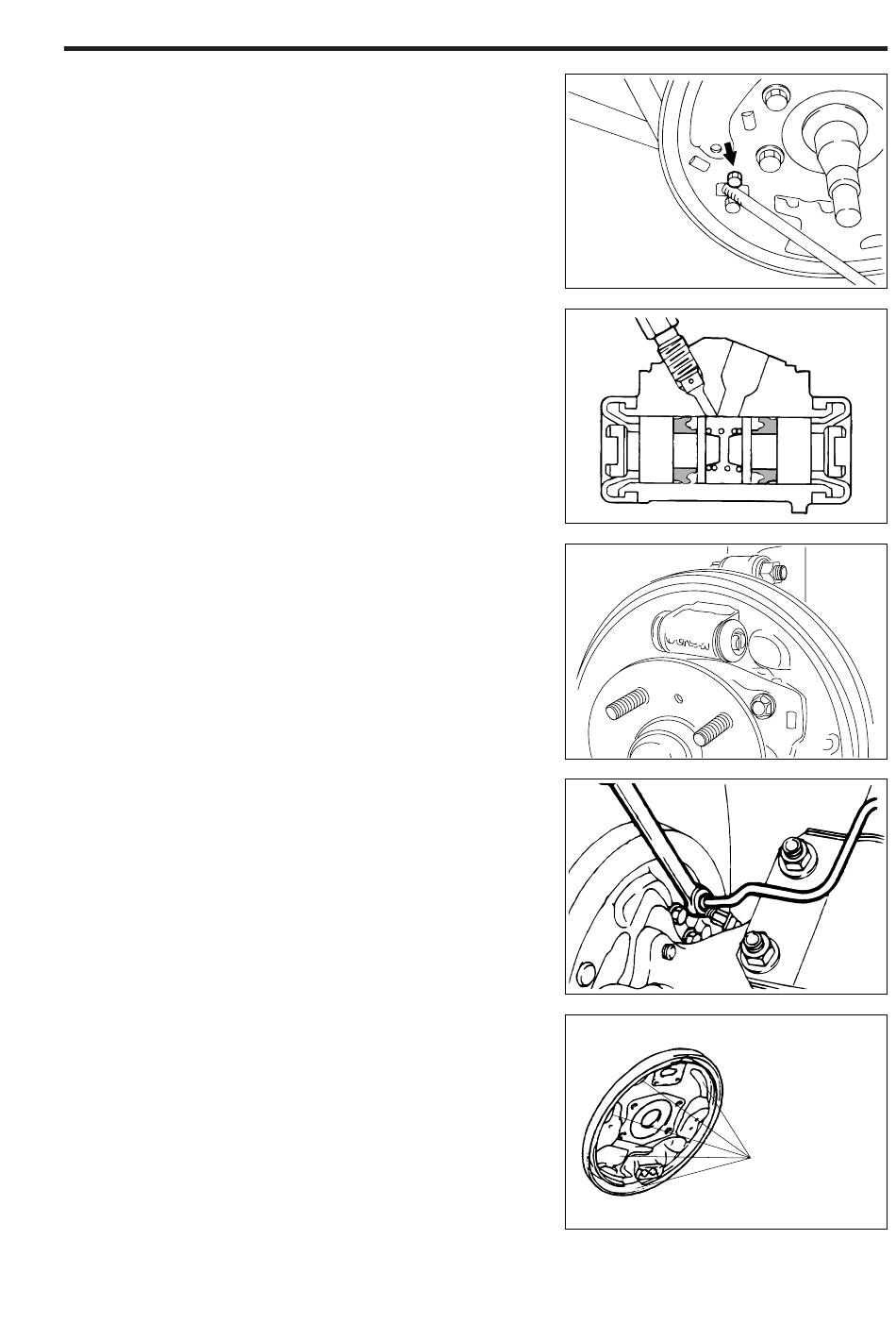

ZUSAMMENBAU
1. Bremsschild am Achsträger anbauen.
Anziehdrehmoment: 44,1 – 58,8 N·m
2. Feststellbremskabel durch das Bremsschild führen.
Befestigungsschrauben festziehen.
Anziehdrehmoment: 7 – 9 N·m
3. Topfmanschette auf den Radbremszylinderkolben
aufziehen.
HINWEIS:
•
Einbaurichtung der Topfmanschette beachten.
•
Kolbenmanschetten sparsam mit Gummischmier-
fett schmieren.
4. Bremskolben und Druckfeder in den Radbremszylin-
der einsetzen.
5. Radzylindermanschette am Radbremszylinder mon-
tieren.
EINBAU
1. Radbremszylinder am Bremsschild anbauen.
Anziehdrehmoment: 8 – 11 N·m
2. Bremsleitung am Radbremszylinder von Hand an-
bringen. Überwurfmutter der Bremsleitung mit einem
Bremsleitungsschlüssel mit dem vorgeschriebenen
Anziehdrehmoment festziehen.
Anziehdrehmoment: 13 – 17 N·m
3. Bremsbacke einbauen.
(1) 6 Kontaktflächen Bremsschild/Bremsbacke gemäß
nebenstehender Abbildung mit Gummischmierfett
schmieren.
WARNUNG:
•
Schmierstoffe, wie z.B. Mehrzweckfett, von Radzy-
lindermanschetten und Bremsbelägen fernhalten.
BR–23
gBR 00641
gBR 00644
gBR 00651
gBR 00652
Schmierstellen,
Gummischmierfett
gBR 00653
