BR–22

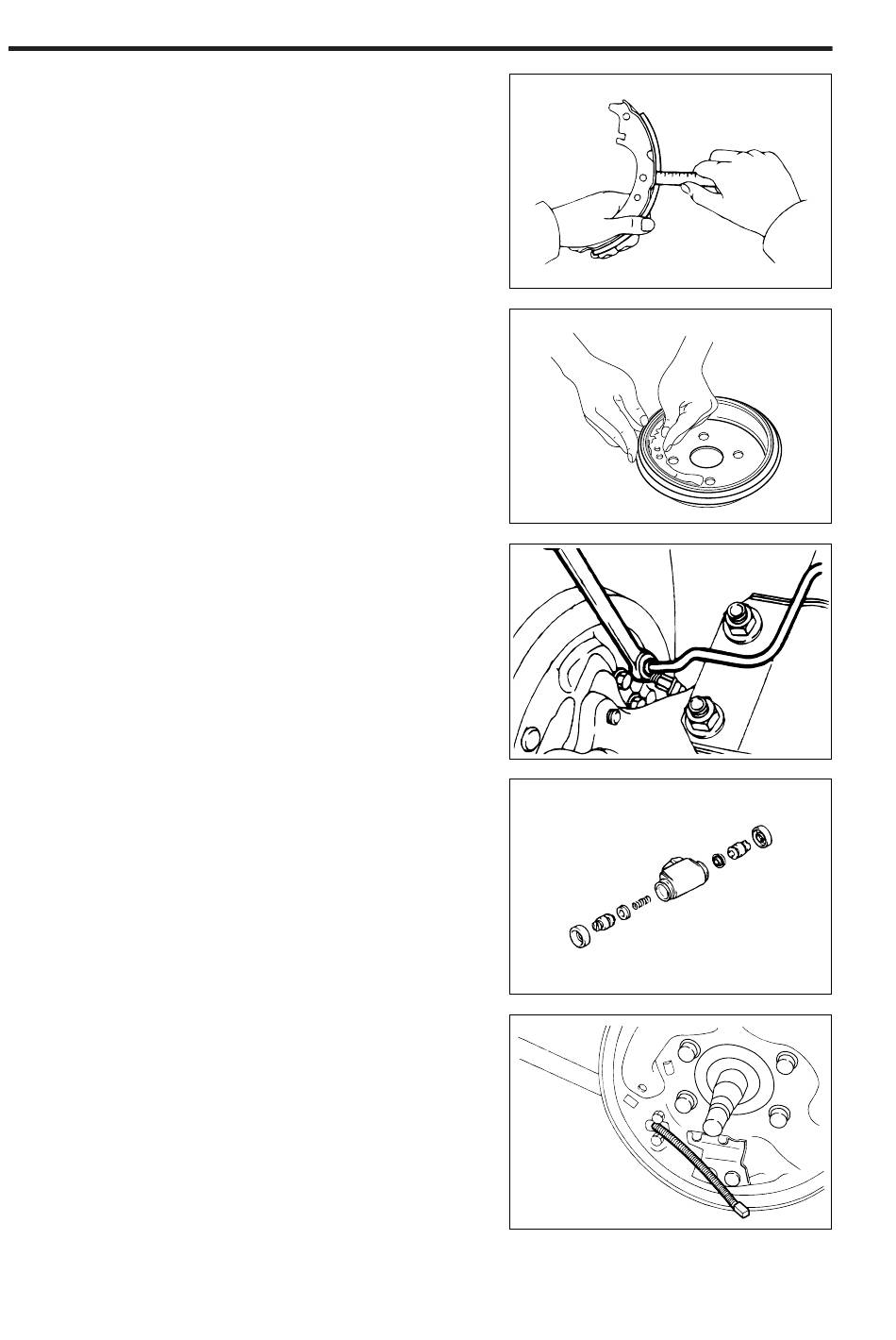

9. Bremsbelagstärke prüfen.
Bremsbelagstärke, Normalwert: 4,0 mm
Bremsbelagstärke, Verschleißgrenze: 1 mm
10. Oberfläche des Bremsbelags prüfen.
(1) Auf die innere Mantelfläche der Bremstrommel
Kreidepulver auftragen. Kontaktfläche Brems-
trommel/Bremsbelag durch Tuschieren prüfen.
(2) Bremsbelag und Bremstrommel nach dem
Tuschieren reinigen.
HINWEIS:
•
Zeigt der Bremsbelag ungleichmäßigen Ver-
schleiß, Bremsbacken ersetzen.
11. Bremsleitung vom Radbremszylinder trennen, Über-
wurfmutter der Leitung mit einem Bremsleitungs-
schlüssel lösen.
12. Befestigungsschrauben der Radbremszylinders lö-
sen. Radbremszylinder vom Bremsschild abbauen.
13. Radbremszylinder zerlegen.
(1) Radzylindermanschette entfernen.
(2) Radbremszylinderkolben mit Topfmanschetten
ausbauen.
(3) Druckfeder entfernen.
HINWEIS:
•
Weisen Zylinderbohrung und Bremskolben un-
gleichmäßigen Verschleiß auf, Radbremszylinder
ersetzen.
•
Weist der Radbremszylinder Beschädigungen
oder Korrosion auf, Radbremszylinder ersetzen.
14. Bremsschild auf Beschädigung und Verschleiß
prüfen.
15. Bremsschild ersetzen
HINWEIS:
•
Bremsschild nur abbauen, wenn es aufgrund von
Beschädigung, Deformation oder Korrosion er-
setzt werden muß.
•
Siehe Wartungshandbuch, Kapitel RS.
