BR–24

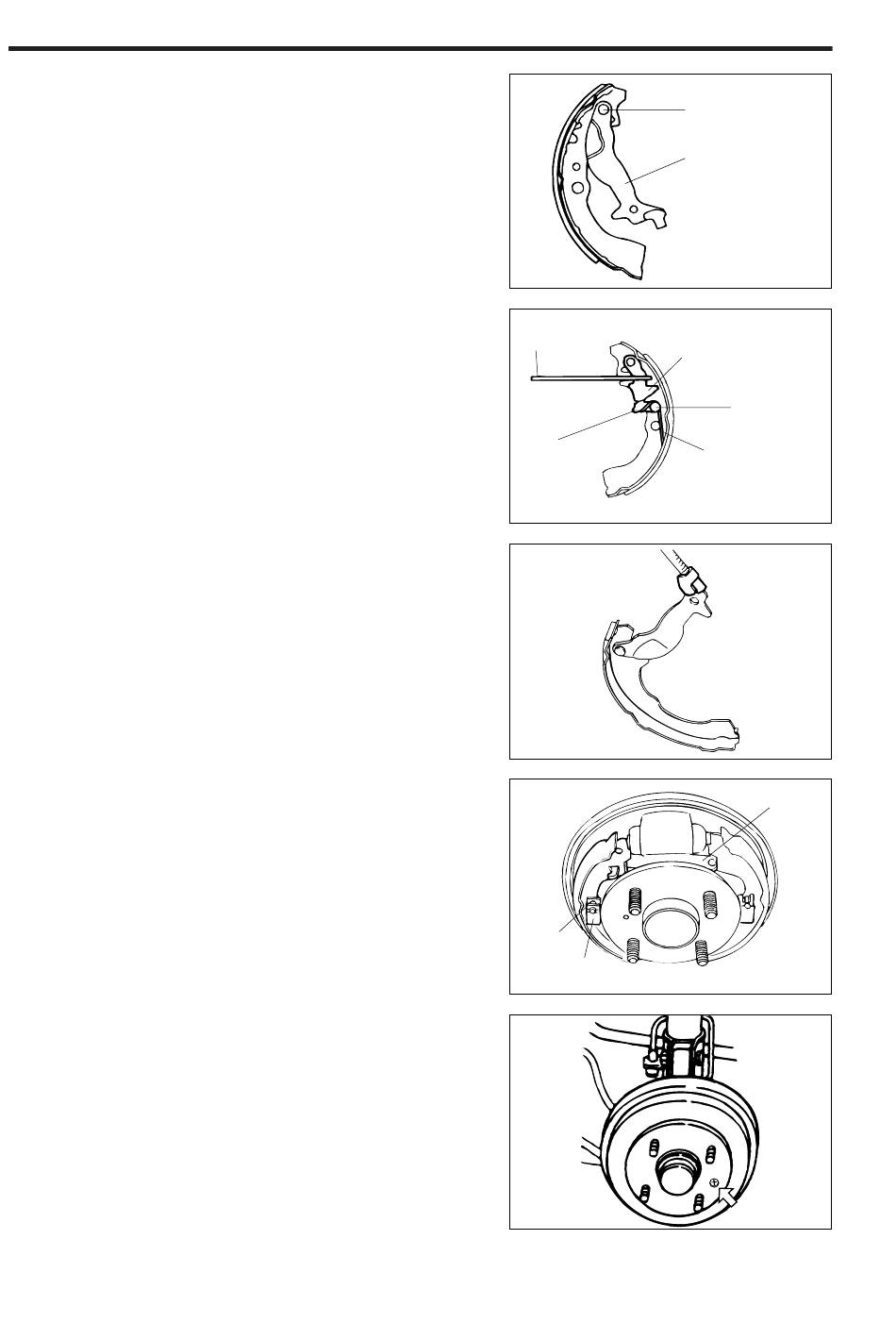

(2) Feststellbremsbackenhebel mit neuem C-Ring an
die Bremsbacke anbauen.
(3) Nachstellklinke und zugehörige Teile mit neuem
C-Ring an der Bremsbacke anbauen.
(4) Feststellbremskabel mit Zange am Feststell-
bremsbackenhebel anschließen.
(5) Zugfeder Nr. 3 in die Bremsbacken einhängen.
(6) Bremsbacken am Bremsschild anbauen. Nieder-
haltebolzen und Niederhaltefedern einbauen.
(7) Zugfeder einbauen.
(8) Zugfeder Nr. 4 einbauen.
4. Bremstrommel auf der Hinterachsnabe montieren.
Beim Aufziehen der Bremstrommel den Lochkreis auf
die Radschrauben- bzw. den Gewindelochkreis aus-
richten.
5. Sicherungsschraube der Bremstrommel einsetzen
und mit dem vorgeschriebenen Anziehdrehmoment
festziehen.
Anziehdrehmoment: 15,6 ± 2,5 N·m
Strebe
Nachstellklinke
Nieder-
haltebolzen
Nieder-
haltefeder
C-Ring
Feststellbrems-
backenhebel
gBR 00654
Nachstellhebel
Nachstellbolzen
Schenkelfeder
gBR 00656
gBR 00657
Strebe
gBR 00661
gBR 00663
