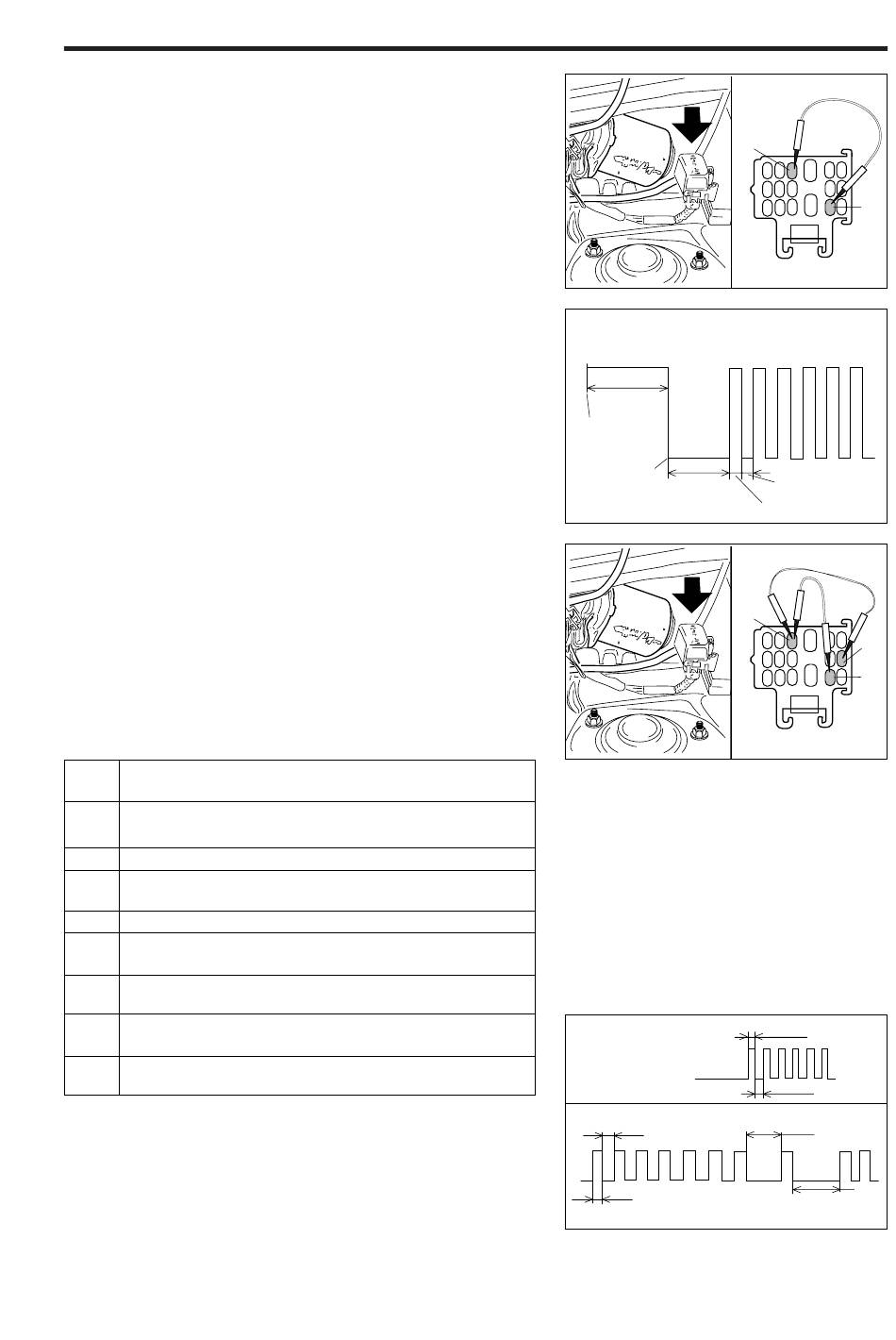

6. ABS ECU Codenummer
(1) Abdeckung des Diagnosesteckers öffnen. Klem-
men Ts und E1 gemäß nebenstehender Abbil-
dung mit einer Kabelbrücke verbinden.
(2) Motor anlassen.
(3) ABS/ECU Codenummer auslesen, anhand der
Blinkanzahl der ABS-Warnleuchte.
HINWEIS:
•
Bei der Ausführung gängiger Instandsetzungs-
arbeiten ist das Auslesen der ABS ECU Codenum-
mer nicht erforderlich. Wurde das ABS ECU ersetzt,
besteht jedoch die Möglichkeit, daß ein falsches
ABS ECU verwendet wurde. Aus diesem Grunde
wird die Prüfung der ABS ECU Codenummer hier
beschrieben.
•
Für ABS ECU, Zweiradantrieb, entspricht die kor-
rekte ABS ECU Codenummer der nebenstehenden
Abbildung.
(Für ABS ECU Vierradantrieb beträgt das Blinkinter-
vall 0,5 Sekunden.)
7. ABS-Geschwindigkeitssensor
(1) Abdeckung des Diagnosesteckers öffnen.
(2) Klemme Tc und E1 mit einer Kabelbrücke gemäß
nebenstehender Abbildung verbinden.
(3) Klemme Ts und E1 mit einer Kabelbrücke gemäß
nebenstehender Abbildung verbinden.
(4) Zündung einschalten (ON). (Motor nicht anlassen)
Fehler-
code
71
Geschwindigkeitssensor vorne rechts: keine Ausgangs-span-
nung
72
Geschwindigkeitssensor vorne links: keine Ausgangsspannung
73
Geschwindigkeitssensor hinten rechts: keine Ausgangs-span-
nung
74
Geschwindigkeitssensor hinten links: keine Ausgangsspannung
75
Geschwindigkeitssensor vorne rechts: Ausgangsspannung
schwankt übermässig
76
Geschwindigkeitssensor vorne links: Ausgangsspannung
schwankt übermässig
77
Geschwindigkeitsensor hinten rechts: Ausgangssperre
schwankt übermässig
78
Geschwindigkeitssensor hinten links: Ausgangssperre schwankt
übermässig
8. ABS/ECU Codenummer auslesen anhand der Blink-
anzahl der ABS-Warnleuchte.
Diagnose
E1
ECU Code
Leuchtet
3 Sekunden
Zündung EIN
Erlischt
0,5
Sekunden
0,13 Sekunden
E1
Normalcode
(keine Störung)
0,5 Sekunden
0,5 Sekunden
Fehlercode (71)
BR–45
Ts
gBR 01024
0,13 Sekunden
gBR 01025
Tc
Ts
gBR 01026
0,25 Sekunden
0,25 Sekunden
1,5 Sekunden
2,5 Sekunden
gBR 01027
