BR–52

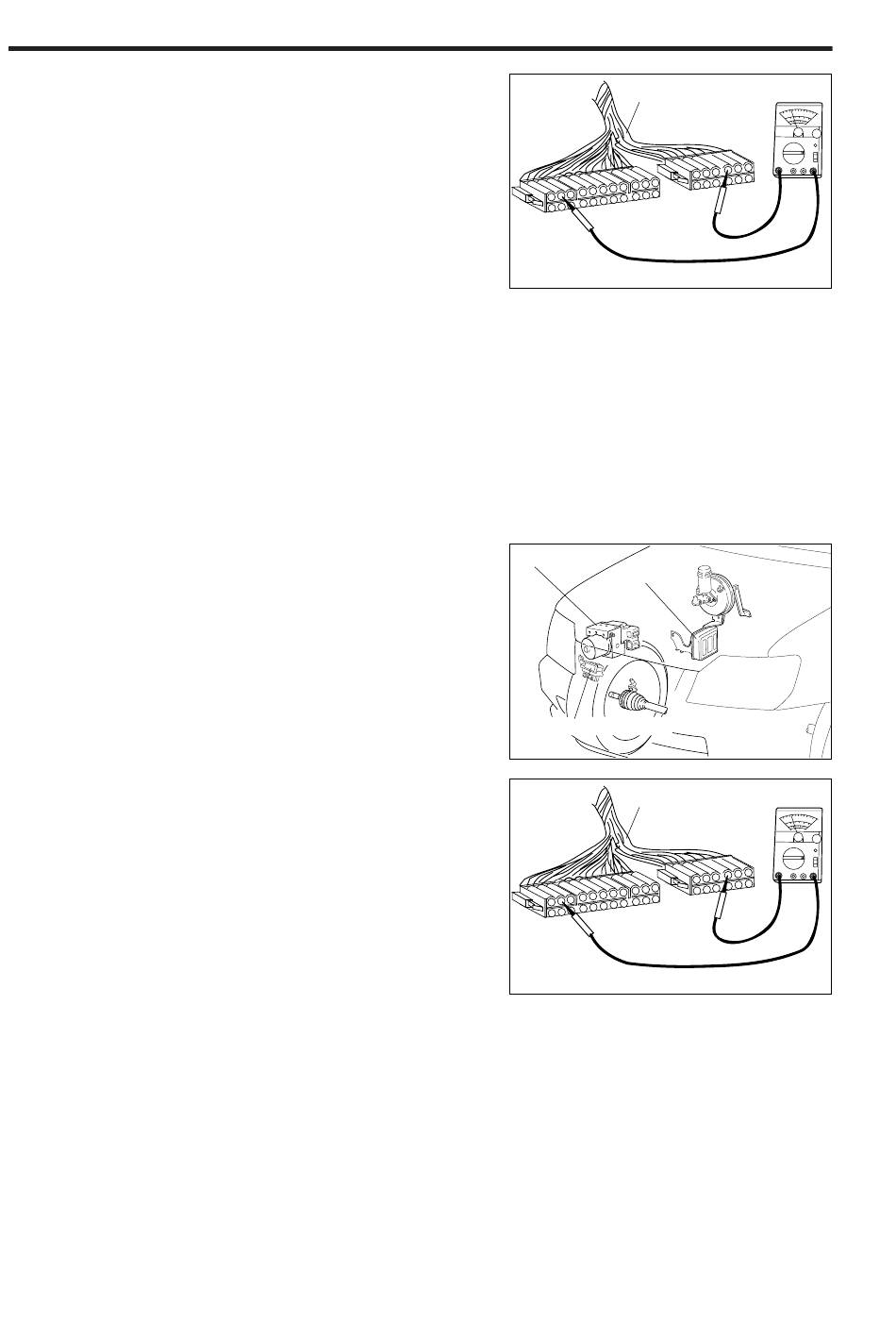

5. Durchgangsprüfer gemäß nebenstehender Abbil-
dung an SST-Klemme 15 (+) und Klemme 2 (-) an-
schließen.
6. Zündung einschalten und prüfen, ob für ca. 3 Sekun-
den eine Spannung von 2 V oder weniger und nach 2
Sekunden Batteriespannung anliegt.
VORSICHT:
•
Können die o.g. Spannungen nicht erreicht wer-
den, liegt eine Funktionsstörung des ABS ECU
vor, ECU ersetzen. ECU ersetzen, siehe War-
tungshandbuch, Kapitel BR, Seite 36.
•
Wird eine anormal hohe Spannung von 16 V oder
mehr an Klemme 13 (Stromversorgung) des ABS
ECU gelegt, erlischt die ABS-Warnleuchte nicht.
Aus diesem Grunde Stromversorgung (Span-
nungsregler der Lichtmaschine) prüfen.
FEHLERCODE Nr. 11
Mögliche Ursachen für die Funktionsstörung:
Fehlerhafte elektrische Verbindung zwischen Klemme 22
des ABS ECU und dem ABS-Regler oder eine Unter-
brechung der internen Schaltung des ABS-Reglers oder
eine Funktionsstörung des ABS-Warnleuchtenrelais.
Bedingungen für die Speicherung eines Fehlercodes:
Fehlercode Nr. 11 wird ausgegeben, wenn folgende Stö-
rungen vorliegt: Wenn mehr als 0,2 Sekunden vergangen
sind, nachdem die Spannung an Klemme 24 des ABS
ECU unter den Sollwert von 1,5 V gesunken ist und die
Batteriespannung noch immer nicht an Klemme 22 des
ABS ECU anliegt.
Kabelbaum prüfen
HINWEIS:
•
Kabelbaum mit dem Sonderwerkzeug (SST) prü-
fen.
Für Anschließen des Sonderwerkzeugs, siehe War-
tungshandbuch, Kapitel BE, Seite 12.
1. Zündung einschalten (ON). Durchgangsprüfer als Volt-
meter verwenden, eine Prüfklemme an SST-Klemme 22
(+) anschließen. Die zweite Prüfklemme an SST-Klem-
me 2 (-) oder SST-Klemme 19 (-) anschließen.
HINWEIS:
•
Prüfen, ob ca. 3 Sekunden nach Einschalten (ON)
der Zündung am Voltmeter Batteriespannung an-
liegt. Ist dies nicht der Fall, weiter mit dem folgen-
den Prüfschritt.
•
Liegt die korrekte Spannung (Batteriespannung)
an, liegt eine Funktionsstörung des ABS ECU vor,
ABS ECU ersetzen. ECU ersetzen, siehe War-
tungshandbuch, Kapitel BR, Seite 36.
Sonderwerkzeug (SST)
9 10 11
8
7
6
5
4
26 27 28
3
2
1
24 25
21 22 23
19 20
18
ABS-Regler
ABS-Computer
ABS-Warnleuchtenrelais
Sonderwerkzeug (SST)
9 10 11
8
7
6
5
4
26 27 28
3
2
1
24 25
21 22 23
19 20
18
15 16 17
12 13 14
34
32 33
29 30 31
gBR 01049
gBR 01050
15 16 17
12 13 14
34
32 33
29 30 31
gBR 01051
