BR–6
8. Folgende Bauteile prüfen.
Verschleiß oder Beschädigung
Verschleiß oder Beschädigung

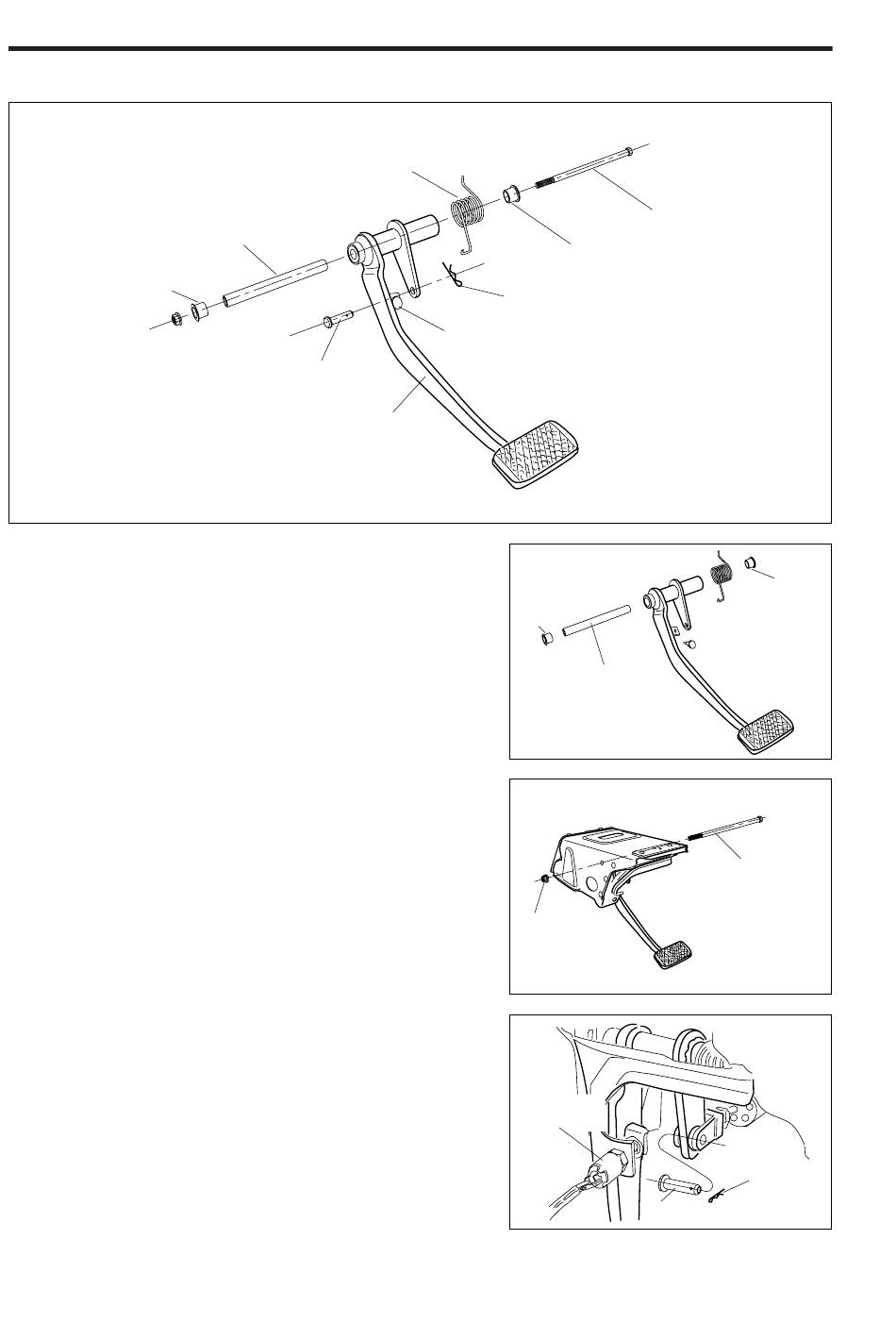

EINBAU
1. Dämpfer, Bremspedalpolster, Führungshülse, Buchse
und Schenkelfeder am Bremspedal anbauen.
HINWEIS:
•
Die in der nebenstehenden Abbildung gekenn-
zeichneten Stellen mit dem vorgeschriebenen Fett
schmieren.
Vorgeschriebene Fettsorte:
Lithiumverseiftes Mehrzweckfett
2. Bremspedal an der Bremspedalhalterung anbauen.
3. Pedalachsschraube und Mutter installieren.
Anziehdrehmoment: 15 – 21 N·m
4. Bolzen und Sicherungsfeder der Verbindung HBZ-
Stößelstange/Bremspedal einbauen.
HINWEIS:
•
Bolzen/Bohrung mit mindestens 0,5 cm
verseiftem Mehrzweckfett schmieren.
5. Bremsleuchtenschalter einbauen.
Anziehdrehmoment: 12 – 27 N·m
6. Bremspedal prüfen/einstellen.
HINWEIS:
•
Siehe Seite BR–2.
Beschädigung oder Deformation
Verschleiß oder Beschädigung
Verbiegung, Verdrehung
Beschädigung oder Deformation
Verschleiß oder Beschädigung
Buchse
Mutter
3
lithium-
Bremsleuch-
tenschalter
Verschleiß oder
Beschädigung
Verschleiß oder Beschädigung
Distanz-
buchse
Bolzen
gBR 00118
Buchse
gBR 00121
Pedalachs-
schraube
gBR 00123
Sicherungs-
feder
gBR 00126
