BR–30

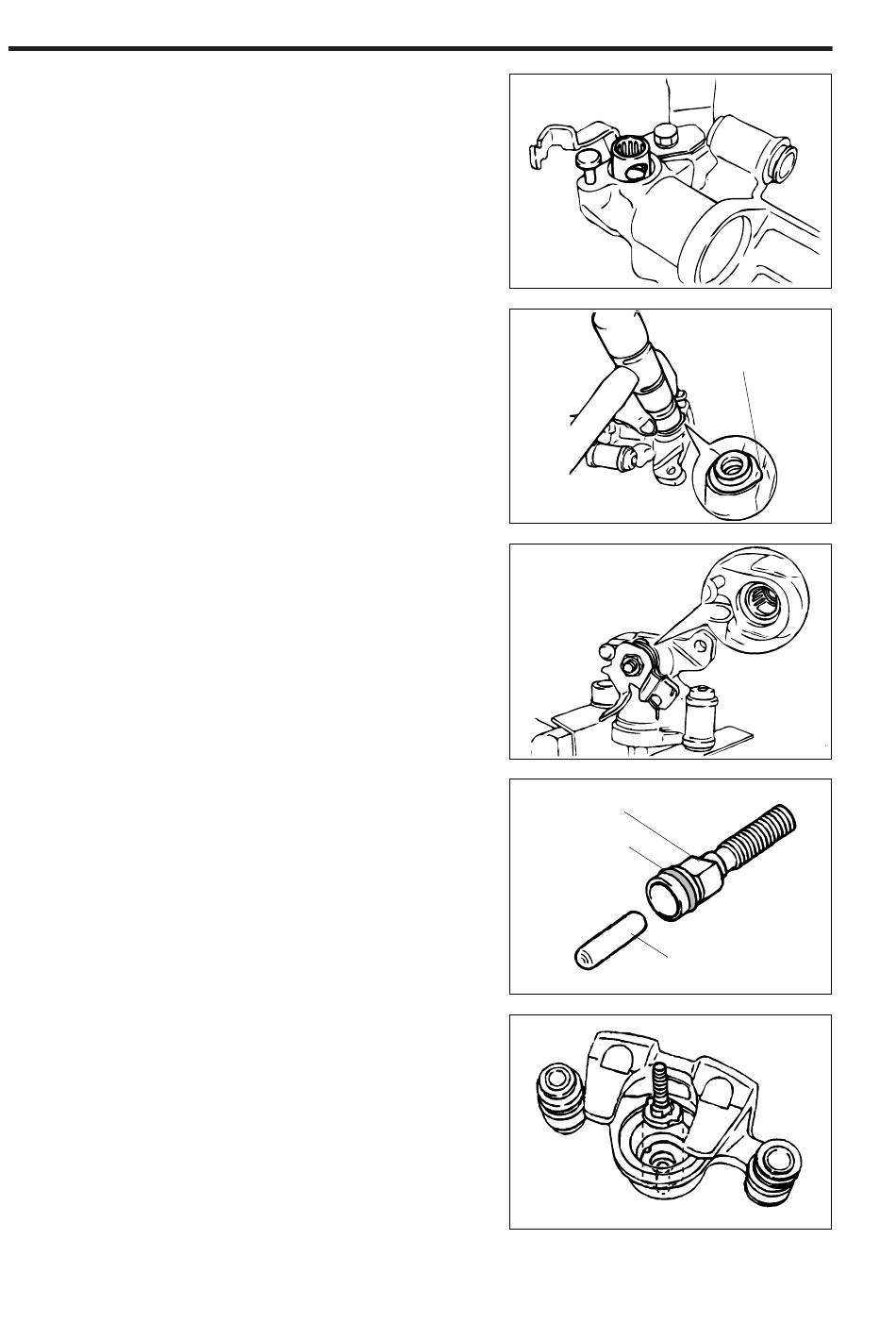

ZUSAMMENBAU
1. Neues Nadellager mit Presse montieren.
HINWEIS:
•
Beim Einbau Radialbohrung des Nadellagers mit
der Bohrung des Scheibenbremszylinders aus-
richten.
2. Neuen "V"-Dichtring mit Kunststoffhammer einsetzen.
HINWEIS:
•
Metallflansch des Dichtringes und Zylinder schüt-
zen.
•
Dichtlippe des Dichtringes mit Gummischmierfett
schmieren.
3. Bremskolbeneinstellbolzen einbauen
(1) Sicherstellen, daß die Lagernadeln die Bohrung
für den Feststellbremsbolzen nicht verschließen.
Stellbremshebel (Baugruppe) einbauen.
(2) Zugfeder einbauen.
(3) Neuen O-Ring sparsam mit Gummischmierfett
schmieren. O-Ring auf den Bremskolbeneinstell-
bolzen aufziehen.
(4) Feststellbremsbolzen
schmieren. Feststellbremsbolzen in den Bremskol-
beneinstellbolzen stecken.
HINWEIS:
•
Der
Feststellbremsbolzen
schmierfett im Bremskolbeneinstellbolzen fixiert
werden.
(5) Bremskolbeneinstellbolzen mit Feststellbremsbol-
zen und Sicherungsring für Staubdichtring ein-
bauen.
HINWEIS:
•
Bremskolbeneinstellbolzen
bremszylinder einführen. Dabei die Nase des
Staubdichtring-Sicherungsringes mit der Ausklin-
kung des Scheibenbremszylinders ausrichten.
mit
Gummischmierfett
kann
mit
Gummi-
in
den
Scheiben-
Nase (Lasche)
Bremskolbeneinstellbolzen
O-Ring
Feststellbremsbolzen
gBR 00741
gBR 00742
gBR 00744
gBR 00746
gBR 00747
