BR–18

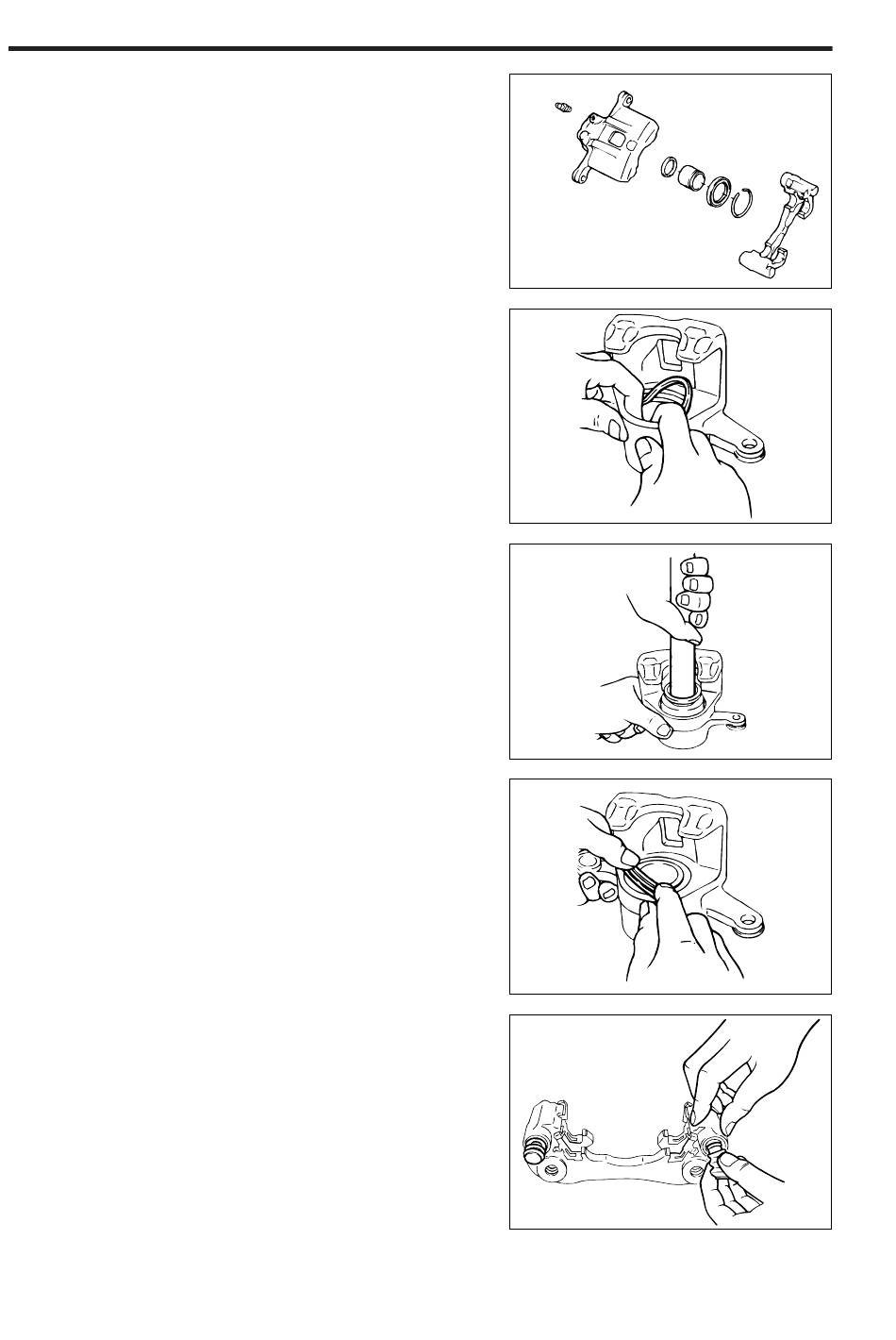

ZUSAMMENBAU
1. Scheibenbremszylinder und zugehörige Bauteile,
ausgenommen elastomere Teile, waschen und mit
Druckluft trocknen.
HINWEIS:
•
Beim Umgang mit Druckluft Schutzbrille tragen.
•
Bauteile, die Beschädigung, Deformation, Alte-
rung oder Verschleiß aufweisen, sind zu ersetzen.
2. Kolbendichtring in die Ringnut des Scheibenbrems-
zylinders einsetzen.
HINWEIS:
•
Kolbendichtring und Zylinderwandung sparsam
mit Gummischmierfett schmieren.
3. Bremskolben in den Scheibenbremszylinder ein-
führen. Kolben beim Einführen nicht verkanten.
HINWEIS:
•
Mantelfläche des Bremskolbens sparsam mit
Gummischmierfett schmieren.
4. Kolbenmanschette im Scheibenbremszylinder ein-
bauen.
HINWEIS:
•
Kolbenmanschette sparsam mit Gummischmier-
fett schmieren.
•
Sicherstellen, daß die Kolbenmanschette korrekt
in der Ringnut sitzt.
5. Sicherungsring der Kolbenmanschette montieren.
HINWEIS:
•
Beim Einbau darauf achten, daß die Kolben-
manschette nicht beschädigt bzw. zerkratzt wird.
6. Führungsmanschetten sparsam mit Gummischmier-
fett schmieren. Führungsmanschette von Hand in die
Zylinderhalterung einsetzen.
7. Bremsklotzführung Nr. 1 in die Zylinderhalterung ein-
bauen.
8. Bremklotzführung Nr. 2 in die Zylinderhalterung ein-
bauen.
