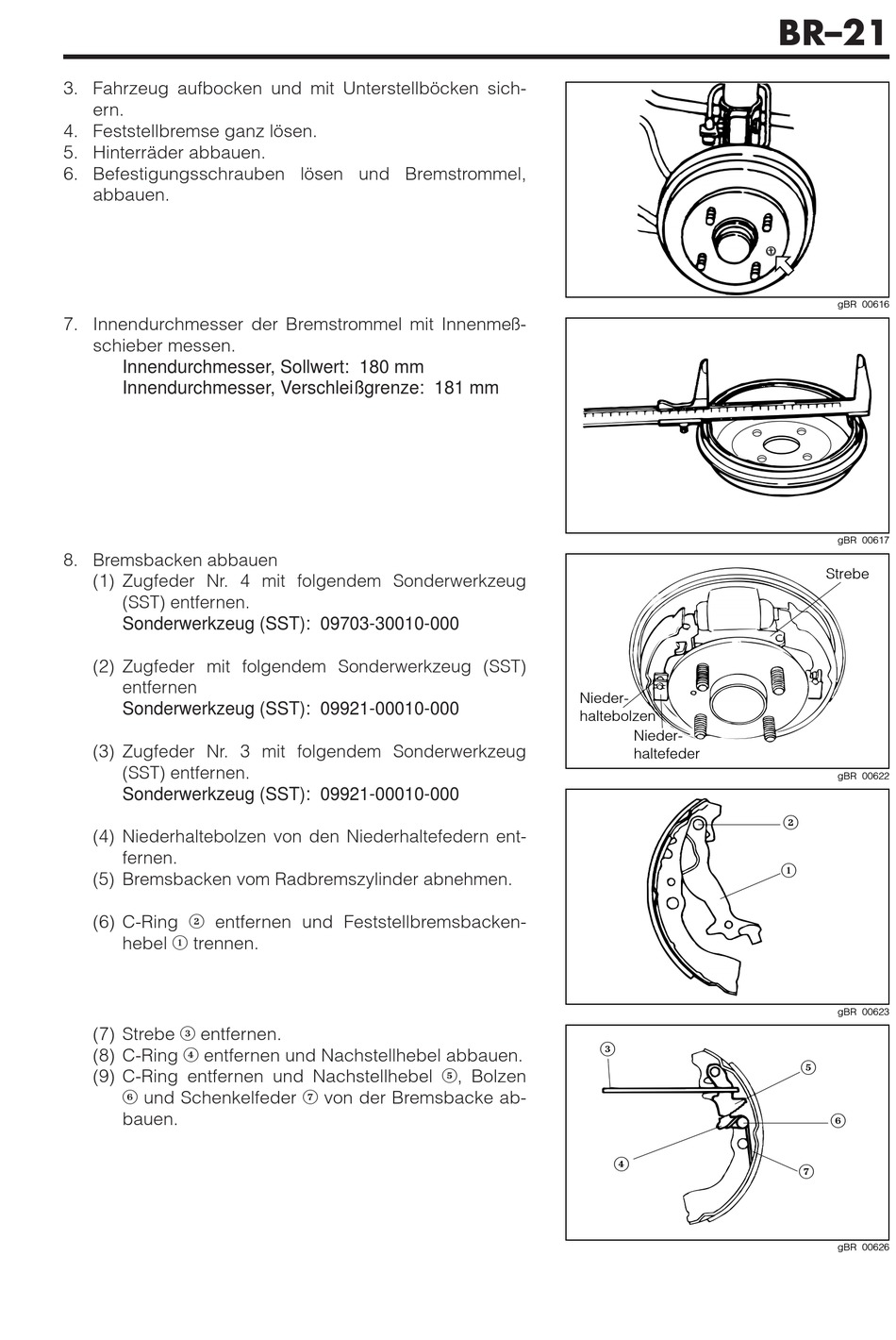

3. Fahrzeug aufbocken und mit Unterstellböcken sich-
ern.
4. Feststellbremse ganz lösen.
5. Hinterräder abbauen.
6. Befestigungsschrauben lösen und Bremstrommel,
abbauen.
7. Innendurchmesser der Bremstrommel mit Innenmeß-
schieber messen.
Innendurchmesser, Sollwert: 180 mm
Innendurchmesser, Verschleißgrenze: 181 mm
8. Bremsbacken abbauen
(1) Zugfeder Nr. 4 mit folgendem Sonderwerkzeug
(SST) entfernen.
Sonderwerkzeug (SST): 09703-30010-000
(2) Zugfeder mit folgendem Sonderwerkzeug (SST)
entfernen
Sonderwerkzeug (SST): 09921-00010-000
(3) Zugfeder Nr. 3 mit folgendem Sonderwerkzeug
(SST) entfernen.
Sonderwerkzeug (SST): 09921-00010-000
(4) Niederhaltebolzen von den Niederhaltefedern ent-
fernen.
(5) Bremsbacken vom Radbremszylinder abnehmen.
(6) C-Ring
2
entfernen und Feststellbremsbacken-
hebel
1
trennen.
(7) Strebe
3
entfernen.
(8) C-Ring
entfernen und Nachstellhebel abbauen.
4
(9) C-Ring entfernen und Nachstellhebel
und Schenkelfeder
6
bauen.
5
, Bolzen
von der Bremsbacke ab-
7
Nieder-
haltebolzen
Nieder-
haltefeder
3
4
BR–21
gBR 00616
gBR 00617
Strebe
gBR 00622
2
1
gBR 00623
5
6
7
gBR 00626
