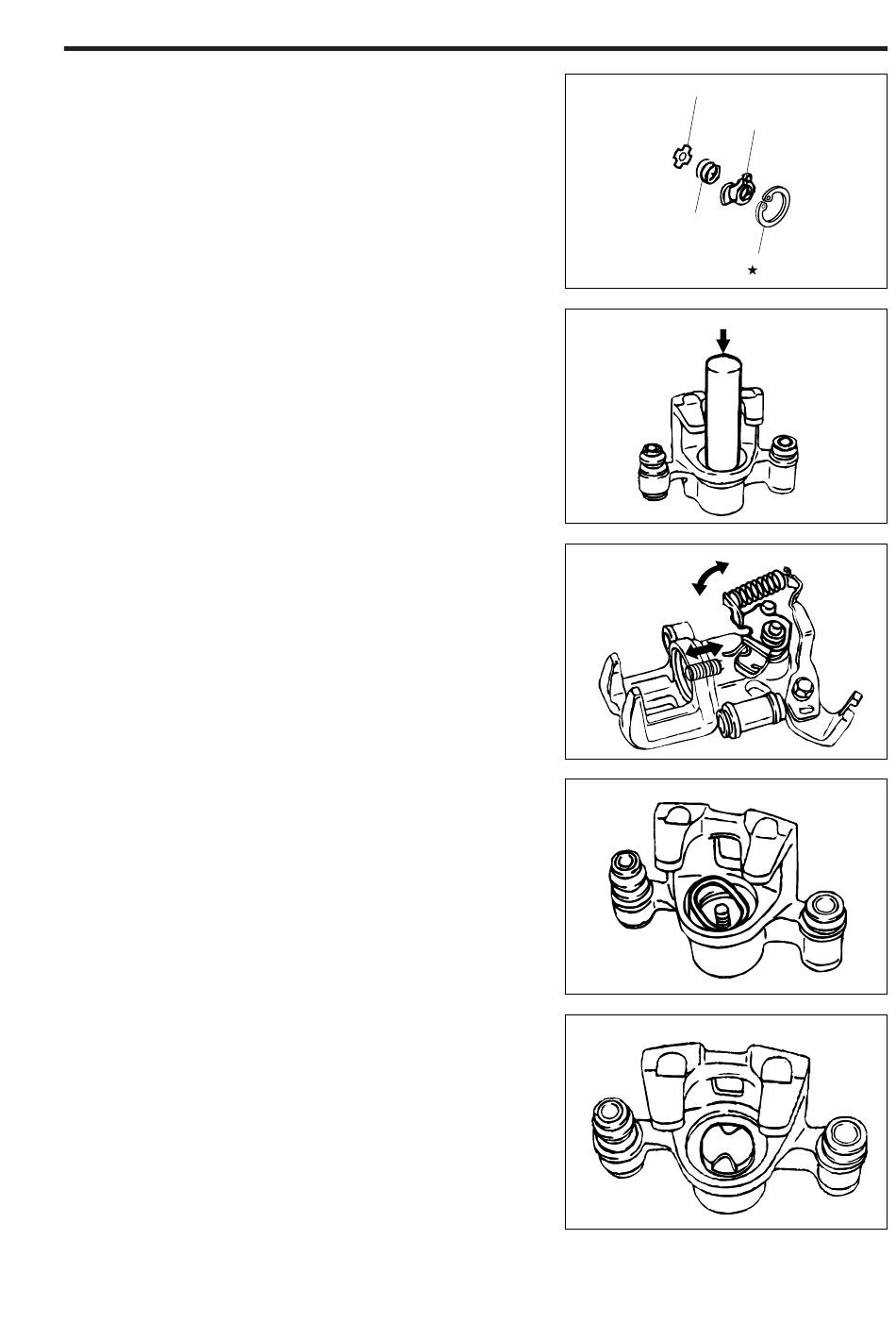

(6) Einstellring, Druckring und Federteller in dieser
Reihenfolge einbauen. Sicherungsring, innen, vor-
übergehend installieren.
HINWEIS:
•
Beim Einbau sicherstellen, daß der Sicherungsring
rechtwinklig am Federteller anliegt.
4. Sicherungsring, innen, mit folgendem Sonderwerk-
zeug (SST) in den Scheibenbremszylinder einsetzen.
Sonderwerkzeug (SST): 09506-87501-000
VORSICHT:
•
Beim Einbau darauf achten, daß der Scheiben-
bremszylinder nicht zerkratzt wird.
5. Sicherstellen, daß sich der Bremskolbeneinstellbol-
zen bewegt, wenn der Stellbremshebel bewegt wird.
6. Neuen Kolbendichtring einsetzen.
HINWEIS:
•
Kolbendichtring vor dem Einbau mit Gummi-
schmierfett schmieren.
7. Bremskolben mit Montageschraube und Spitzzange
in den Scheibenbremszylinder einsetzen.
8. Bremskolben in der nebenstehend dargestellten Ein-
baulage montieren.
BR–31
Einstellring
Federteller
Druckfeder
Sicherungsring,
innen
Pressen
gBR 00748
gBR 00749
gBR 00750
gBR 00752
gBR 00753
