BR–80

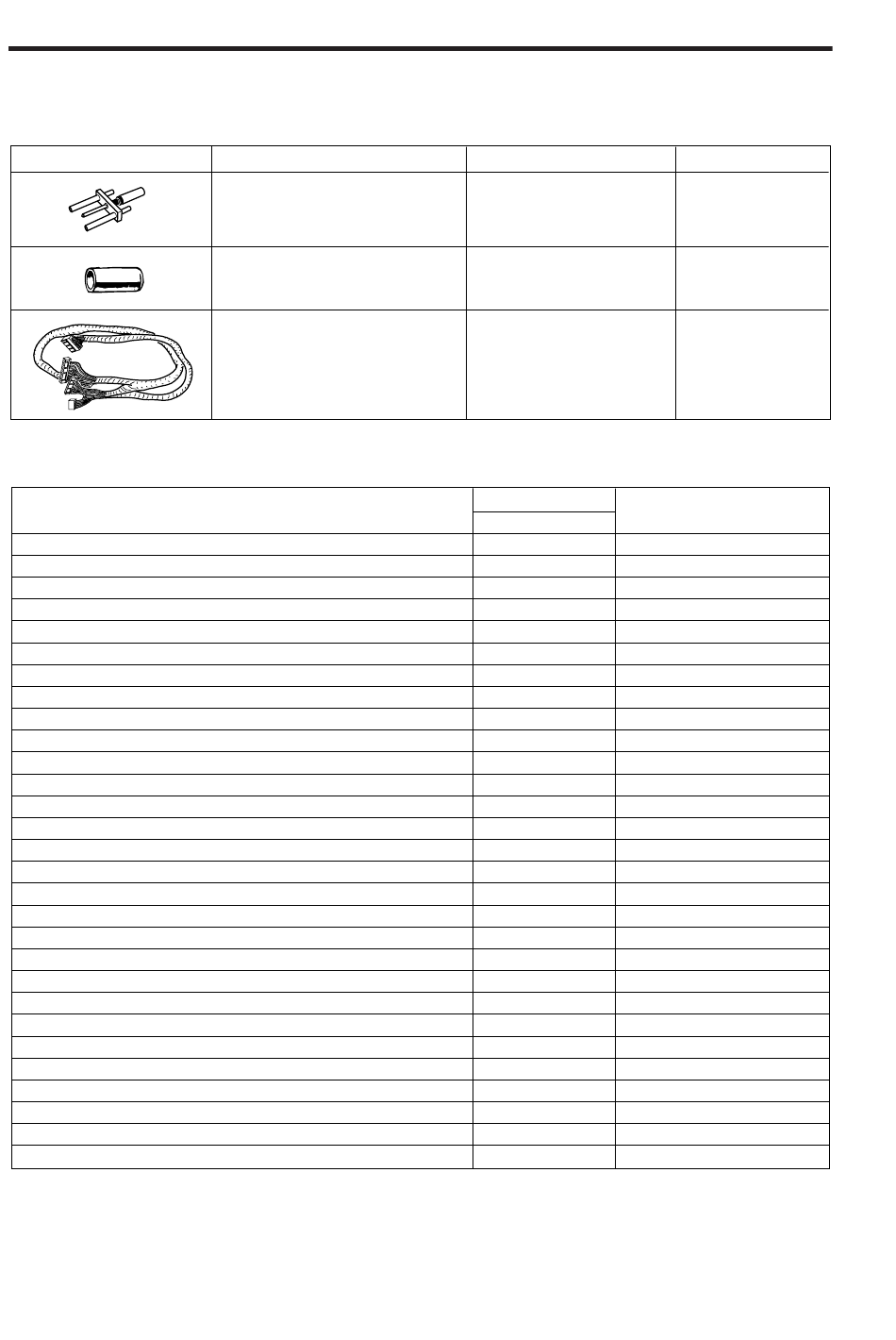

ANHANG
Sonderwerkzeuge (SST)
Aussehen
ANZIEHDREHMOMENTE
Zu befestigende Komponenten
Entlüfterschraube x vorderer Bremssattel
Entlüfterschraube x hinterer Bremssattel
Überwurfmutter, Bremsleitung
Hohlschraube, Bremsschlauch x Bremssattel
Kontermutter, Bremspedal-Gabelkopf
Bremspedal x Mutter (Bremspedalhalterung)
Bremsverstärker x Karosserie
Bremssattel x Achsschenkel
Zylinderhalterung x Vorderachse
Zylinderhalterung x Hinterachse
Bremsscheibe x Achsnabe
Zylinderhalterung x Führungsbolzen (vorne)
Zylinderhalterung x Führungsbolzen (hinten, kurz)
Zylinderhalterung x Führungsbolzen (hinten, lang)
Hauptbremszylinder x Befestigungsschraube HBZ-Ausgleichsbehälter
Hauptbremszylinder x Bremsverstärker
HBZ-Kolben x Stellschraube
Feststellbremshebel x Karosserie
Briden, Feststellbremskabel
Halterung, Feststellbremskabel x Bremsschild (Trommelbremse hinten)
Halterung, Feststellbremskabel x Bremssattel (Scheibenbremse hinten)
Kontermutter, Stößel (ABS)
Kontermutter, Stößel (Standard)
Bremskraftverteiler x Karosserie
Bremstrommel (hinten) x Hinterachsnabe
Scheibenbremsen-Staubschutzkappe x Hinterachsträger
Radbremszylinder x Bremsschild (Trommelbremse hinten)
Kontermutter, Bremsleuchtenschalter
Rad x Achsnabe
Teilekennzeichen und Bezeichnung
09737-87002-000
Stößelstangenlehre (Bremsverstärker)
09506-87501-000
Treibdorn
09843-87206-000
Prüfkabel EFI-Computer
Zweck
Länge der Bremsverstärker-
Stößelstange für den Anschluß
an den Hauptbremszylinder
einstellen.
Sicherungsring des
Einstellrings einsetzen.
(Hintere Scheibenbremse)
Kurzschließen der Klemmen,
um die Computer-Eingangs-
und -Ausgangssignale
zu prüfen.
Anziehdrehmoment
N·m
6,9 – 9,8
5,9 – 8,8
12,7 – 17,7
19,6 – 29,4
11,8 – 17,7
15,0 – 21,0
9,8 – 15,7
49,0 – 68,7
90,2 –135,3
44,1 – 58,8
1,0 – 2,9
37,3 – 49,0
21,6 – 31,4
15,7 – 23,5
5,9 – 7,8
10,2 – 15,2
6,9 – 8,8
14,7 – 21,6
3,9 – 6,9
7,0 – 9,0
36,3 – 53,9
18,6 – 24,4
11,8 – 17,6
13,0 – 15,0
13,1 – 18,1
44,1 – 58,8
9,8 – 12,7
12,0 – 27,0
88,3 – 117,7
Anmerkung
BR–11
BR–31
BR–49
gBR 01301
Referenz
gBR 01302
