BR–40

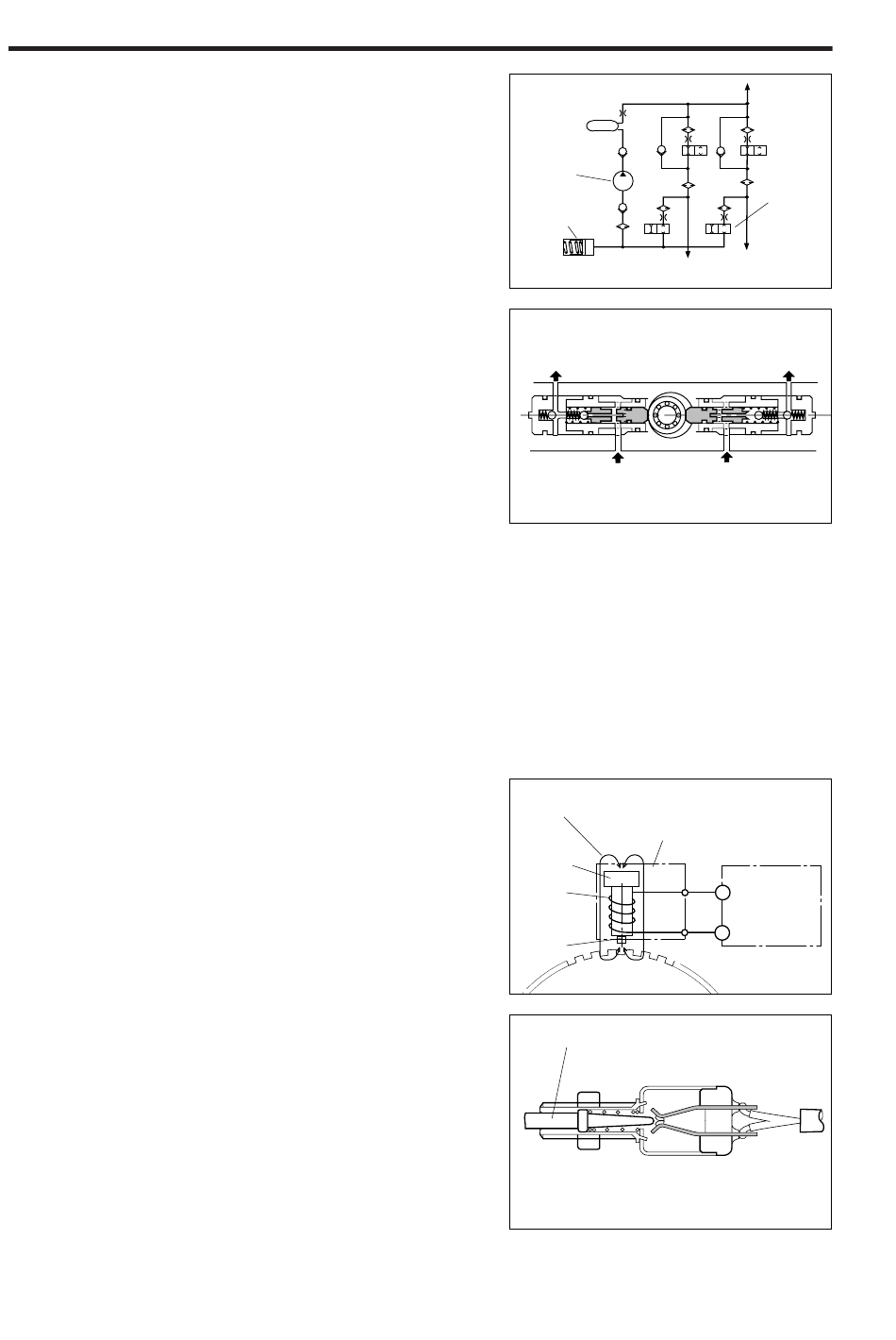

Magnetventile
Die Magnetventile erfüllen mehrere Funktionen: Eine Auf-
gabe ist es, den durch die Betätigung des Bremspedals
auf die Radbremszylinder wirkenden Bremsdruck (als
"Druckaufbaumodus" bezeichnet) jedes Rades aufgrund
der ECU-Signale zu übertragen. Eine weitere Aufgabe be-
steht darin, den auf die Radbremszylinder wirkenden
Bremsdruck zu halten (als "Druckhaltemodus" bezeichnet).
Dritte Aufgabe ist es, die Bremsflüssigkeit in den Aus-
gleichsbehälter zurückfließen zu lassen, um den Brems-
druck zu reduzieren (als "Druckminderungsmodus" be-
zeichnet).
Aufgrund dieser Vorgänge wirkt immer ein optimaler
Bremsdruck auf die Radbremszylinder, bei dem die Räder
nicht blockieren.
Ausgleichsbehälter
Der Ausgleichsbehälter nimmt bei der Druckminderung
vorübergehend die Bremsflüssigkeit auf, die aus den Rad-
bremszylindern abgelassen wird, um das Blockieren der
Räder zu vermeiden.
Bremsflüssigkeitspumpe
Die Bremsflüssigkeitspumpe fördert die im ABS-Aus-
gleichsbehälter enthaltene Bremsflüssigkeit in den Aus-
gleichsbehälter des Hauptbremszylinders.
Dieser Vorgang läuft ab, wenn das Bremspedal losge-
lassen wird oder die ABS-Steuerung vom Druckminde-
rungsmodus in einen anderen Modus wechselt.
ABS-GESCHWINDIGKEITSSENSOREN
Der ABS-Geschwindigkeitssensor besteht aus einem Im-
pulsgeberrad, einem Magneten und einer Induktionsspule.
Das an der Radwelle befestigte Impulsgeberrad ist ver-
zahnt. Dreht sich das Impulsgeberrad, ändert sich auf-
grund der Verzahnung das vom Magneten generierte Ma-
gnetfeld, was wiederum eine wechselnde Spannung in der
Spule induziert. Die Frequenz der auf diese Weise indu-
zierten Spannung ist proportional zu der Drehzahl des Im-
pulsgeberrades. Somit dient die Spannung zur Ermittlung
der Raddrehzahl.
BREMSLEUCHTENSCHALTER
Das EIN-Signal des Bremsleuchtenschalters wird zum ABS
ECU übertragen. Diese Information wird jedoch nicht zur
Steuerung des ABS-Reglers herangezogen. Auch wenn
kein EIN-Signal des Bremsleuchtenschalters vorliegt, steu-
ert das ABS ECU den ABS-Regler aufgrund der Drehzahl-
information der ABS-Geschwindigkeitssensoren an. Brennt
eine Glühbirne der Bremsleuchte durch, wird diese Funk-
tionsstörung jedoch durch einen Fehlercode erkannt.
Zum Hauptbremszylinder
ABS-Brems-
flüssigkeitspumpe
ABS-Ausgleichs-
behälter
Zu den Hinterrad-
bremszylindern
Magnetfeld
Sensor
Magnet
Spulen-
kern
Spulen-
kern
Impulsgeberrad
Stößel
Bremsleuchtenschalter
Magnetventil
Zu den Hinterrad-
bremszylindern
gBR 01007
gBR 01008
gBR 01009
gBR 01010
