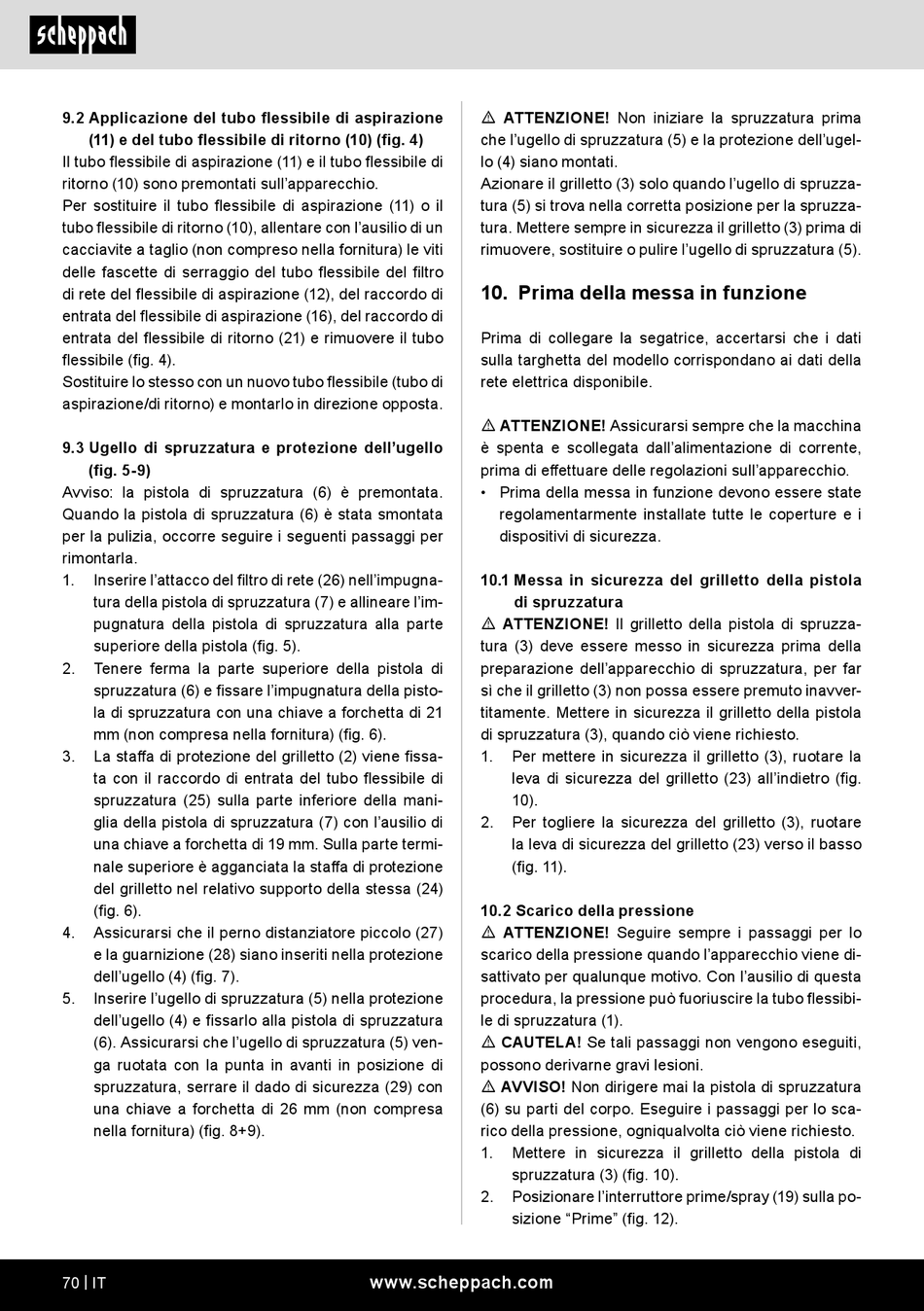

9.2 Applicazione del tubo flessibile di aspirazione
(11) e del tubo flessibile di ritorno (10) (fig. 4)
Il tubo flessibile di aspirazione (11) e il tubo flessibile di
ritorno (10) sono premontati sull'apparecchio.
Per sostituire il tubo flessibile di aspirazione (11) o il
tubo flessibile di ritorno (10), allentare con l'ausilio di un
cacciavite a taglio (non compreso nella fornitura) le viti
delle fascette di serraggio del tubo flessibile del filtro
di rete del flessibile di aspirazione (12), del raccordo di
entrata del flessibile di aspirazione (16), del raccordo di
entrata del flessibile di ritorno (21) e rimuovere il tubo
flessibile (fig. 4).
Sostituire lo stesso con un nuovo tubo flessibile (tubo di
aspirazione/di ritorno) e montarlo in direzione opposta.
9.3 Ugello di spruzzatura e protezione dell'ugello
(fig. 5-9)
Avviso: la pistola di spruzzatura (6) è premontata.
Quando la pistola di spruzzatura (6) è stata smontata
per la pulizia, occorre seguire i seguenti passaggi per
rimontarla.
1. Inserire l'attacco del filtro di rete (26) nell'impugna-
tura della pistola di spruzzatura (7) e allineare l'im-
pugnatura della pistola di spruzzatura alla parte
superiore della pistola (fig. 5).
2. Tenere ferma la parte superiore della pistola di
spruzzatura (6) e fissare l'impugnatura della pisto-
la di spruzzatura con una chiave a forchetta di 21
mm (non compresa nella fornitura) (fig. 6).
3. La staffa di protezione del grilletto (2) viene fissa-
ta con il raccordo di entrata del tubo flessibile di
spruzzatura (25) sulla parte inferiore della mani-
glia della pistola di spruzzatura (7) con l'ausilio di
una chiave a forchetta di 19 mm. Sulla parte termi-
nale superiore è agganciata la staffa di protezione
del grilletto nel relativo supporto della stessa (24)
(fig. 6).
4. Assicurarsi che il perno distanziatore piccolo (27)
e la guarnizione (28) siano inseriti nella protezione
dell'ugello (4) (fig. 7).
5. Inserire l'ugello di spruzzatura (5) nella protezione
dell'ugello (4) e fissarlo alla pistola di spruzzatura
(6). Assicurarsi che l'ugello di spruzzatura (5) ven-
ga ruotata con la punta in avanti in posizione di
spruzzatura, serrare il dado di sicurezza (29) con
una chiave a forchetta di 26 mm (non compresa
nella fornitura) (fig. 8+9).
70 | IT
m ATTENZIONE! Non iniziare la spruzzatura prima
che l'ugello di spruzzatura (5) e la protezione dell'ugel-
lo (4) siano montati.
Azionare il grilletto (3) solo quando l'ugello di spruzza-
tura (5) si trova nella corretta posizione per la spruzza-
tura. Mettere sempre in sicurezza il grilletto (3) prima di
rimuovere, sostituire o pulire l'ugello di spruzzatura (5).
10. Prima della messa in funzione
Prima di collegare la segatrice, accertarsi che i dati
sulla targhetta del modello corrispondano ai dati della
rete elettrica disponibile.
m ATTENZIONE! Assicurarsi sempre che la macchina
è spenta e scollegata dall'alimentazione di corrente,
prima di effettuare delle regolazioni sull'apparecchio.
• Prima della messa in funzione devono essere state
regolamentarmente installate tutte le coperture e i
dispositivi di sicurezza.
10.1 Messa in sicurezza del grilletto della pistola
di spruzzatura
m ATTENZIONE! Il grilletto della pistola di spruzza-
tura (3) deve essere messo in sicurezza prima della
preparazione dell'apparecchio di spruzzatura, per far
sì che il grilletto (3) non possa essere premuto inavver-
titamente. Mettere in sicurezza il grilletto della pistola
di spruzzatura (3), quando ciò viene richiesto.
1. Per mettere in sicurezza il grilletto (3), ruotare la
leva di sicurezza del grilletto (23) all'indietro (fig.
10).
2. Per togliere la sicurezza del grilletto (3), ruotare
la leva di sicurezza del grilletto (23) verso il basso
(fig. 11).
10.2 Scarico della pressione
m ATTENZIONE! Seguire sempre i passaggi per lo
scarico della pressione quando l'apparecchio viene di-
sattivato per qualunque motivo. Con l'ausilio di questa
procedura, la pressione può fuoriuscire la tubo flessibi-
le di spruzzatura (1).
m CAUTELA! Se tali passaggi non vengono eseguiti,
possono derivarne gravi lesioni.
m AVVISO! Non dirigere mai la pistola di spruzzatura
(6) su parti del corpo. Eseguire i passaggi per lo sca-
rico della pressione, ogniqualvolta ciò viene richiesto.
1. Mettere in sicurezza il grilletto della pistola di
spruzzatura (3) (fig. 10).
2. Posizionare l'interruttore prime/spray (19) sulla po-
sizione "Prime" (fig. 12).
