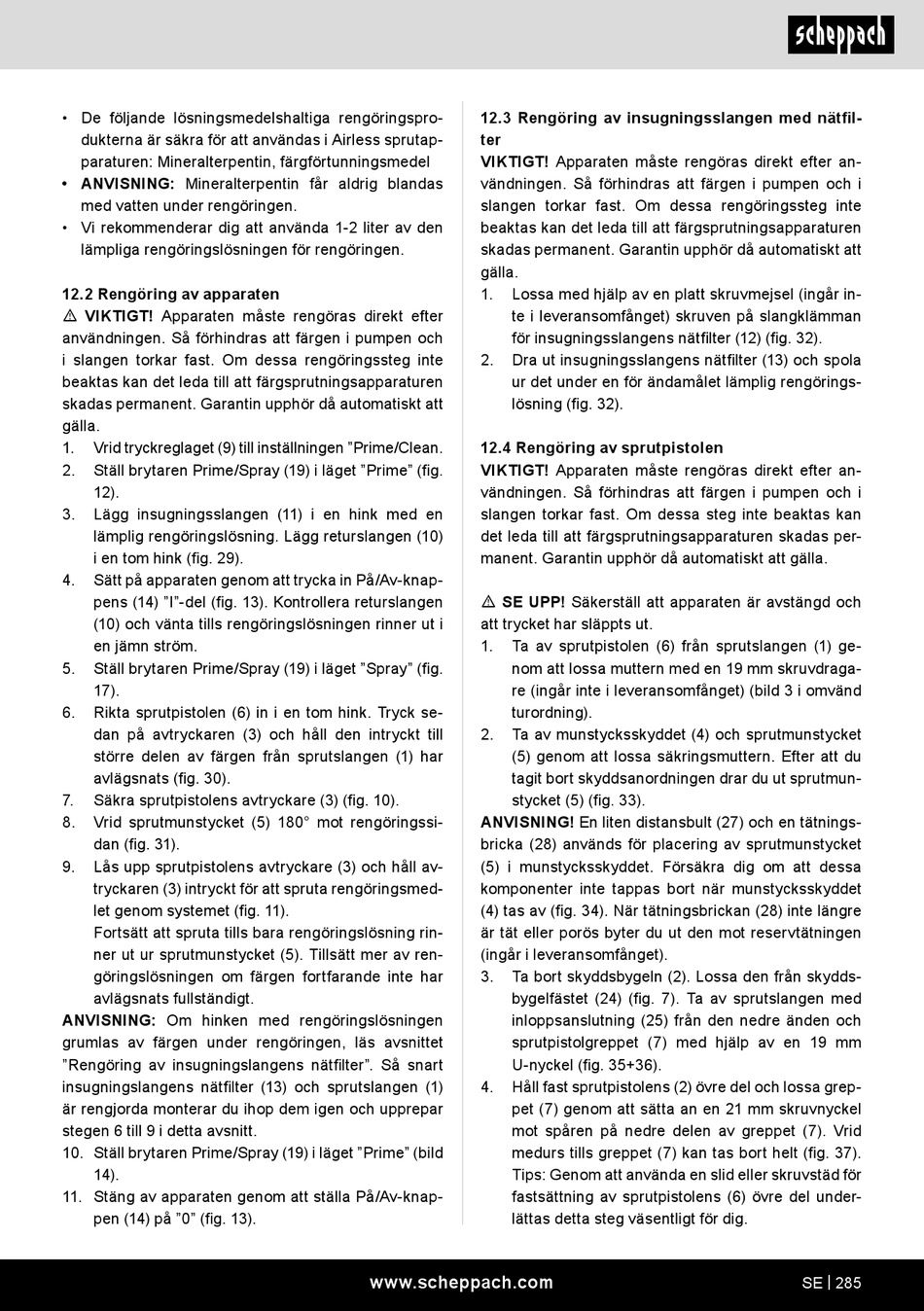

Scheppach ACS3000 Original Bedienungsanleitung Seite 285

• De följande lösningsmedelshaltiga rengöringspro-
dukterna är säkra för att användas i Airless sprutap-
paraturen: Mineralterpentin, färgförtunningsmedel
• ANVISNING: Mineralterpentin får aldrig blandas
med vatten under rengöringen.
• Vi rekommenderar dig att använda 1-2 liter av den
lämpliga rengöringslösningen för rengöringen.
12.2 Rengöring av apparaten
m VIKTIGT! Apparaten måste rengöras direkt efter
användningen. Så förhindras att färgen i pumpen och
i slangen torkar fast. Om dessa rengöringssteg inte
beaktas kan det leda till att färgsprutningsapparaturen
skadas permanent. Garantin upphör då automatiskt att
gälla.
1. Vrid tryckreglaget (9) till inställningen "Prime/Clean.
2. Ställ brytaren Prime/Spray (19) i läget "Prime" (fig.
12).
3. Lägg insugningsslangen (11) i en hink med en
lämplig rengöringslösning. Lägg returslangen (10)
i en tom hink (fig. 29).
4. Sätt på apparaten genom att trycka in På/Av-knap-
pens (14) "I"-del (fig. 13). Kontrollera returslangen
(10) och vänta tills rengöringslösningen rinner ut i
en jämn ström.
5. Ställ brytaren Prime/Spray (19) i läget "Spray" (fig.
17).
6. Rikta sprutpistolen (6) in i en tom hink. Tryck se-
dan på avtryckaren (3) och håll den intryckt till
större delen av färgen från sprutslangen (1) har
avlägsnats (fig. 30).
7. Säkra sprutpistolens avtryckare (3) (fig. 10).
8. Vrid sprutmunstycket (5) 180° mot rengöringssi-
dan (fig. 31).
9. Lås upp sprutpistolens avtryckare (3) och håll av-
tryckaren (3) intryckt för att spruta rengöringsmed-
let genom systemet (fig. 11).
Fortsätt att spruta tills bara rengöringslösning rin-
ner ut ur sprutmunstycket (5). Tillsätt mer av ren-
göringslösningen om färgen fortfarande inte har
avlägsnats fullständigt.
ANVISNING: Om hinken med rengöringslösningen
grumlas av färgen under rengöringen, läs avsnittet
"Rengöring av insugningslangens nätfilter". Så snart
insugningslangens nätfilter (13) och sprutslangen (1)
är rengjorda monterar du ihop dem igen och upprepar
stegen 6 till 9 i detta avsnitt.
10. Ställ brytaren Prime/Spray (19) i läget "Prime" (bild
14).
11. Stäng av apparaten genom att ställa På/Av-knap-
pen (14) på "0" (fig. 13).
12.3 Rengöring av insugningsslangen med nätfil-
ter
VIKTIGT! Apparaten måste rengöras direkt efter an-
vändningen. Så förhindras att färgen i pumpen och i
slangen torkar fast. Om dessa rengöringssteg inte
beaktas kan det leda till att färgsprutningsapparaturen
skadas permanent. Garantin upphör då automatiskt att
gälla.
1. Lossa med hjälp av en platt skruvmejsel (ingår in-
te i leveransomfånget) skruven på slangklämman
för insugningsslangens nätfilter (12) (fig. 32).
2. Dra ut insugningsslangens nätfilter (13) och spola
ur det under en för ändamålet lämplig rengörings-
lösning (fig. 32).
12.4 Rengöring av sprutpistolen
VIKTIGT! Apparaten måste rengöras direkt efter an-
vändningen. Så förhindras att färgen i pumpen och i
slangen torkar fast. Om dessa steg inte beaktas kan
det leda till att färgsprutningsapparaturen skadas per-
manent. Garantin upphör då automatiskt att gälla.
m SE UPP! Säkerställ att apparaten är avstängd och
att trycket har släppts ut.
1. Ta av sprutpistolen (6) från sprutslangen (1) ge-
nom att lossa muttern med en 19 mm skruvdraga-
re (ingår inte i leveransomfånget) (bild 3 i omvänd
turordning).
2. Ta av munstycksskyddet (4) och sprutmunstycket
(5) genom att lossa säkringsmuttern. Efter att du
tagit bort skyddsanordningen drar du ut sprutmun-
stycket (5) (fig. 33).
ANVISNING! En liten distansbult (27) och en tätnings-
bricka (28) används för placering av sprutmunstycket
(5) i munstycksskyddet. Försäkra dig om att dessa
komponenter inte tappas bort när munstycksskyddet
(4) tas av (fig. 34). När tätningsbrickan (28) inte längre
är tät eller porös byter du ut den mot reservtätningen
(ingår i leveransomfånget).
3. Ta bort skyddsbygeln (2). Lossa den från skydds-
bygelfästet (24) (fig. 7). Ta av sprutslangen med
inloppsanslutning (25) från den nedre änden och
sprutpistolgreppet (7) med hjälp av en 19 mm
U-nyckel (fig. 35+36).
4. Håll fast sprutpistolens (2) övre del och lossa grep-
pet (7) genom att sätta an en 21 mm skruvnyckel
mot spåren på nedre delen av greppet (7). Vrid
medurs tills greppet (7) kan tas bort helt (fig. 37).
Tips: Genom att använda en slid eller skruvstäd för
fastsättning av sprutpistolens (6) övre del under-
lättas detta steg väsentligt för dig.
