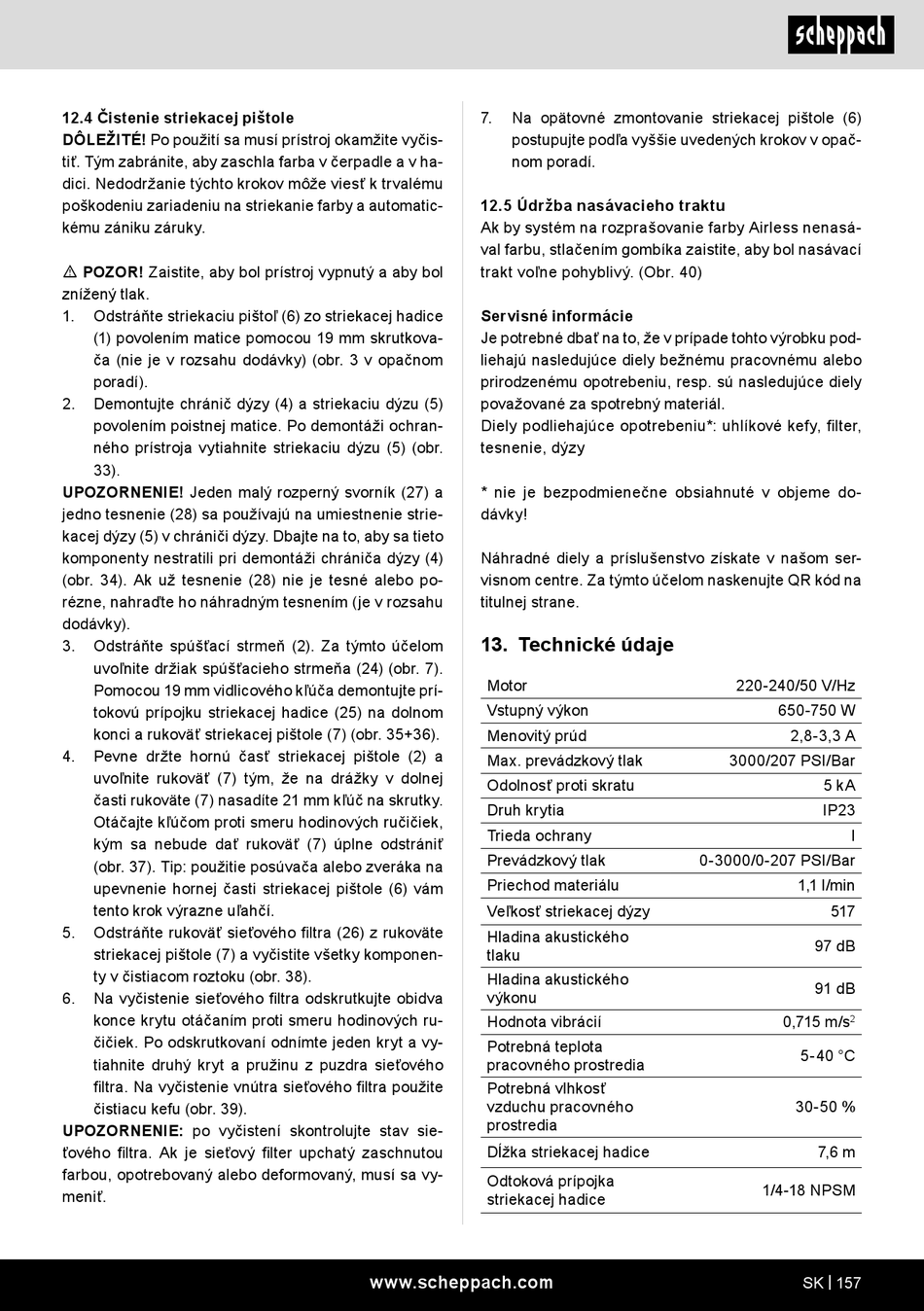

12.4 Čistenie striekacej pištole
DÔLEŽITÉ! Po použití sa musí prístroj okamžite vyčis-
tiť. Tým zabránite, aby zaschla farba v čerpadle a v ha-
dici. Nedodržanie týchto krokov môže viesť k trvalému
poškodeniu zariadeniu na striekanie farby a automatic-
kému zániku záruky.
m POZOR! Zaistite, aby bol prístroj vypnutý a aby bol
znížený tlak.
1. Odstráňte striekaciu pištoľ (6) zo striekacej hadice
(1) povolením matice pomocou 19 mm skrutkova-
ča (nie je v rozsahu dodávky) (obr. 3 v opačnom
poradí).
2. Demontujte chránič dýzy (4) a striekaciu dýzu (5)
povolením poistnej matice. Po demontáži ochran-
ného prístroja vytiahnite striekaciu dýzu (5) (obr.
33).
UPOZORNENIE! Jeden malý rozperný svorník (27) a
jedno tesnenie (28) sa používajú na umiestnenie strie-
kacej dýzy (5) v chrániči dýzy. Dbajte na to, aby sa tieto
komponenty nestratili pri demontáži chrániča dýzy (4)
(obr. 34). Ak už tesnenie (28) nie je tesné alebo po-
rézne, nahraďte ho náhradným tesnením (je v rozsahu
dodávky).
3. Odstráňte spúšťací strmeň (2). Za týmto účelom
uvoľnite držiak spúšťacieho strmeňa (24) (obr. 7).
Pomocou 19 mm vidlicového kľúča demontujte prí-
tokovú prípojku striekacej hadice (25) na dolnom
konci a rukoväť striekacej pištole (7) (obr. 35+36).
4. Pevne držte hornú časť striekacej pištole (2) a
uvoľnite rukoväť (7) tým, že na drážky v dolnej
časti rukoväte (7) nasadíte 21 mm kľúč na skrutky.
Otáčajte kľúčom proti smeru hodinových ručičiek,
kým sa nebude dať rukoväť (7) úplne odstrániť
(obr. 37). Tip: použitie posúvača alebo zveráka na
upevnenie hornej časti striekacej pištole (6) vám
tento krok výrazne uľahčí.
5. Odstráňte rukoväť sieťového filtra (26) z rukoväte
striekacej pištole (7) a vyčistite všetky komponen-
ty v čistiacom roztoku (obr. 38).
6. Na vyčistenie sieťového filtra odskrutkujte obidva
konce krytu otáčaním proti smeru hodinových ru-
čičiek. Po odskrutkovaní odnímte jeden kryt a vy-
tiahnite druhý kryt a pružinu z puzdra sieťového
filtra. Na vyčistenie vnútra sieťového filtra použite
čistiacu kefu (obr. 39).
UPOZORNENIE: po vyčistení skontrolujte stav sie-
ťového filtra. Ak je sieťový filter upchatý zaschnutou
farbou, opotrebovaný alebo deformovaný, musí sa vy-
meniť.
7. Na opätovné zmontovanie striekacej pištole (6)
postupujte podľa vyššie uvedených krokov v opač-
nom poradí.
12.5 Údržba nasávacieho traktu
Ak by systém na rozprašovanie farby Airless nenasá-
val farbu, stlačením gombíka zaistite, aby bol nasávací
trakt voľne pohyblivý. (Obr. 40)
Servisné informácie
Je potrebné dbať na to, že v prípade tohto výrobku pod-
liehajú nasledujúce diely bežnému pracovnému alebo
prirodzenému opotrebeniu, resp. sú nasledujúce diely
považované za spotrebný materiál.
Diely podliehajúce opotrebeniu*: uhlíkové kefy, filter,
tesnenie, dýzy
* nie je bezpodmienečne obsiahnuté v objeme do-
dávky!
Náhradné diely a príslušenstvo získate v našom ser-
visnom centre. Za týmto účelom naskenujte QR kód na
titulnej strane.
13. Technické údaje
Motor
Vstupný výkon
Menovitý prúd
Max. prevádzkový tlak
Odolnosť proti skratu
Druh krytia
Trieda ochrany
Prevádzkový tlak
Priechod materiálu
Veľkosť striekacej dýzy
Hladina akustického
tlaku
Hladina akustického
výkonu
Hodnota vibrácií
Potrebná teplota
pracovného prostredia
Potrebná vlhkosť
vzduchu pracovného
prostredia
Dĺžka striekacej hadice
Odtoková prípojka
striekacej hadice
www.scheppach.com
220-240/50 V/Hz
650-750 W
2,8-3,3 A
3000/207 PSI/Bar
5 kA
IP23
I
0-3000/0-207 PSI/Bar
1,1 l/min
517
97 dB
91 dB
0,715 m/s
2
5-40 °C
30-50 %
7,6 m
1/4-18 NPSM
