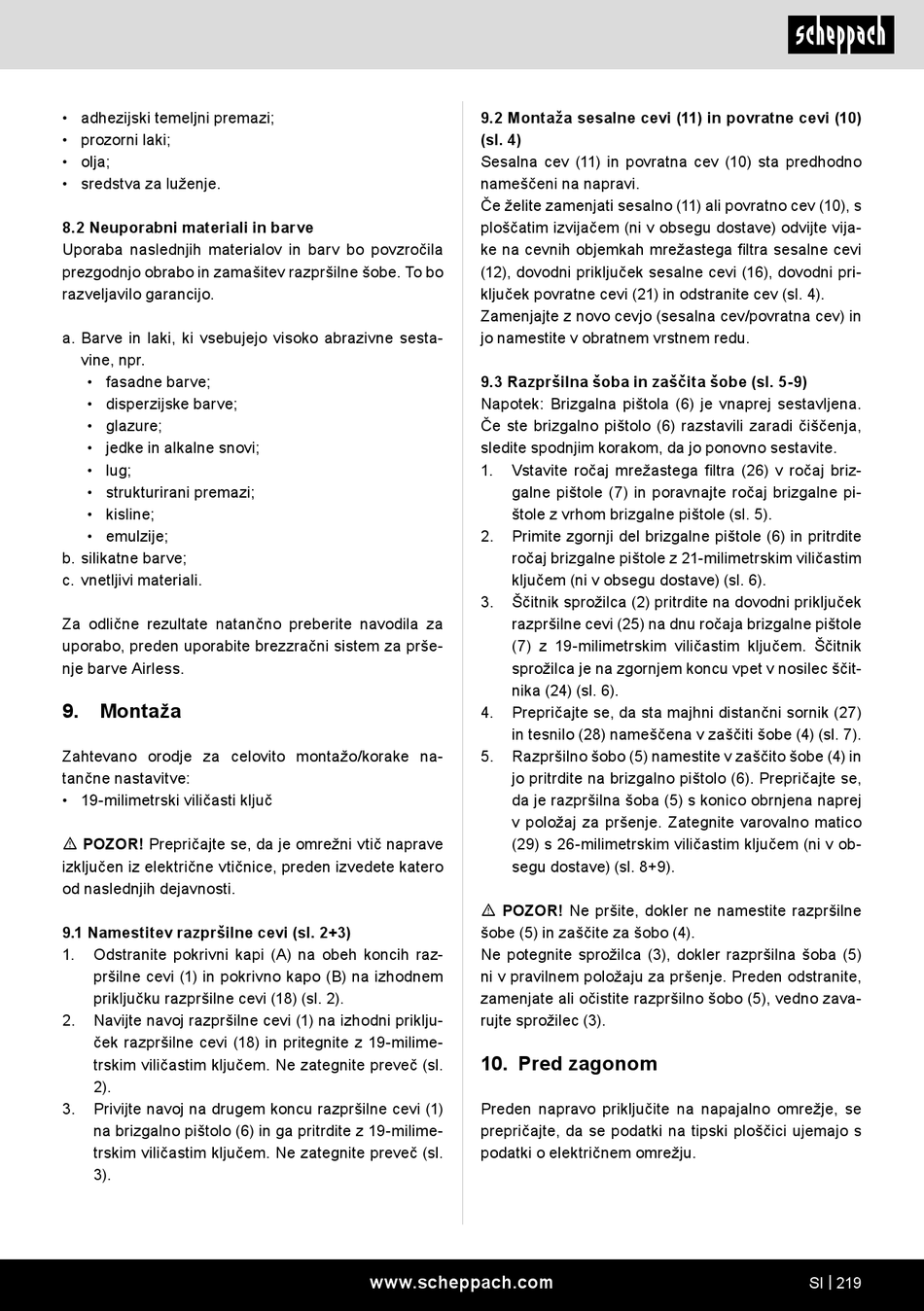

• adhezijski temeljni premazi;
• prozorni laki;
• olja;
• sredstva za luženje.
8.2 Neuporabni materiali in barve
Uporaba naslednjih materialov in barv bo povzročila
prezgodnjo obrabo in zamašitev razpršilne šobe. To bo
razveljavilo garancijo.
a. Barve in laki, ki vsebujejo visoko abrazivne sesta-
vine, npr.
• fasadne barve;
• disperzijske barve;
• glazure;
• jedke in alkalne snovi;
• lug;
• strukturirani premazi;
• kisline;
• emulzije;
b. silikatne barve;
c. vnetljivi materiali.
Za odlične rezultate natančno preberite navodila za
uporabo, preden uporabite brezzračni sistem za prše-
nje barve Airless.
9. Montaža
Zahtevano orodje za celovito montažo/korake na-
tančne nastavitve:
• 19-milimetrski viličasti ključ
m POZOR! Prepričajte se, da je omrežni vtič naprave
izključen iz električne vtičnice, preden izvedete katero
od naslednjih dejavnosti.
9.1 Namestitev razpršilne cevi (sl. 2+3)
1. Odstranite pokrivni kapi (A) na obeh koncih raz-
pršilne cevi (1) in pokrivno kapo (B) na izhodnem
priključku razpršilne cevi (18) (sl. 2).
2. Navijte navoj razpršilne cevi (1) na izhodni priklju-
ček razpršilne cevi (18) in pritegnite z 19-milime-
trskim viličastim ključem. Ne zategnite preveč (sl.
2).
3. Privijte navoj na drugem koncu razpršilne cevi (1)
na brizgalno pištolo (6) in ga pritrdite z 19-milime-
trskim viličastim ključem. Ne zategnite preveč (sl.
3).
9.2 Montaža sesalne cevi (11) in povratne cevi (10)
(sl. 4)
Sesalna cev (11) in povratna cev (10) sta predhodno
nameščeni na napravi.
Če želite zamenjati sesalno (11) ali povratno cev (10), s
ploščatim izvijačem (ni v obsegu dostave) odvijte vija-
ke na cevnih objemkah mrežastega filtra sesalne cevi
(12), dovodni priključek sesalne cevi (16), dovodni pri-
ključek povratne cevi (21) in odstranite cev (sl. 4).
Zamenjajte z novo cevjo (sesalna cev/povratna cev) in
jo namestite v obratnem vrstnem redu.
9.3 Razpršilna šoba in zaščita šobe (sl. 5-9)
Napotek: Brizgalna pištola (6) je vnaprej sestavljena.
Če ste brizgalno pištolo (6) razstavili zaradi čiščenja,
sledite spodnjim korakom, da jo ponovno sestavite.
1. Vstavite ročaj mrežastega filtra (26) v ročaj briz-
galne pištole (7) in poravnajte ročaj brizgalne pi-
štole z vrhom brizgalne pištole (sl. 5).
2. Primite zgornji del brizgalne pištole (6) in pritrdite
ročaj brizgalne pištole z 21-milimetrskim viličastim
ključem (ni v obsegu dostave) (sl. 6).
3. Ščitnik sprožilca (2) pritrdite na dovodni priključek
razpršilne cevi (25) na dnu ročaja brizgalne pištole
(7) z 19-milimetrskim viličastim ključem. Ščitnik
sprožilca je na zgornjem koncu vpet v nosilec ščit-
nika (24) (sl. 6).
4. Prepričajte se, da sta majhni distančni sornik (27)
in tesnilo (28) nameščena v zaščiti šobe (4) (sl. 7).
5. Razpršilno šobo (5) namestite v zaščito šobe (4) in
jo pritrdite na brizgalno pištolo (6). Prepričajte se,
da je razpršilna šoba (5) s konico obrnjena naprej
v položaj za pršenje. Zategnite varovalno matico
(29) s 26-milimetrskim viličastim ključem (ni v ob-
segu dostave) (sl. 8+9).
m POZOR! Ne pršite, dokler ne namestite razpršilne
šobe (5) in zaščite za šobo (4).
Ne potegnite sprožilca (3), dokler razpršilna šoba (5)
ni v pravilnem položaju za pršenje. Preden odstranite,
zamenjate ali očistite razpršilno šobo (5), vedno zava-
rujte sprožilec (3).
10. Pred zagonom
Preden napravo priključite na napajalno omrežje, se
prepričajte, da se podatki na tipski ploščici ujemajo s
podatki o električnem omrežju.
