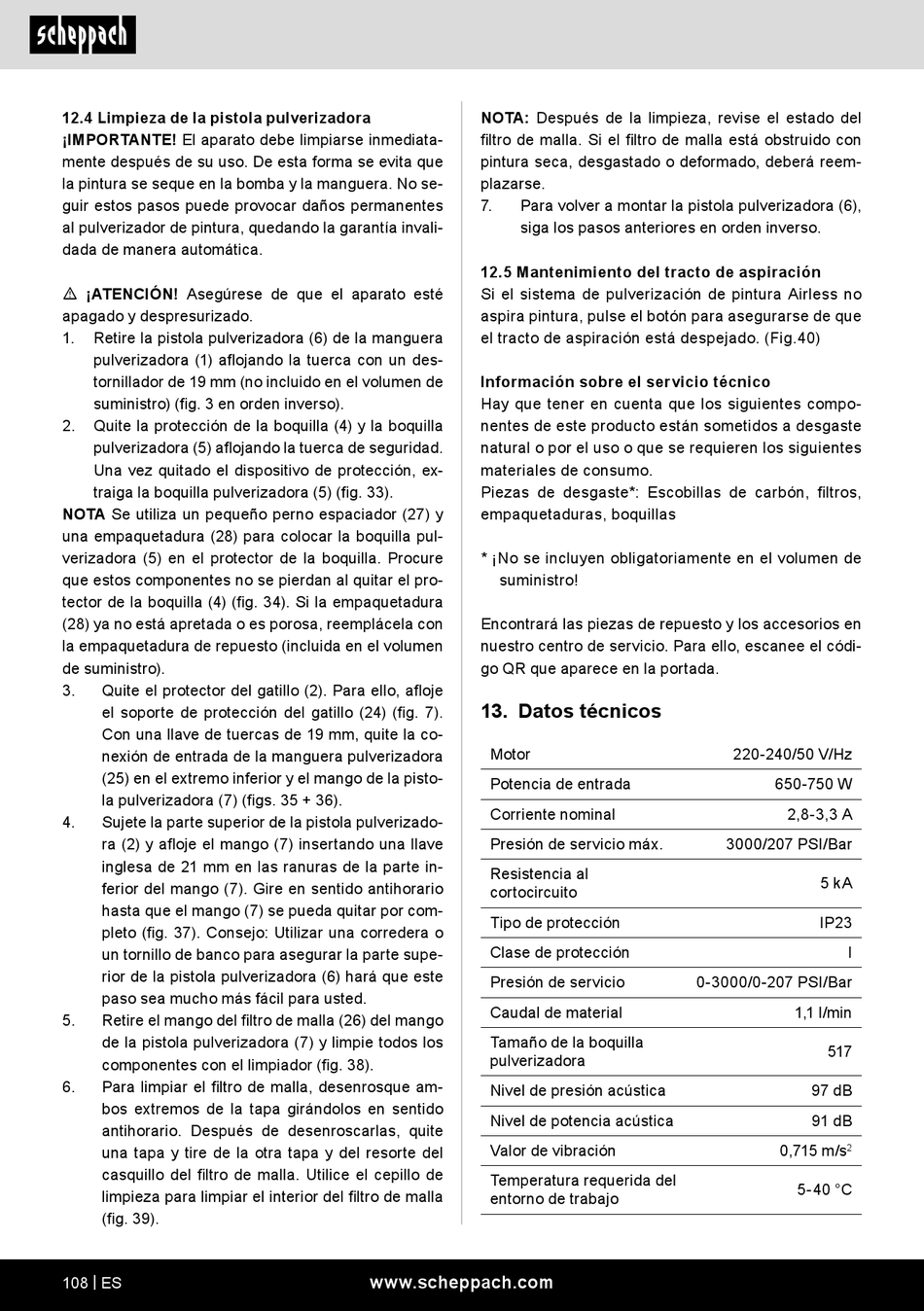

12.4 Limpieza de la pistola pulverizadora
¡IMPORTANTE! El aparato debe limpiarse inmediata-
mente después de su uso. De esta forma se evita que
la pintura se seque en la bomba y la manguera. No se-
guir estos pasos puede provocar daños permanentes
al pulverizador de pintura, quedando la garantía invali-
dada de manera automática.
m ¡ATENCIÓN! Asegúrese de que el aparato esté
apagado y despresurizado.
1. Retire la pistola pulverizadora (6) de la manguera
pulverizadora (1) aflojando la tuerca con un des-
tornillador de 19 mm (no incluido en el volumen de
suministro) (fig. 3 en orden inverso).
2. Quite la protección de la boquilla (4) y la boquilla
pulverizadora (5) aflojando la tuerca de seguridad.
Una vez quitado el dispositivo de protección, ex-
traiga la boquilla pulverizadora (5) (fig. 33).
NOTA Se utiliza un pequeño perno espaciador (27) y
una empaquetadura (28) para colocar la boquilla pul-
verizadora (5) en el protector de la boquilla. Procure
que estos componentes no se pierdan al quitar el pro-
tector de la boquilla (4) (fig. 34). Si la empaquetadura
(28) ya no está apretada o es porosa, reemplácela con
la empaquetadura de repuesto (incluida en el volumen
de suministro).
3. Quite el protector del gatillo (2). Para ello, afloje
el soporte de protección del gatillo (24) (fig. 7).
Con una llave de tuercas de 19 mm, quite la co-
nexión de entrada de la manguera pulverizadora
(25) en el extremo inferior y el mango de la pisto-
la pulverizadora (7) (figs. 35 + 36).
4. Sujete la parte superior de la pistola pulverizado-
ra (2) y afloje el mango (7) insertando una llave
inglesa de 21 mm en las ranuras de la parte in-
ferior del mango (7). Gire en sentido antihorario
hasta que el mango (7) se pueda quitar por com-
pleto (fig. 37). Consejo: Utilizar una corredera o
un tornillo de banco para asegurar la parte supe-
rior de la pistola pulverizadora (6) hará que este
paso sea mucho más fácil para usted.
5. Retire el mango del filtro de malla (26) del mango
de la pistola pulverizadora (7) y limpie todos los
componentes con el limpiador (fig. 38).
6. Para limpiar el filtro de malla, desenrosque am-
bos extremos de la tapa girándolos en sentido
antihorario. Después de desenroscarlas, quite
una tapa y tire de la otra tapa y del resorte del
casquillo del filtro de malla. Utilice el cepillo de
limpieza para limpiar el interior del filtro de malla
(fig. 39).
108 | ES
NOTA: Después de la limpieza, revise el estado del
filtro de malla. Si el filtro de malla está obstruido con
pintura seca, desgastado o deformado, deberá reem-
plazarse.
7. Para volver a montar la pistola pulverizadora (6),
siga los pasos anteriores en orden inverso.
12.5 Mantenimiento del tracto de aspiración
Si el sistema de pulverización de pintura Airless no
aspira pintura, pulse el botón para asegurarse de que
el tracto de aspiración está despejado. (Fig.40)
Información sobre el servicio técnico
Hay que tener en cuenta que los siguientes compo-
nentes de este producto están sometidos a desgaste
natural o por el uso o que se requieren los siguientes
materiales de consumo.
Piezas de desgaste*: Escobillas de carbón, filtros,
empaquetaduras, boquillas
* ¡No se incluyen obligatoriamente en el volumen de
suministro!
Encontrará las piezas de repuesto y los accesorios en
nuestro centro de servicio. Para ello, escanee el códi-
go QR que aparece en la portada.
13. Datos técnicos
Motor
Potencia de entrada
Corriente nominal
Presión de servicio máx.
Resistencia al
cortocircuito
Tipo de protección
Clase de protección
Presión de servicio
Caudal de material
Tamaño de la boquilla
pulverizadora
Nivel de presión acústica
Nivel de potencia acústica
Valor de vibración
Temperatura requerida del
entorno de trabajo
www.scheppach.com
220-240/50 V/Hz
650-750 W
2,8-3,3 A
3000/207 PSI/Bar
5 kA
IP23
I
0-3000/0-207 PSI/Bar
1,1 l/min
517
97 dB
91 dB
0,715 m/s
2
5-40 °C
