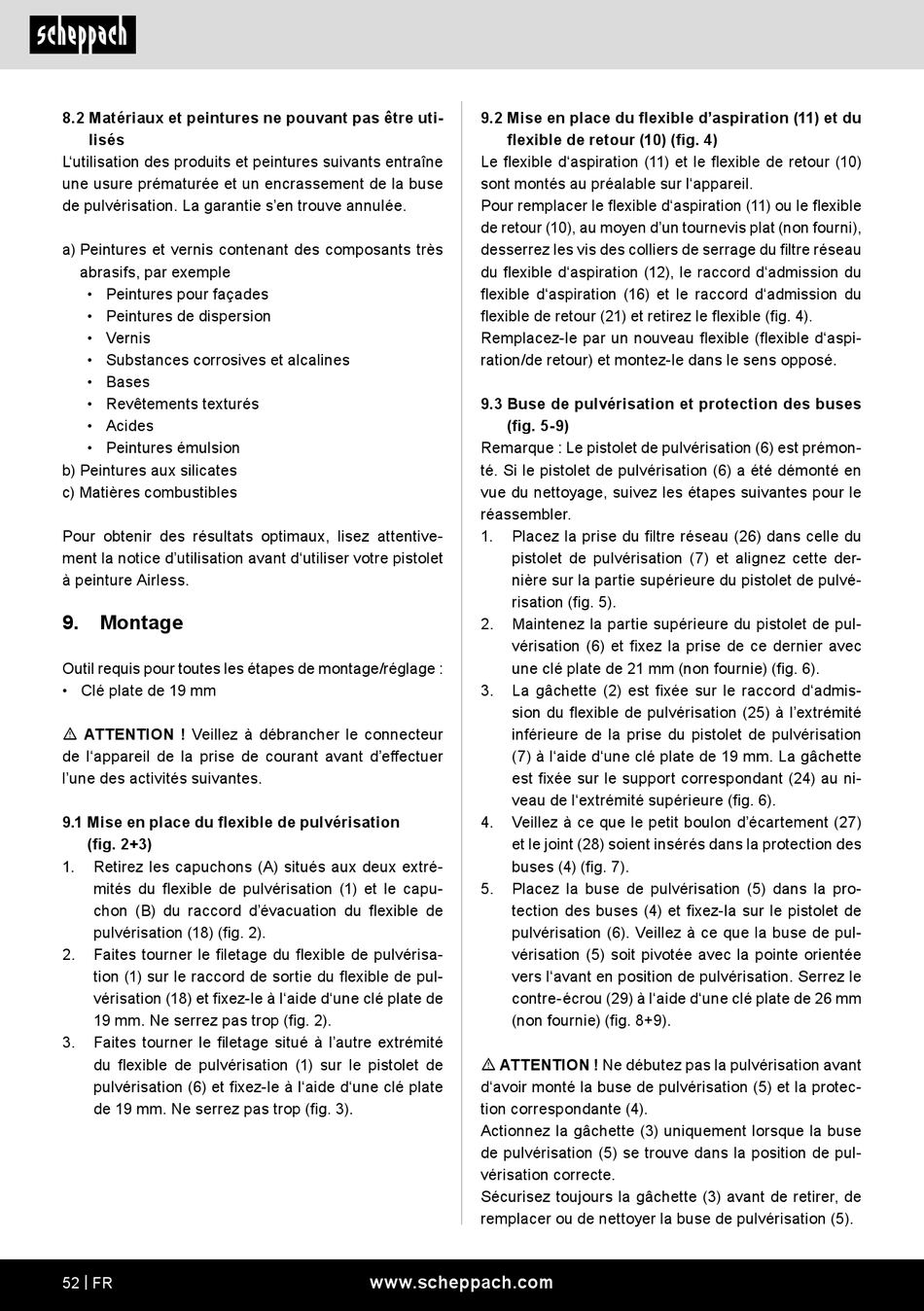

8.2 Matériaux et peintures ne pouvant pas être uti-
lisés
L'utilisation des produits et peintures suivants entraîne
une usure prématurée et un encrassement de la buse
de pulvérisation. La garantie s'en trouve annulée.
a) Peintures et vernis contenant des composants très
abrasifs, par exemple
• Peintures pour façades
• Peintures de dispersion
• Vernis
• Substances corrosives et alcalines
• Bases
• Revêtements texturés
• Acides
• Peintures émulsion
b) Peintures aux silicates
c) Matières combustibles
Pour obtenir des résultats optimaux, lisez attentive-
ment la notice d'utilisation avant d'utiliser votre pistolet
à peinture Airless.
9. Montage
Outil requis pour toutes les étapes de montage/réglage :
• Clé plate de 19 mm
m ATTENTION ! Veillez à débrancher le connecteur
de l'appareil de la prise de courant avant d'effectuer
l'une des activités suivantes.
9.1 Mise en place du flexible de pulvérisation
(fig. 2+3)
1. Retirez les capuchons (A) situés aux deux extré-
mités du flexible de pulvérisation (1) et le capu-
chon (B) du raccord d'évacuation du flexible de
pulvérisation (18) (fig. 2).
2. Faites tourner le filetage du flexible de pulvérisa-
tion (1) sur le raccord de sortie du flexible de pul-
vérisation (18) et fixez-le à l'aide d'une clé plate de
19 mm. Ne serrez pas trop (fig. 2).
3. Faites tourner le filetage situé à l'autre extrémité
du flexible de pulvérisation (1) sur le pistolet de
pulvérisation (6) et fixez-le à l'aide d'une clé plate
de 19 mm. Ne serrez pas trop (fig. 3).
52 | FR
9.2 Mise en place du flexible d'aspiration (11) et du
flexible de retour (10) (fig. 4)
Le flexible d'aspiration (11) et le flexible de retour (10)
sont montés au préalable sur l'appareil.
Pour remplacer le flexible d'aspiration (11) ou le flexible
de retour (10), au moyen d'un tournevis plat (non fourni),
desserrez les vis des colliers de serrage du filtre réseau
du flexible d'aspiration (12), le raccord d'admission du
flexible d'aspiration (16) et le raccord d'admission du
flexible de retour (21) et retirez le flexible (fig. 4).
Remplacez-le par un nouveau flexible (flexible d'aspi-
ration/de retour) et montez-le dans le sens opposé.
9.3 Buse de pulvérisation et protection des buses
(fig. 5-9)
Remarque : Le pistolet de pulvérisation (6) est prémon-
té. Si le pistolet de pulvérisation (6) a été démonté en
vue du nettoyage, suivez les étapes suivantes pour le
réassembler.
1. Placez la prise du filtre réseau (26) dans celle du
pistolet de pulvérisation (7) et alignez cette der-
nière sur la partie supérieure du pistolet de pulvé-
risation (fig. 5).
2. Maintenez la partie supérieure du pistolet de pul-
vérisation (6) et fixez la prise de ce dernier avec
une clé plate de 21 mm (non fournie) (fig. 6).
3. La gâchette (2) est fixée sur le raccord d'admis-
sion du flexible de pulvérisation (25) à l'extrémité
inférieure de la prise du pistolet de pulvérisation
(7) à l'aide d'une clé plate de 19 mm. La gâchette
est fixée sur le support correspondant (24) au ni-
veau de l'extrémité supérieure (fig. 6).
4. Veillez à ce que le petit boulon d'écartement (27)
et le joint (28) soient insérés dans la protection des
buses (4) (fig. 7).
5. Placez la buse de pulvérisation (5) dans la pro-
tection des buses (4) et fixez-la sur le pistolet de
pulvérisation (6). Veillez à ce que la buse de pul-
vérisation (5) soit pivotée avec la pointe orientée
vers l'avant en position de pulvérisation. Serrez le
contre-écrou (29) à l'aide d'une clé plate de 26 mm
(non fournie) (fig. 8+9).
m ATTENTION ! Ne débutez pas la pulvérisation avant
d'avoir monté la buse de pulvérisation (5) et la protec-
tion correspondante (4).
Actionnez la gâchette (3) uniquement lorsque la buse
de pulvérisation (5) se trouve dans la position de pul-
vérisation correcte.
Sécurisez toujours la gâchette (3) avant de retirer, de
remplacer ou de nettoyer la buse de pulvérisation (5).
