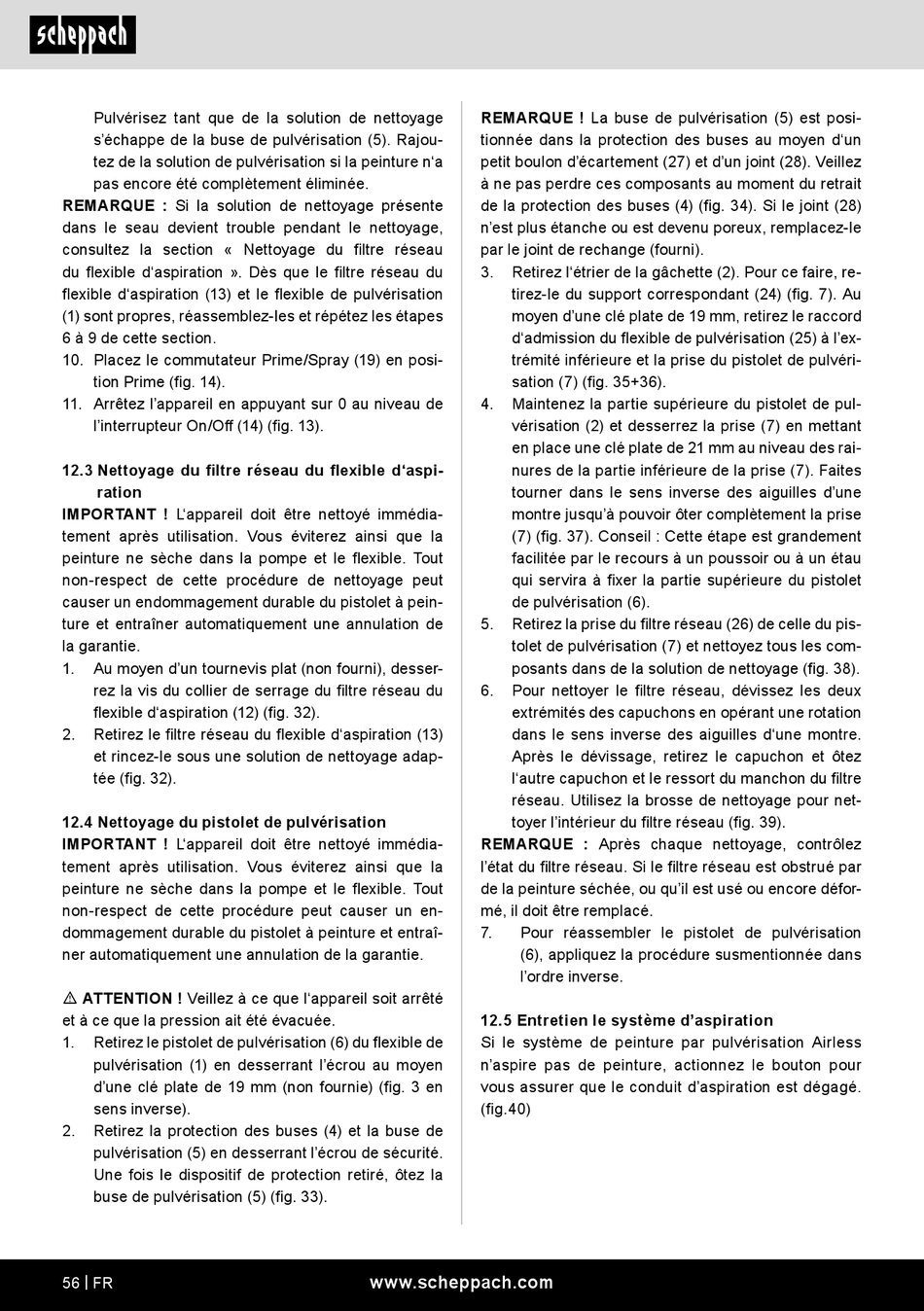

Pulvérisez tant que de la solution de nettoyage
s'échappe de la buse de pulvérisation (5). Rajou-
tez de la solution de pulvérisation si la peinture n'a
pas encore été complètement éliminée.
REMARQUE : Si la solution de nettoyage présente
dans le seau devient trouble pendant le nettoyage,
consultez la section « Nettoyage du filtre réseau
du flexible d'aspiration ». Dès que le filtre réseau du
flexible d'aspiration (13) et le flexible de pulvérisation
(1) sont propres, réassemblez-les et répétez les étapes
6 à 9 de cette section.
10. Placez le commutateur Prime/Spray (19) en posi-
tion Prime (fig. 14).
11. Arrêtez l'appareil en appuyant sur 0 au niveau de
l'interrupteur On/Off (14) (fig. 13).
12.3 Nettoyage du filtre réseau du flexible d'aspi-
ration
IMPORTANT ! L'appareil doit être nettoyé immédia-
tement après utilisation. Vous éviterez ainsi que la
peinture ne sèche dans la pompe et le flexible. Tout
non-respect de cette procédure de nettoyage peut
causer un endommagement durable du pistolet à pein-
ture et entraîner automatiquement une annulation de
la garantie.
1. Au moyen d'un tournevis plat (non fourni), desser-
rez la vis du collier de serrage du filtre réseau du
flexible d'aspiration (12) (fig. 32).
2. Retirez le filtre réseau du flexible d'aspiration (13)
et rincez-le sous une solution de nettoyage adap-
tée (fig. 32).
12.4 Nettoyage du pistolet de pulvérisation
IMPORTANT ! L'appareil doit être nettoyé immédia-
tement après utilisation. Vous éviterez ainsi que la
peinture ne sèche dans la pompe et le flexible. Tout
non-respect de cette procédure peut causer un en-
dommagement durable du pistolet à peinture et entraî-
ner automatiquement une annulation de la garantie.
m ATTENTION ! Veillez à ce que l'appareil soit arrêté
et à ce que la pression ait été évacuée.
1. Retirez le pistolet de pulvérisation (6) du flexible de
pulvérisation (1) en desserrant l'écrou au moyen
d'une clé plate de 19 mm (non fournie) (fig. 3 en
sens inverse).
2. Retirez la protection des buses (4) et la buse de
pulvérisation (5) en desserrant l'écrou de sécurité.
Une fois le dispositif de protection retiré, ôtez la
buse de pulvérisation (5) (fig. 33).
56 | FR
REMARQUE ! La buse de pulvérisation (5) est posi-
tionnée dans la protection des buses au moyen d'un
petit boulon d'écartement (27) et d'un joint (28). Veillez
à ne pas perdre ces composants au moment du retrait
de la protection des buses (4) (fig. 34). Si le joint (28)
n'est plus étanche ou est devenu poreux, remplacez-le
par le joint de rechange (fourni).
3. Retirez l'étrier de la gâchette (2). Pour ce faire, re-
tirez-le du support correspondant (24) (fig. 7). Au
moyen d'une clé plate de 19 mm, retirez le raccord
d'admission du flexible de pulvérisation (25) à l'ex-
trémité inférieure et la prise du pistolet de pulvéri-
sation (7) (fig. 35+36).
4. Maintenez la partie supérieure du pistolet de pul-
vérisation (2) et desserrez la prise (7) en mettant
en place une clé plate de 21 mm au niveau des rai-
nures de la partie inférieure de la prise (7). Faites
tourner dans le sens inverse des aiguilles d'une
montre jusqu'à pouvoir ôter complètement la prise
(7) (fig. 37). Conseil : Cette étape est grandement
facilitée par le recours à un poussoir ou à un étau
qui servira à fixer la partie supérieure du pistolet
de pulvérisation (6).
5. Retirez la prise du filtre réseau (26) de celle du pis-
tolet de pulvérisation (7) et nettoyez tous les com-
posants dans de la solution de nettoyage (fig. 38).
6. Pour nettoyer le filtre réseau, dévissez les deux
extrémités des capuchons en opérant une rotation
dans le sens inverse des aiguilles d'une montre.
Après le dévissage, retirez le capuchon et ôtez
l'autre capuchon et le ressort du manchon du filtre
réseau. Utilisez la brosse de nettoyage pour net-
toyer l'intérieur du filtre réseau (fig. 39).
REMARQUE : Après chaque nettoyage, contrôlez
l'état du filtre réseau. Si le filtre réseau est obstrué par
de la peinture séchée, ou qu'il est usé ou encore défor-
mé, il doit être remplacé.
7. Pour réassembler le pistolet de pulvérisation
(6), appliquez la procédure susmentionnée dans
l'ordre inverse.
12.5 Entretien le système d'aspiration
Si le système de peinture par pulvérisation Airless
n'aspire pas de peinture, actionnez le bouton pour
vous assurer que le conduit d'aspiration est dégagé.
(fig.40)
