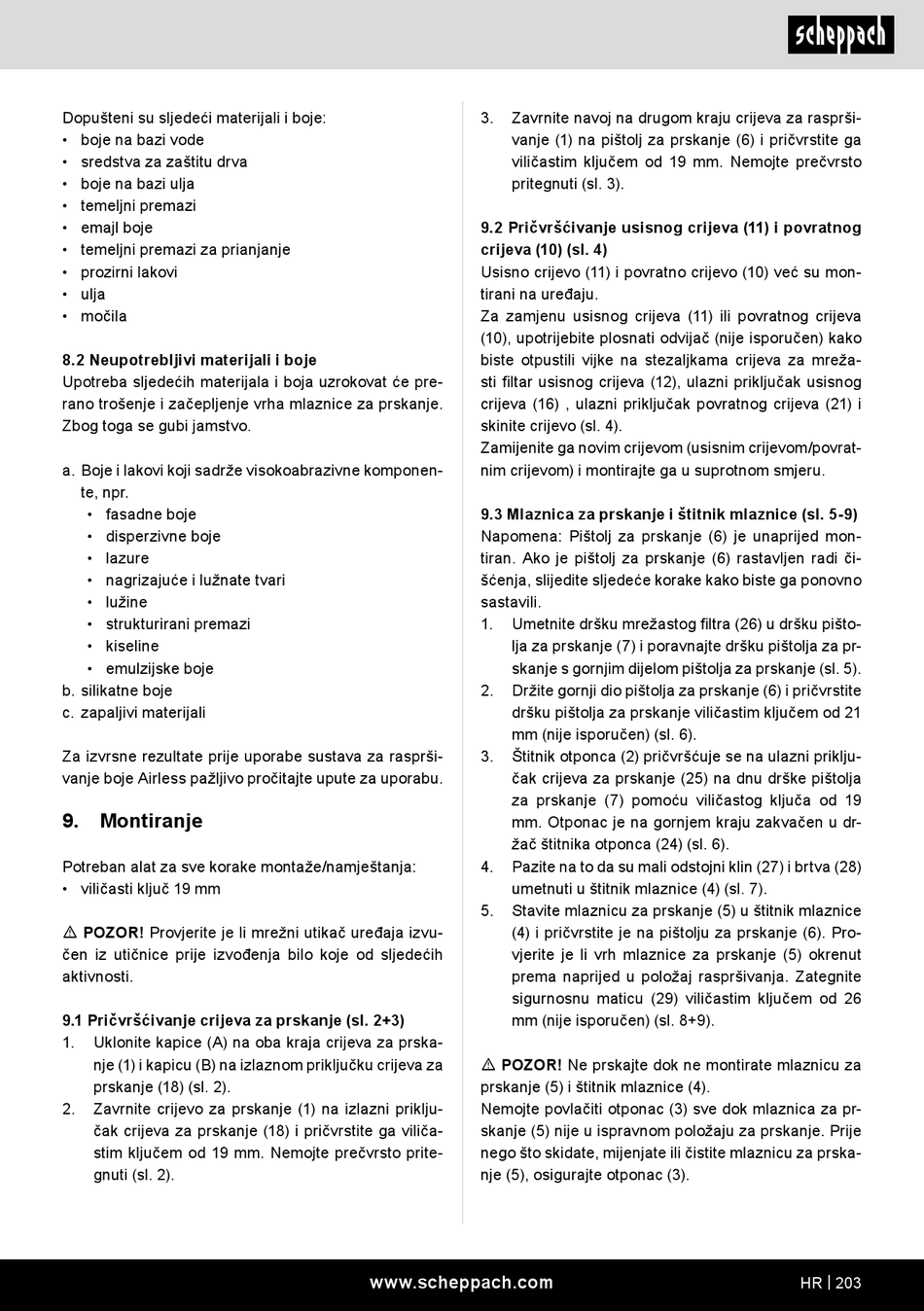

Scheppach ACS3000 Original Bedienungsanleitung Seite 203

Dopušteni su sljedeći materijali i boje:
• boje na bazi vode
• sredstva za zaštitu drva
• boje na bazi ulja
• temeljni premazi
• emajl boje
• temeljni premazi za prianjanje
• prozirni lakovi
• ulja
• močila
8.2 Neupotrebljivi materijali i boje
Upotreba sljedećih materijala i boja uzrokovat će pre-
rano trošenje i začepljenje vrha mlaznice za prskanje.
Zbog toga se gubi jamstvo.
a. Boje i lakovi koji sadrže visokoabrazivne komponen-
te, npr.
• fasadne boje
• disperzivne boje
• lazure
• nagrizajuće i lužnate tvari
• lužine
• strukturirani premazi
• kiseline
• emulzijske boje
b. silikatne boje
c. zapaljivi materijali
Za izvrsne rezultate prije uporabe sustava za rasprši-
vanje boje Airless pažljivo pročitajte upute za uporabu.
9. Montiranje
Potreban alat za sve korake montaže/namještanja:
• viličasti ključ 19 mm
m POZOR! Provjerite je li mrežni utikač uređaja izvu-
čen iz utičnice prije izvođenja bilo koje od sljedećih
aktivnosti.
9.1 Pričvršćivanje crijeva za prskanje (sl. 2+3)
1. Uklonite kapice (A) na oba kraja crijeva za prska-
nje (1) i kapicu (B) na izlaznom priključku crijeva za
prskanje (18) (sl. 2).
2. Zavrnite crijevo za prskanje (1) na izlazni priklju-
čak crijeva za prskanje (18) i pričvrstite ga viliča-
stim ključem od 19 mm. Nemojte prečvrsto prite-
gnuti (sl. 2).
3. Zavrnite navoj na drugom kraju crijeva za rasprši-
vanje (1) na pištolj za prskanje (6) i pričvrstite ga
viličastim ključem od 19 mm. Nemojte prečvrsto
pritegnuti (sl. 3).
9.2 Pričvršćivanje usisnog crijeva (11) i povratnog
crijeva (10) (sl. 4)
Usisno crijevo (11) i povratno crijevo (10) već su mon-
tirani na uređaju.
Za zamjenu usisnog crijeva (11) ili povratnog crijeva
(10), upotrijebite plosnati odvijač (nije isporučen) kako
biste otpustili vijke na stezaljkama crijeva za mreža-
sti filtar usisnog crijeva (12), ulazni priključak usisnog
crijeva (16) , ulazni priključak povratnog crijeva (21) i
skinite crijevo (sl. 4).
Zamijenite ga novim crijevom (usisnim crijevom/povrat-
nim crijevom) i montirajte ga u suprotnom smjeru.
9.3 Mlaznica za prskanje i štitnik mlaznice (sl. 5-9)
Napomena: Pištolj za prskanje (6) je unaprijed mon-
tiran. Ako je pištolj za prskanje (6) rastavljen radi či-
šćenja, slijedite sljedeće korake kako biste ga ponovno
sastavili.
1. Umetnite dršku mrežastog filtra (26) u dršku pišto-
lja za prskanje (7) i poravnajte dršku pištolja za pr-
skanje s gornjim dijelom pištolja za prskanje (sl. 5).
2. Držite gornji dio pištolja za prskanje (6) i pričvrstite
dršku pištolja za prskanje viličastim ključem od 21
mm (nije isporučen) (sl. 6).
3. Štitnik otponca (2) pričvršćuje se na ulazni priklju-
čak crijeva za prskanje (25) na dnu drške pištolja
za prskanje (7) pomoću viličastog ključa od 19
mm. Otponac je na gornjem kraju zakvačen u dr-
žač štitnika otponca (24) (sl. 6).
4. Pazite na to da su mali odstojni klin (27) i brtva (28)
umetnuti u štitnik mlaznice (4) (sl. 7).
5. Stavite mlaznicu za prskanje (5) u štitnik mlaznice
(4) i pričvrstite je na pištolju za prskanje (6). Pro-
vjerite je li vrh mlaznice za prskanje (5) okrenut
prema naprijed u položaj raspršivanja. Zategnite
sigurnosnu maticu (29) viličastim ključem od 26
mm (nije isporučen) (sl. 8+9).
m POZOR! Ne prskajte dok ne montirate mlaznicu za
prskanje (5) i štitnik mlaznice (4).
Nemojte povlačiti otponac (3) sve dok mlaznica za pr-
skanje (5) nije u ispravnom položaju za prskanje. Prije
nego što skidate, mijenjate ili čistite mlaznicu za prska-
nje (5), osigurajte otponac (3).
