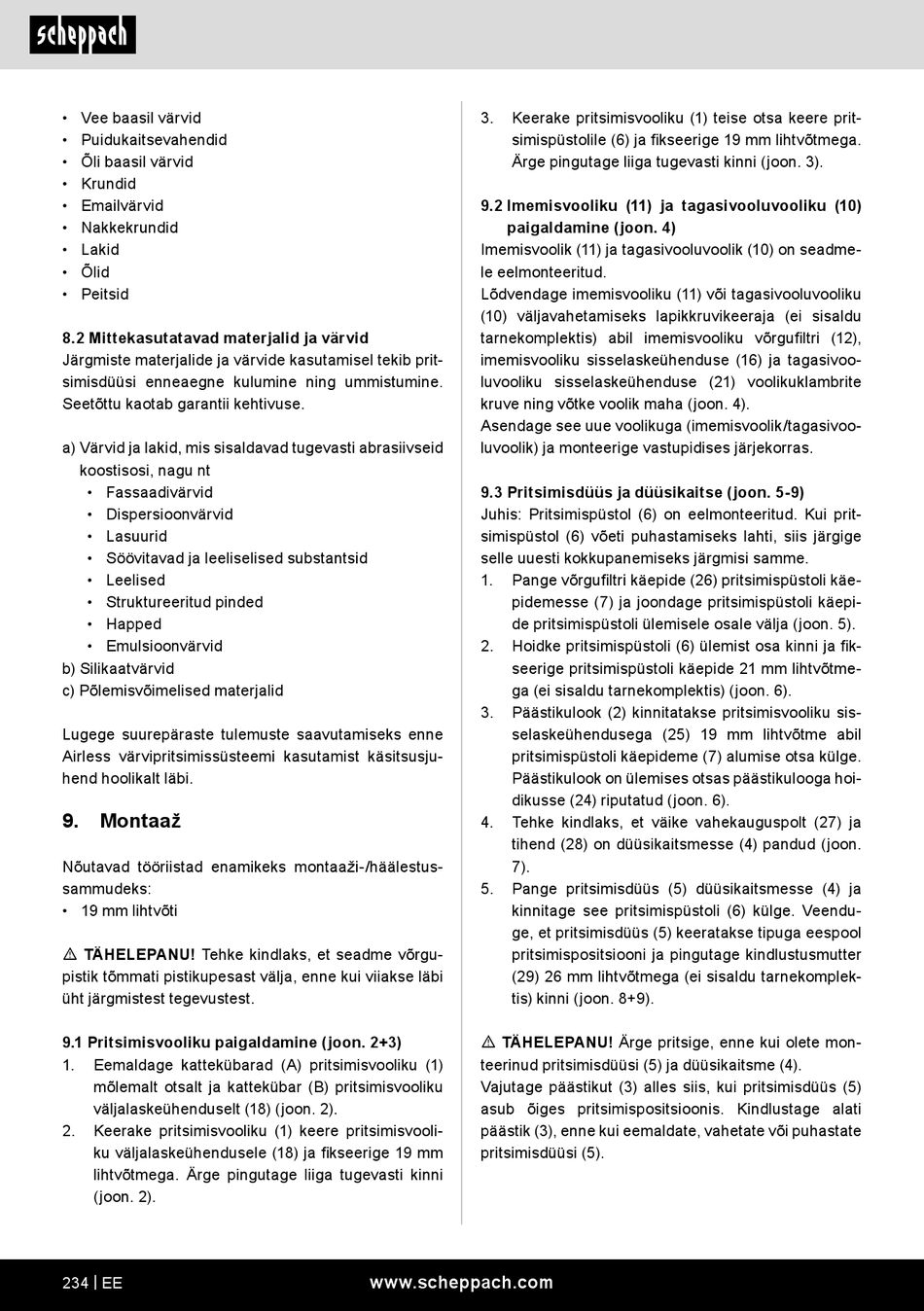

• Vee baasil värvid
• Puidukaitsevahendid
• Õli baasil värvid
• Krundid
• Emailvärvid
• Nakkekrundid
• Lakid
• Õlid
• Peitsid
8.2 Mittekasutatavad materjalid ja värvid
Järgmiste materjalide ja värvide kasutamisel tekib prit-
simisdüüsi enneaegne kulumine ning ummistumine.
Seetõttu kaotab garantii kehtivuse.
a) Värvid ja lakid, mis sisaldavad tugevasti abrasiivseid
koostisosi, nagu nt
• Fassaadivärvid
• Dispersioonvärvid
• Lasuurid
• Söövitavad ja leeliselised substantsid
• Leelised
• Struktureeritud pinded
• Happed
• Emulsioonvärvid
b) Silikaatvärvid
c) Põlemisvõimelised materjalid
Lugege suurepäraste tulemuste saavutamiseks enne
Airless värvipritsimissüsteemi kasutamist käsitsusju-
hend hoolikalt läbi.
9. Montaaž
Nõutavad tööriistad enamikeks montaaži-/häälestus-
sammudeks:
• 19 mm lihtvõti
m TÄHELEPANU! Tehke kindlaks, et seadme võrgu-
pistik tõmmati pistikupesast välja, enne kui viiakse läbi
üht järgmistest tegevustest.
9.1 Pritsimisvooliku paigaldamine (joon. 2+3)
1. Eemaldage kattekübarad (A) pritsimisvooliku (1)
mõlemalt otsalt ja kattekübar (B) pritsimisvooliku
väljalaskeühenduselt (18) (joon. 2).
2. Keerake pritsimisvooliku (1) keere pritsimisvooli-
ku väljalaskeühendusele (18) ja fikseerige 19 mm
lihtvõtmega. Ärge pingutage liiga tugevasti kinni
(joon. 2).
234 | EE
3. Keerake pritsimisvooliku (1) teise otsa keere prit-
simispüstolile (6) ja fikseerige 19 mm lihtvõtmega.
Ärge pingutage liiga tugevasti kinni (joon. 3).
9.2 Imemisvooliku (11) ja tagasivooluvooliku (10)
paigaldamine (joon. 4)
Imemisvoolik (11) ja tagasivooluvoolik (10) on seadme-
le eelmonteeritud.
Lõdvendage imemisvooliku (11) või tagasivooluvooliku
(10) väljavahetamiseks lapikkruvikeeraja (ei sisaldu
tarnekomplektis) abil imemisvooliku võrgufiltri (12),
imemisvooliku sisselaskeühenduse (16) ja tagasivoo-
luvooliku sisselaskeühenduse (21) voolikuklambrite
kruve ning võtke voolik maha (joon. 4).
Asendage see uue voolikuga (imemisvoolik/tagasivoo-
luvoolik) ja monteerige vastupidises järjekorras.
9.3 Pritsimisdüüs ja düüsikaitse (joon. 5-9)
Juhis: Pritsimispüstol (6) on eelmonteeritud. Kui prit-
simispüstol (6) võeti puhastamiseks lahti, siis järgige
selle uuesti kokkupanemiseks järgmisi samme.
1. Pange võrgufiltri käepide (26) pritsimispüstoli käe-
pidemesse (7) ja joondage pritsimispüstoli käepi-
de pritsimispüstoli ülemisele osale välja (joon. 5).
2. Hoidke pritsimispüstoli (6) ülemist osa kinni ja fik-
seerige pritsimispüstoli käepide 21 mm lihtvõtme-
ga (ei sisaldu tarnekomplektis) (joon. 6).
3. Päästikulook (2) kinnitatakse pritsimisvooliku sis-
selaskeühendusega (25) 19 mm lihtvõtme abil
pritsimispüstoli käepideme (7) alumise otsa külge.
Päästikulook on ülemises otsas päästikulooga hoi-
dikusse (24) riputatud (joon. 6).
4. Tehke kindlaks, et väike vahekauguspolt (27) ja
tihend (28) on düüsikaitsmesse (4) pandud (joon.
7).
5. Pange pritsimisdüüs (5) düüsikaitsmesse (4) ja
kinnitage see pritsimispüstoli (6) külge. Veendu-
ge, et pritsimisdüüs (5) keeratakse tipuga eespool
pritsimispositsiooni ja pingutage kindlustusmutter
(29) 26 mm lihtvõtmega (ei sisaldu tarnekomplek-
tis) kinni (joon. 8+9).
m TÄHELEPANU! Ärge pritsige, enne kui olete mon-
teerinud pritsimisdüüsi (5) ja düüsikaitsme (4).
Vajutage päästikut (3) alles siis, kui pritsimisdüüs (5)
asub õiges pritsimispositsioonis. Kindlustage alati
päästik (3), enne kui eemaldate, vahetate või puhastate
pritsimisdüüsi (5).
