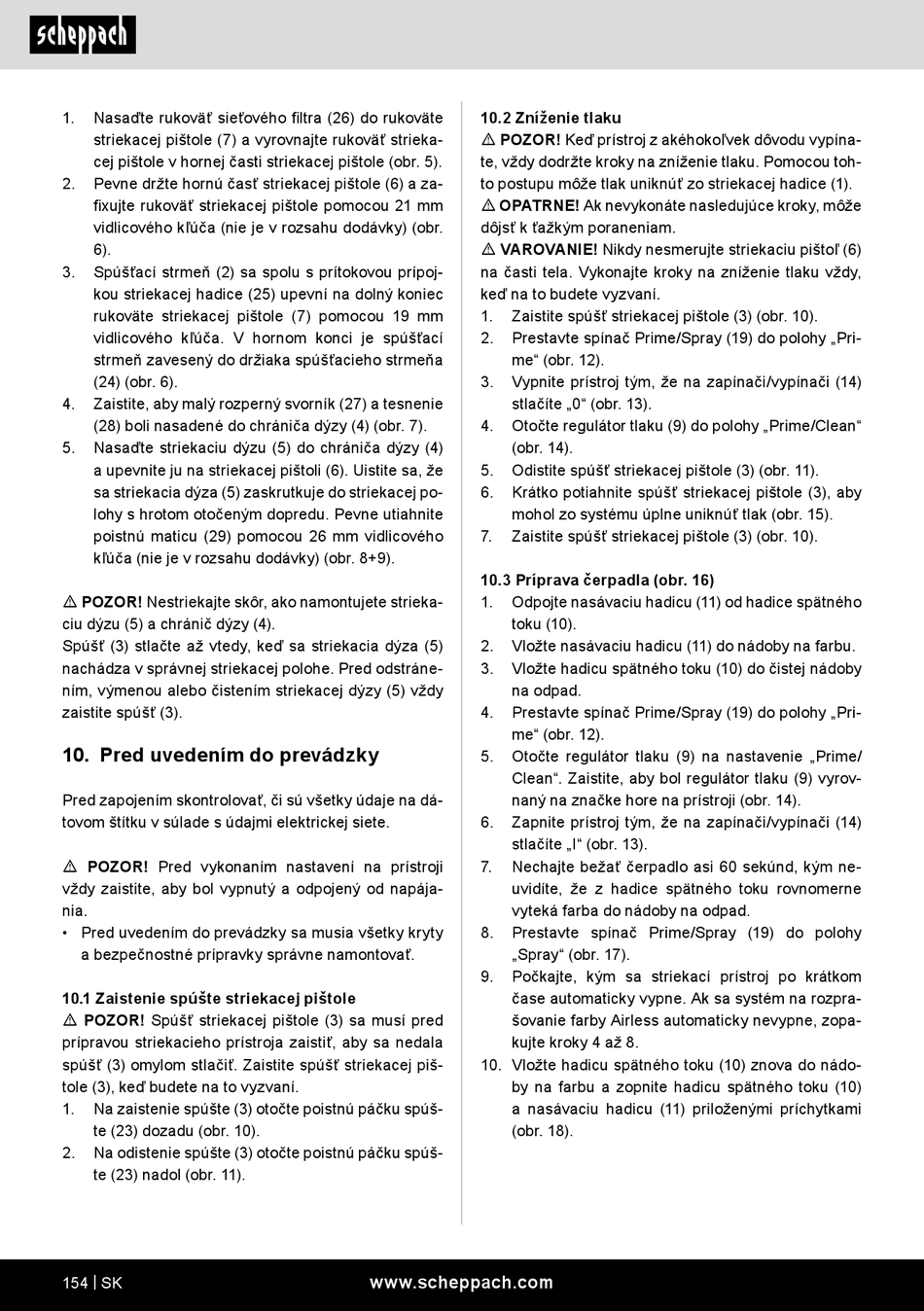

1. Nasaďte rukoväť sieťového filtra (26) do rukoväte
striekacej pištole (7) a vyrovnajte rukoväť strieka-
cej pištole v hornej časti striekacej pištole (obr. 5).
2. Pevne držte hornú časť striekacej pištole (6) a za-
fixujte rukoväť striekacej pištole pomocou 21 mm
vidlicového kľúča (nie je v rozsahu dodávky) (obr.
6).
3. Spúšťací strmeň (2) sa spolu s prítokovou prípoj-
kou striekacej hadice (25) upevní na dolný koniec
rukoväte striekacej pištole (7) pomocou 19 mm
vidlicového kľúča. V hornom konci je spúšťací
strmeň zavesený do držiaka spúšťacieho strmeňa
(24) (obr. 6).
4. Zaistite, aby malý rozperný svorník (27) a tesnenie
(28) boli nasadené do chrániča dýzy (4) (obr. 7).
5. Nasaďte striekaciu dýzu (5) do chrániča dýzy (4)
a upevnite ju na striekacej pištoli (6). Uistite sa, že
sa striekacia dýza (5) zaskrutkuje do striekacej po-
lohy s hrotom otočeným dopredu. Pevne utiahnite
poistnú maticu (29) pomocou 26 mm vidlicového
kľúča (nie je v rozsahu dodávky) (obr. 8+9).
m POZOR! Nestriekajte skôr, ako namontujete strieka-
ciu dýzu (5) a chránič dýzy (4).
Spúšť (3) stlačte až vtedy, keď sa striekacia dýza (5)
nachádza v správnej striekacej polohe. Pred odstráne-
ním, výmenou alebo čistením striekacej dýzy (5) vždy
zaistite spúšť (3).
10. Pred uvedením do prevádzky
Pred zapojením skontrolovať, či sú všetky údaje na dá-
tovom štítku v súlade s údajmi elektrickej siete.
m POZOR! Pred vykonaním nastavení na prístroji
vždy zaistite, aby bol vypnutý a odpojený od napája-
nia.
• Pred uvedením do prevádzky sa musia všetky kryty
a bezpečnostné prípravky správne namontovať.
10.1 Zaistenie spúšte striekacej pištole
m POZOR! Spúšť striekacej pištole (3) sa musí pred
prípravou striekacieho prístroja zaistiť, aby sa nedala
spúšť (3) omylom stlačiť. Zaistite spúšť striekacej piš-
tole (3), keď budete na to vyzvaní.
1. Na zaistenie spúšte (3) otočte poistnú páčku spúš-
te (23) dozadu (obr. 10).
2. Na odistenie spúšte (3) otočte poistnú páčku spúš-
te (23) nadol (obr. 11).
154 | SK
10.2 Zníženie tlaku
m POZOR! Keď prístroj z akéhokoľvek dôvodu vypína-
te, vždy dodržte kroky na zníženie tlaku. Pomocou toh-
to postupu môže tlak uniknúť zo striekacej hadice (1).
m OPATRNE! Ak nevykonáte nasledujúce kroky, môže
dôjsť k ťažkým poraneniam.
m VAROVANIE! Nikdy nesmerujte striekaciu pištoľ (6)
na časti tela. Vykonajte kroky na zníženie tlaku vždy,
keď na to budete vyzvaní.
1. Zaistite spúšť striekacej pištole (3) (obr. 10).
2. Prestavte spínač Prime/Spray (19) do polohy „Pri-
me" (obr. 12).
3. Vypnite prístroj tým, že na zapínači/vypínači (14)
stlačíte „0" (obr. 13).
4. Otočte regulátor tlaku (9) do polohy „Prime/Clean"
(obr. 14).
5. Odistite spúšť striekacej pištole (3) (obr. 11).
6. Krátko potiahnite spúšť striekacej pištole (3), aby
mohol zo systému úplne uniknúť tlak (obr. 15).
7. Zaistite spúšť striekacej pištole (3) (obr. 10).
10.3 Príprava čerpadla (obr. 16)
1. Odpojte nasávaciu hadicu (11) od hadice spätného
toku (10).
2. Vložte nasávaciu hadicu (11) do nádoby na farbu.
3. Vložte hadicu spätného toku (10) do čistej nádoby
na odpad.
4. Prestavte spínač Prime/Spray (19) do polohy „Pri-
me" (obr. 12).
5. Otočte regulátor tlaku (9) na nastavenie „Prime/
Clean". Zaistite, aby bol regulátor tlaku (9) vyrov-
naný na značke hore na prístroji (obr. 14).
6. Zapnite prístroj tým, že na zapínači/vypínači (14)
stlačíte „I" (obr. 13).
7. Nechajte bežať čerpadlo asi 60 sekúnd, kým ne-
uvidíte, že z hadice spätného toku rovnomerne
vyteká farba do nádoby na odpad.
8. Prestavte spínač Prime/Spray (19) do polohy
„Spray" (obr. 17).
9. Počkajte, kým sa striekací prístroj po krátkom
čase automaticky vypne. Ak sa systém na rozpra-
šovanie farby Airless automaticky nevypne, zopa-
kujte kroky 4 až 8.
10. Vložte hadicu spätného toku (10) znova do nádo-
by na farbu a zopnite hadicu spätného toku (10)
a nasávaciu hadicu (11) priloženými príchytkami
(obr. 18).
