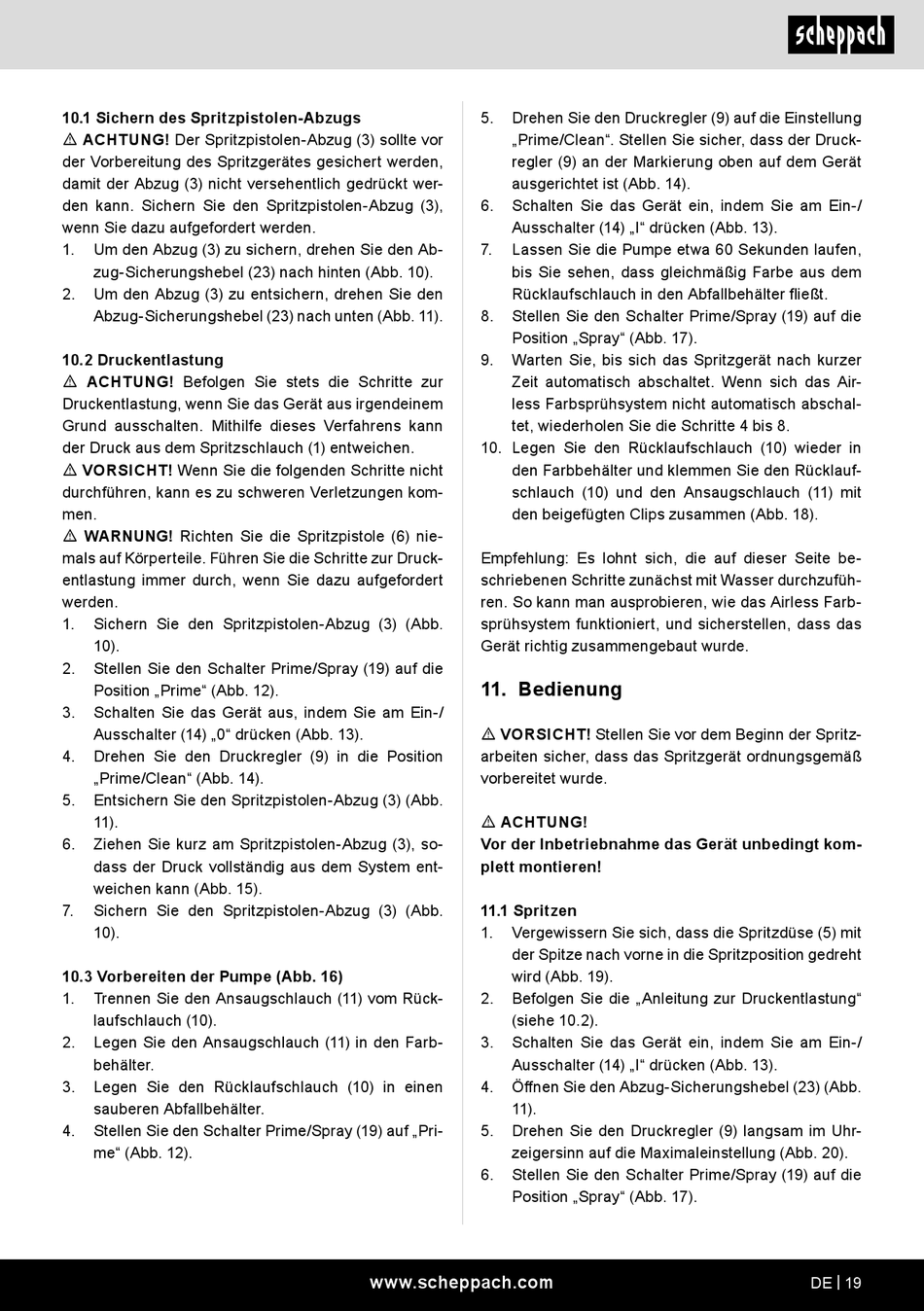

Scheppach ACS3000 Original Bedienungsanleitung Seite 19

10.1 Sichern des Spritzpistolen-Abzugs
m ACHTUNG! Der Spritzpistolen-Abzug (3) sollte vor
der Vorbereitung des Spritzgerätes gesichert werden,
damit der Abzug (3) nicht versehentlich gedrückt wer-
den kann. Sichern Sie den Spritzpistolen-Abzug (3),
wenn Sie dazu aufgefordert werden.
1. Um den Abzug (3) zu sichern, drehen Sie den Ab-
zug-Sicherungshebel (23) nach hinten (Abb. 10).
2. Um den Abzug (3) zu entsichern, drehen Sie den
Abzug-Sicherungshebel (23) nach unten (Abb. 11).
10.2 Druckentlastung
m ACHTUNG! Befolgen Sie stets die Schritte zur
Druckentlastung, wenn Sie das Gerät aus irgendeinem
Grund ausschalten. Mithilfe dieses Verfahrens kann
der Druck aus dem Spritzschlauch (1) entweichen.
m VORSICHT! Wenn Sie die folgenden Schritte nicht
durchführen, kann es zu schweren Verletzungen kom-
men.
m WARNUNG! Richten Sie die Spritzpistole (6) nie-
mals auf Körperteile. Führen Sie die Schritte zur Druck-
entlastung immer durch, wenn Sie dazu aufgefordert
werden.
1. Sichern Sie den Spritzpistolen-Abzug (3) (Abb.
10).
2. Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Prime" (Abb. 12).
3. Schalten Sie das Gerät aus, indem Sie am Ein-/
Ausschalter (14) „0" drücken (Abb. 13).
4. Drehen Sie den Druckregler (9) in die Position
„Prime/Clean" (Abb. 14).
5. Entsichern Sie den Spritzpistolen-Abzug (3) (Abb.
11).
6. Ziehen Sie kurz am Spritzpistolen-Abzug (3), so-
dass der Druck vollständig aus dem System ent-
weichen kann (Abb. 15).
7. Sichern Sie den Spritzpistolen-Abzug (3) (Abb.
10).
10.3 Vorbereiten der Pumpe (Abb. 16)
1. Trennen Sie den Ansaugschlauch (11) vom Rück-
laufschlauch (10).
2. Legen Sie den Ansaugschlauch (11) in den Farb-
behälter.
3. Legen Sie den Rücklaufschlauch (10) in einen
sauberen Abfallbehälter.
4. Stellen Sie den Schalter Prime/Spray (19) auf „Pri-
me" (Abb. 12).
5. Drehen Sie den Druckregler (9) auf die Einstellung
„Prime/Clean". Stellen Sie sicher, dass der Druck-
regler (9) an der Markierung oben auf dem Gerät
ausgerichtet ist (Abb. 14).
6. Schalten Sie das Gerät ein, indem Sie am Ein-/
Ausschalter (14) „I" drücken (Abb. 13).
7. Lassen Sie die Pumpe etwa 60 Sekunden laufen,
bis Sie sehen, dass gleichmäßig Farbe aus dem
Rücklaufschlauch in den Abfallbehälter fließt.
8. Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Spray" (Abb. 17).
9. Warten Sie, bis sich das Spritzgerät nach kurzer
Zeit automatisch abschaltet. Wenn sich das Air-
less Farbsprühsystem nicht automatisch abschal-
tet, wiederholen Sie die Schritte 4 bis 8.
10. Legen Sie den Rücklaufschlauch (10) wieder in
den Farbbehälter und klemmen Sie den Rücklauf-
schlauch (10) und den Ansaugschlauch (11) mit
den beigefügten Clips zusammen (Abb. 18).
Empfehlung: Es lohnt sich, die auf dieser Seite be-
schriebenen Schritte zunächst mit Wasser durchzufüh-
ren. So kann man ausprobieren, wie das Airless Farb-
sprühsystem funktioniert, und sicherstellen, dass das
Gerät richtig zusammengebaut wurde.
11. Bedienung
m VORSICHT! Stellen Sie vor dem Beginn der Spritz-
arbeiten sicher, dass das Spritzgerät ordnungsgemäß
vorbereitet wurde.
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
11.1 Spritzen
1. Vergewissern Sie sich, dass die Spritzdüse (5) mit
der Spitze nach vorne in die Spritzposition gedreht
wird (Abb. 19).
2. Befolgen Sie die „Anleitung zur Druckentlastung"
(siehe 10.2).
3. Schalten Sie das Gerät ein, indem Sie am Ein-/
Ausschalter (14) „I" drücken (Abb. 13).
4. Öffnen Sie den Abzug-Sicherungshebel (23) (Abb.
11).
5. Drehen Sie den Druckregler (9) langsam im Uhr-
zeigersinn auf die Maximaleinstellung (Abb. 20).
6. Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Spray" (Abb. 17).
