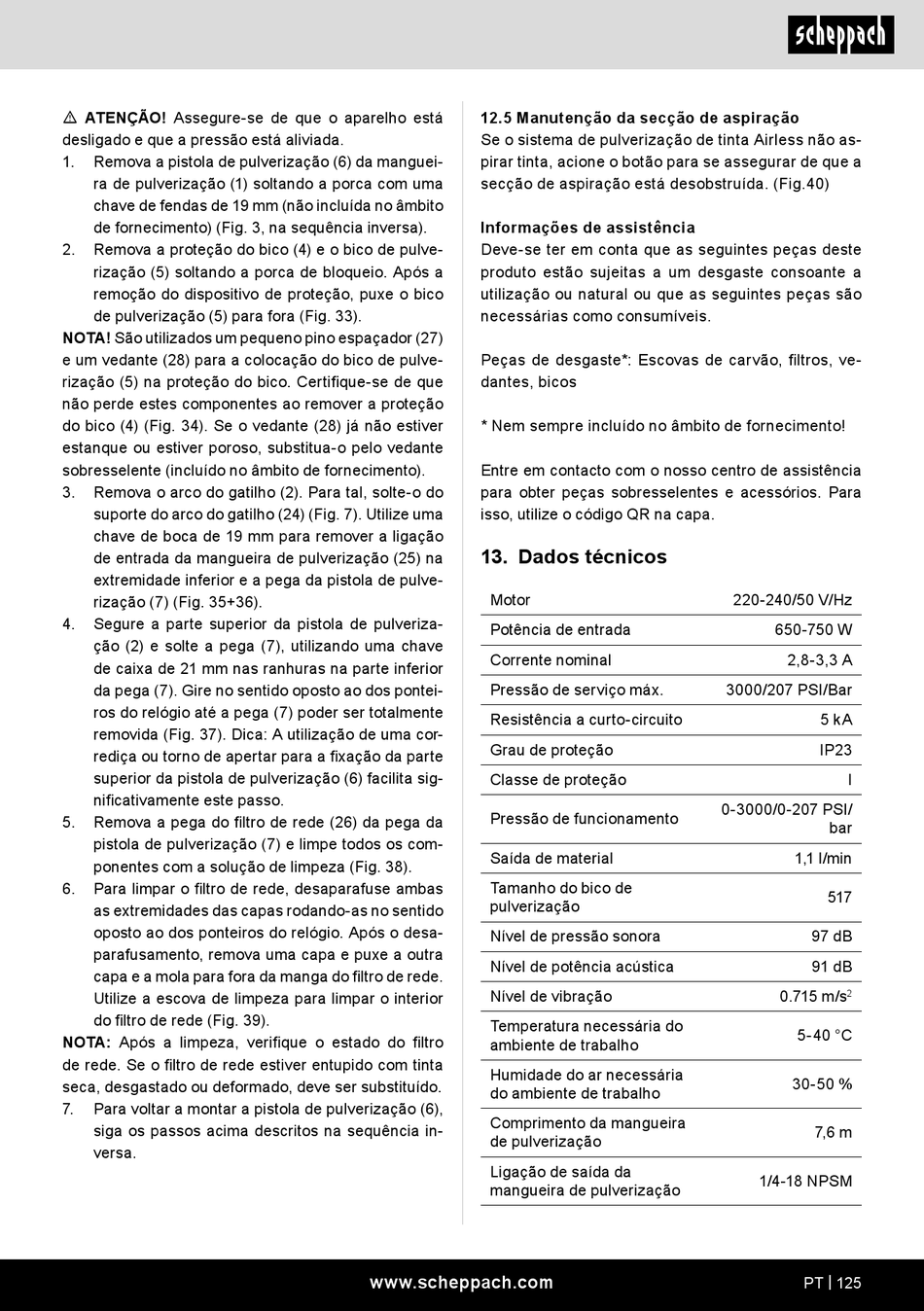

m ATENÇÃO! Assegure-se de que o aparelho está
desligado e que a pressão está aliviada.
1. Remova a pistola de pulverização (6) da manguei-
ra de pulverização (1) soltando a porca com uma
chave de fendas de 19 mm (não incluída no âmbito
de fornecimento) (Fig. 3, na sequência inversa).
2. Remova a proteção do bico (4) e o bico de pulve-
rização (5) soltando a porca de bloqueio. Após a
remoção do dispositivo de proteção, puxe o bico
de pulverização (5) para fora (Fig. 33).
NOTA! São utilizados um pequeno pino espaçador (27)
e um vedante (28) para a colocação do bico de pulve-
rização (5) na proteção do bico. Certifique-se de que
não perde estes componentes ao remover a proteção
do bico (4) (Fig. 34). Se o vedante (28) já não estiver
estanque ou estiver poroso, substitua-o pelo vedante
sobresselente (incluído no âmbito de fornecimento).
3. Remova o arco do gatilho (2). Para tal, solte-o do
suporte do arco do gatilho (24) (Fig. 7). Utilize uma
chave de boca de 19 mm para remover a ligação
de entrada da mangueira de pulverização (25) na
extremidade inferior e a pega da pistola de pulve-
rização (7) (Fig. 35+36).
4. Segure a parte superior da pistola de pulveriza-
ção (2) e solte a pega (7), utilizando uma chave
de caixa de 21 mm nas ranhuras na parte inferior
da pega (7). Gire no sentido oposto ao dos pontei-
ros do relógio até a pega (7) poder ser totalmente
removida (Fig. 37). Dica: A utilização de uma cor-
rediça ou torno de apertar para a fixação da parte
superior da pistola de pulverização (6) facilita sig-
nificativamente este passo.
5. Remova a pega do filtro de rede (26) da pega da
pistola de pulverização (7) e limpe todos os com-
ponentes com a solução de limpeza (Fig. 38).
6. Para limpar o filtro de rede, desaparafuse ambas
as extremidades das capas rodando-as no sentido
oposto ao dos ponteiros do relógio. Após o desa-
parafusamento, remova uma capa e puxe a outra
capa e a mola para fora da manga do filtro de rede.
Utilize a escova de limpeza para limpar o interior
do filtro de rede (Fig. 39).
NOTA: Após a limpeza, verifique o estado do filtro
de rede. Se o filtro de rede estiver entupido com tinta
seca, desgastado ou deformado, deve ser substituído.
7. Para voltar a montar a pistola de pulverização (6),
siga os passos acima descritos na sequência in-
versa.
12.5 Manutenção da secção de aspiração
Se o sistema de pulverização de tinta Airless não as-
pirar tinta, acione o botão para se assegurar de que a
secção de aspiração está desobstruída. (Fig.40)
Informações de assistência
Deve-se ter em conta que as seguintes peças deste
produto estão sujeitas a um desgaste consoante a
utilização ou natural ou que as seguintes peças são
necessárias como consumíveis.
Peças de desgaste*: Escovas de carvão, filtros, ve-
dantes, bicos
* Nem sempre incluído no âmbito de fornecimento!
Entre em contacto com o nosso centro de assistência
para obter peças sobresselentes e acessórios. Para
isso, utilize o código QR na capa.
13. Dados técnicos
Motor
Potência de entrada
Corrente nominal
Pressão de serviço máx.
Resistência a curto-circuito
Grau de proteção
Classe de proteção
Pressão de funcionamento
Saída de material
Tamanho do bico de
pulverização
Nível de pressão sonora
Nível de potência acústica
Nível de vibração
Temperatura necessária do
ambiente de trabalho
Humidade do ar necessária
do ambiente de trabalho
Comprimento da mangueira
de pulverização
Ligação de saída da
mangueira de pulverização
www.scheppach.com
220-240/50 V/Hz
650-750 W
2,8-3,3 A
3000/207 PSI/Bar
5 kA
IP23
I
0-3000/0-207 PSI/
bar
1,1 l/min
517
97 dB
91 dB
0.715 m/s
2
5-40 °C
30-50 %
7,6 m
1/4-18 NPSM
