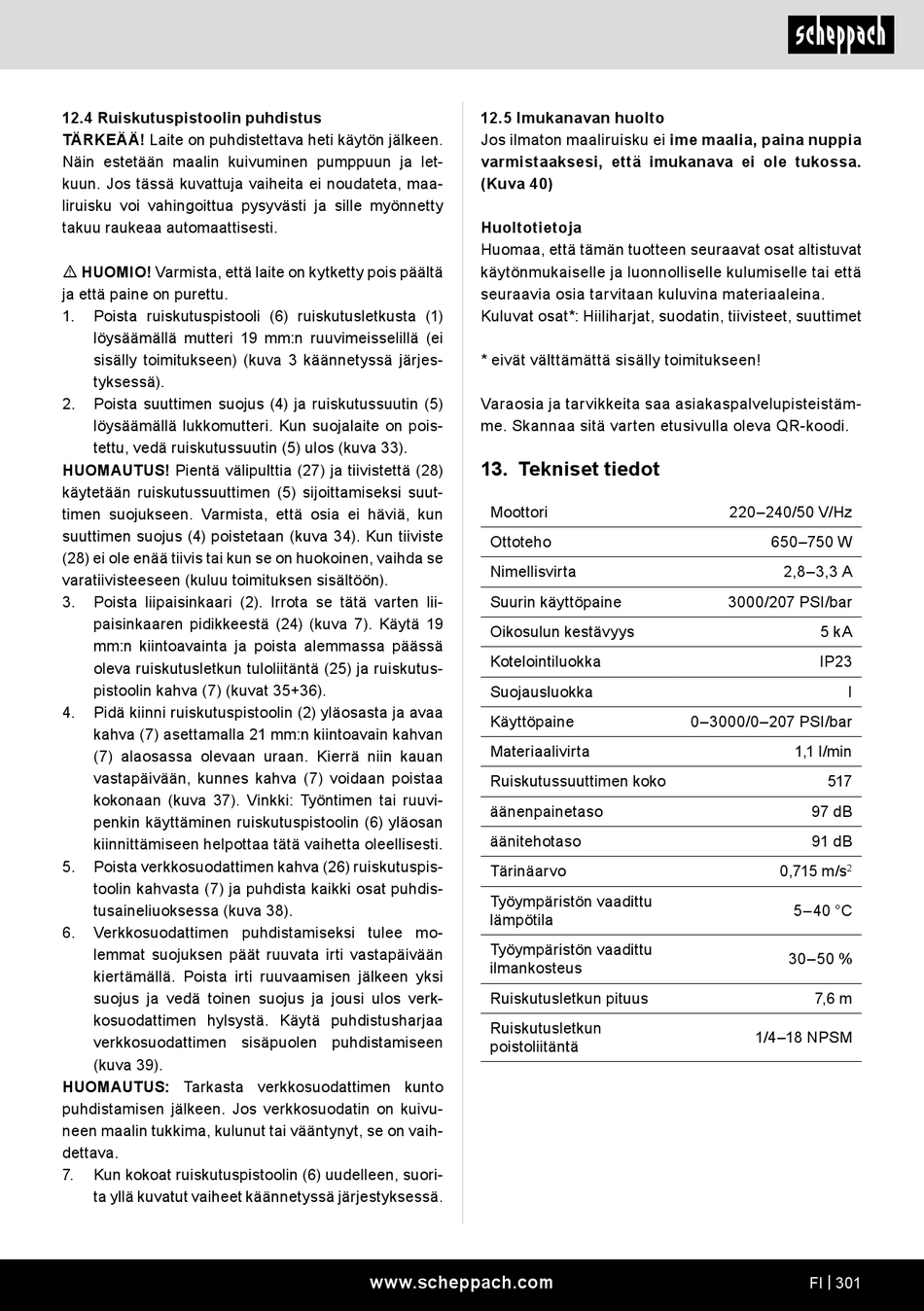

12.4 Ruiskutuspistoolin puhdistus
TÄRKEÄÄ! Laite on puhdistettava heti käytön jälkeen.
Näin estetään maalin kuivuminen pumppuun ja let-
kuun. Jos tässä kuvattuja vaiheita ei noudateta, maa-
liruisku voi vahingoittua pysyvästi ja sille myönnetty
takuu raukeaa automaattisesti.
m HUOMIO! Varmista, että laite on kytketty pois päältä
ja että paine on purettu.
1. Poista ruiskutuspistooli (6) ruiskutusletkusta (1)
löysäämällä mutteri 19 mm:n ruuvimeisselillä (ei
sisälly toimitukseen) (kuva 3 käännetyssä järjes-
tyksessä).
2. Poista suuttimen suojus (4) ja ruiskutussuutin (5)
löysäämällä lukkomutteri. Kun suojalaite on pois-
tettu, vedä ruiskutussuutin (5) ulos (kuva 33).
HUOMAUTUS! Pientä välipulttia (27) ja tiivistettä (28)
käytetään ruiskutussuuttimen (5) sijoittamiseksi suut-
timen suojukseen. Varmista, että osia ei häviä, kun
suuttimen suojus (4) poistetaan (kuva 34). Kun tiiviste
(28) ei ole enää tiivis tai kun se on huokoinen, vaihda se
varatiivisteeseen (kuluu toimituksen sisältöön).
3. Poista liipaisinkaari (2). Irrota se tätä varten lii-
paisinkaaren pidikkeestä (24) (kuva 7). Käytä 19
mm:n kiintoavainta ja poista alemmassa päässä
oleva ruiskutusletkun tuloliitäntä (25) ja ruiskutus-
pistoolin kahva (7) (kuvat 35+36).
4. Pidä kiinni ruiskutuspistoolin (2) yläosasta ja avaa
kahva (7) asettamalla 21 mm:n kiintoavain kahvan
(7) alaosassa olevaan uraan. Kierrä niin kauan
vastapäivään, kunnes kahva (7) voidaan poistaa
kokonaan (kuva 37). Vinkki: Työntimen tai ruuvi-
penkin käyttäminen ruiskutuspistoolin (6) yläosan
kiinnittämiseen helpottaa tätä vaihetta oleellisesti.
5. Poista verkkosuodattimen kahva (26) ruiskutuspis-
toolin kahvasta (7) ja puhdista kaikki osat puhdis-
tusaineliuoksessa (kuva 38).
6. Verkkosuodattimen puhdistamiseksi tulee mo-
lemmat suojuksen päät ruuvata irti vastapäivään
kiertämällä. Poista irti ruuvaamisen jälkeen yksi
suojus ja vedä toinen suojus ja jousi ulos verk-
kosuodattimen hylsystä. Käytä puhdistusharjaa
verkkosuodattimen sisäpuolen puhdistamiseen
(kuva 39).
HUOMAUTUS: Tarkasta verkkosuodattimen kunto
puhdistamisen jälkeen. Jos verkkosuodatin on kuivu-
neen maalin tukkima, kulunut tai vääntynyt, se on vaih-
dettava.
7. Kun kokoat ruiskutuspistoolin (6) uudelleen, suori-
ta yllä kuvatut vaiheet käännetyssä järjestyksessä.
12.5 Imukanavan huolto
Jos ilmaton maaliruisku ei ime maalia, paina nuppia
varmistaaksesi, että imukanava ei ole tukossa.
(Kuva 40)
Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat
käytönmukaiselle ja luonnolliselle kulumiselle tai että
seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: Hiiliharjat, suodatin, tiivisteet, suuttimet
* eivät välttämättä sisälly toimitukseen!
Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm-
me. Skannaa sitä varten etusivulla oleva QR-koodi.
13. Tekniset tiedot
Moottori
Ottoteho
Nimellisvirta
Suurin käyttöpaine
Oikosulun kestävyys
Kotelointiluokka
Suojausluokka
Käyttöpaine
Materiaalivirta
Ruiskutussuuttimen koko
äänenpainetaso
äänitehotaso
Tärinäarvo
Työympäristön vaadittu
lämpötila
Työympäristön vaadittu
ilmankosteus
Ruiskutusletkun pituus
Ruiskutusletkun
poistoliitäntä
www.scheppach.com
220–240/50 V/Hz
650–750 W
2,8–3,3 A
3000/207 PSI/bar
5 kA
IP23
I
0–3000/0–207 PSI/bar
1,1 l/min
517
97 dB
91 dB
0,715 m/s
2
5–40 °C
30–50 %
7,6 m
1/4–18 NPSM
