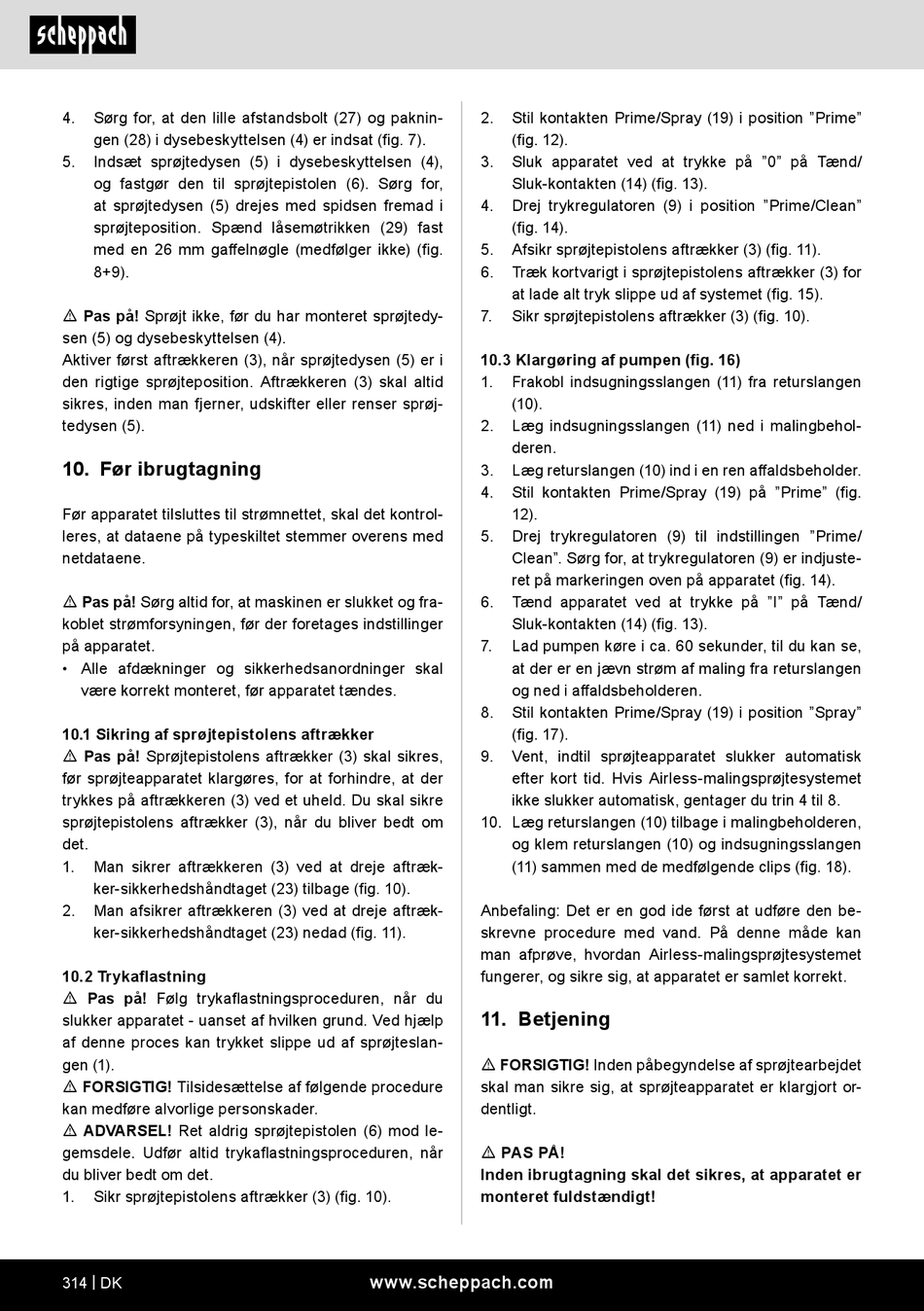

Scheppach ACS3000 Original Bedienungsanleitung Seite 314

4. Sørg for, at den lille afstandsbolt (27) og paknin-
gen (28) i dysebeskyttelsen (4) er indsat (fig. 7).
5. Indsæt sprøjtedysen (5) i dysebeskyttelsen (4),
og fastgør den til sprøjtepistolen (6). Sørg for,
at sprøjtedysen (5) drejes med spidsen fremad i
sprøjteposition. Spænd låsemøtrikken (29) fast
med en 26 mm gaffelnøgle (medfølger ikke) (fig.
8+9).
m Pas på! Sprøjt ikke, før du har monteret sprøjtedy-
sen (5) og dysebeskyttelsen (4).
Aktiver først aftrækkeren (3), når sprøjtedysen (5) er i
den rigtige sprøjteposition. Aftrækkeren (3) skal altid
sikres, inden man fjerner, udskifter eller renser sprøj-
tedysen (5).
10. Før ibrugtagning
Før apparatet tilsluttes til strømnettet, skal det kontrol-
leres, at dataene på typeskiltet stemmer overens med
netdataene.
m Pas på! Sørg altid for, at maskinen er slukket og fra-
koblet strømforsyningen, før der foretages indstillinger
på apparatet.
• Alle afdækninger og sikkerhedsanordninger skal
være korrekt monteret, før apparatet tændes.
10.1 Sikring af sprøjtepistolens aftrækker
m Pas på! Sprøjtepistolens aftrækker (3) skal sikres,
før sprøjteapparatet klargøres, for at forhindre, at der
trykkes på aftrækkeren (3) ved et uheld. Du skal sikre
sprøjtepistolens aftrækker (3), når du bliver bedt om
det.
1. Man sikrer aftrækkeren (3) ved at dreje aftræk-
ker-sikkerhedshåndtaget (23) tilbage (fig. 10).
2. Man afsikrer aftrækkeren (3) ved at dreje aftræk-
ker-sikkerhedshåndtaget (23) nedad (fig. 11).
10.2 Trykaflastning
m Pas på! Følg trykaflastningsproceduren, når du
slukker apparatet - uanset af hvilken grund. Ved hjælp
af denne proces kan trykket slippe ud af sprøjteslan-
gen (1).
m FORSIGTIG! Tilsidesættelse af følgende procedure
kan medføre alvorlige personskader.
m ADVARSEL! Ret aldrig sprøjtepistolen (6) mod le-
gemsdele. Udfør altid trykaflastningsproceduren, når
du bliver bedt om det.
1. Sikr sprøjtepistolens aftrækker (3) (fig. 10).
314 | DK
2. Stil kontakten Prime/Spray (19) i position "Prime"
(fig. 12).
3. Sluk apparatet ved at trykke på "0" på Tænd/
Sluk-kontakten (14) (fig. 13).
4. Drej trykregulatoren (9) i position "Prime/Clean"
(fig. 14).
5. Afsikr sprøjtepistolens aftrækker (3) (fig. 11).
6. Træk kortvarigt i sprøjtepistolens aftrækker (3) for
at lade alt tryk slippe ud af systemet (fig. 15).
7. Sikr sprøjtepistolens aftrækker (3) (fig. 10).
10.3 Klargøring af pumpen (fig. 16)
1. Frakobl indsugningsslangen (11) fra returslangen
(10).
2. Læg indsugningsslangen (11) ned i malingbehol-
deren.
3. Læg returslangen (10) ind i en ren affaldsbeholder.
4. Stil kontakten Prime/Spray (19) på "Prime" (fig.
12).
5. Drej trykregulatoren (9) til indstillingen "Prime/
Clean". Sørg for, at trykregulatoren (9) er indjuste-
ret på markeringen oven på apparatet (fig. 14).
6. Tænd apparatet ved at trykke på "I" på Tænd/
Sluk-kontakten (14) (fig. 13).
7. Lad pumpen køre i ca. 60 sekunder, til du kan se,
at der er en jævn strøm af maling fra returslangen
og ned i affaldsbeholderen.
8. Stil kontakten Prime/Spray (19) i position "Spray"
(fig. 17).
9. Vent, indtil sprøjteapparatet slukker automatisk
efter kort tid. Hvis Airless-malingsprøjtesystemet
ikke slukker automatisk, gentager du trin 4 til 8.
10. Læg returslangen (10) tilbage i malingbeholderen,
og klem returslangen (10) og indsugningsslangen
(11) sammen med de medfølgende clips (fig. 18).
Anbefaling: Det er en god ide først at udføre den be-
skrevne procedure med vand. På denne måde kan
man afprøve, hvordan Airless-malingsprøjtesystemet
fungerer, og sikre sig, at apparatet er samlet korrekt.
11. Betjening
m FORSIGTIG! Inden påbegyndelse af sprøjtearbejdet
skal man sikre sig, at sprøjteapparatet er klargjort or-
dentligt.
m PAS PÅ!
Inden ibrugtagning skal det sikres, at apparatet er
monteret fuldstændigt!
