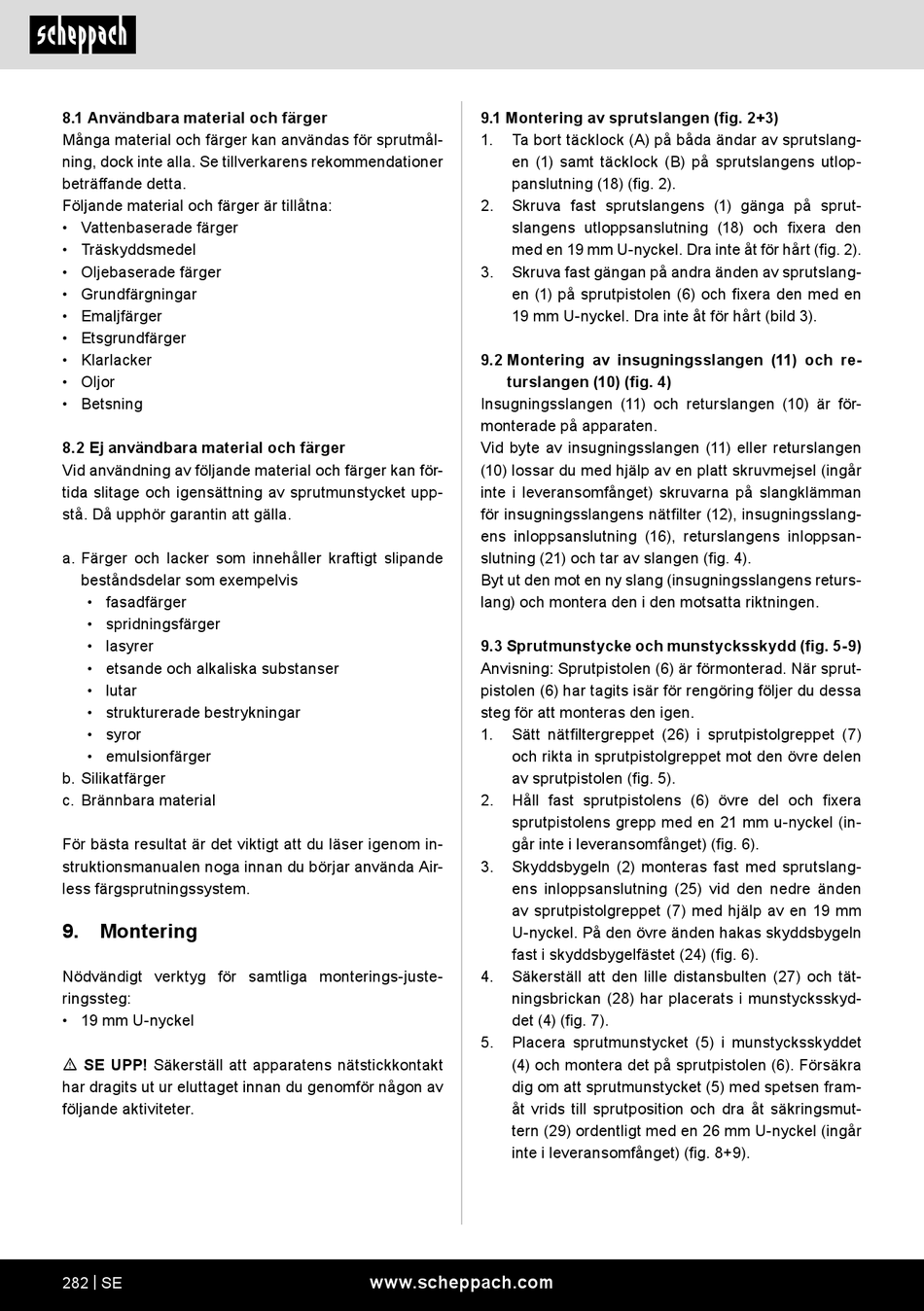

8.1 Användbara material och färger
Många material och färger kan användas för sprutmål-
ning, dock inte alla. Se tillverkarens rekommendationer
beträffande detta.
Följande material och färger är tillåtna:
• Vattenbaserade färger
• Träskyddsmedel
• Oljebaserade färger
• Grundfärgningar
• Emaljfärger
• Etsgrundfärger
• Klarlacker
• Oljor
• Betsning
8.2 Ej användbara material och färger
Vid användning av följande material och färger kan för-
tida slitage och igensättning av sprutmunstycket upp-
stå. Då upphör garantin att gälla.
a. Färger och lacker som innehåller kraftigt slipande
beståndsdelar som exempelvis
• fasadfärger
• spridningsfärger
• lasyrer
• etsande och alkaliska substanser
• lutar
• strukturerade bestrykningar
• syror
• emulsionfärger
b. Silikatfärger
c. Brännbara material
För bästa resultat är det viktigt att du läser igenom in-
struktionsmanualen noga innan du börjar använda Air-
less färgsprutningssystem.
9. Montering
Nödvändigt verktyg för samtliga monterings-juste-
ringssteg:
• 19 mm U-nyckel
m SE UPP! Säkerställ att apparatens nätstickkontakt
har dragits ut ur eluttaget innan du genomför någon av
följande aktiviteter.
282 | SE
9.1 Montering av sprutslangen (fig. 2+3)
1. Ta bort täcklock (A) på båda ändar av sprutslang-
en (1) samt täcklock (B) på sprutslangens utlop-
panslutning (18) (fig. 2).
2. Skruva fast sprutslangens (1) gänga på sprut-
slangens utloppsanslutning (18) och fixera den
med en 19 mm U-nyckel. Dra inte åt för hårt (fig. 2).
3. Skruva fast gängan på andra änden av sprutslang-
en (1) på sprutpistolen (6) och fixera den med en
19 mm U-nyckel. Dra inte åt för hårt (bild 3).
9.2 Montering av insugningsslangen (11) och re-
turslangen (10) (fig. 4)
Insugningsslangen (11) och returslangen (10) är för-
monterade på apparaten.
Vid byte av insugningsslangen (11) eller returslangen
(10) lossar du med hjälp av en platt skruvmejsel (ingår
inte i leveransomfånget) skruvarna på slangklämman
för insugningsslangens nätfilter (12), insugningsslang-
ens inloppsanslutning (16), returslangens inloppsan-
slutning (21) och tar av slangen (fig. 4).
Byt ut den mot en ny slang (insugningsslangens returs-
lang) och montera den i den motsatta riktningen.
9.3 Sprutmunstycke och munstycksskydd (fig. 5-9)
Anvisning: Sprutpistolen (6) är förmonterad. När sprut-
pistolen (6) har tagits isär för rengöring följer du dessa
steg för att monteras den igen.
1. Sätt nätfiltergreppet (26) i sprutpistolgreppet (7)
och rikta in sprutpistolgreppet mot den övre delen
av sprutpistolen (fig. 5).
2. Håll fast sprutpistolens (6) övre del och fixera
sprutpistolens grepp med en 21 mm u-nyckel (in-
går inte i leveransomfånget) (fig. 6).
3. Skyddsbygeln (2) monteras fast med sprutslang-
ens inloppsanslutning (25) vid den nedre änden
av sprutpistolgreppet (7) med hjälp av en 19 mm
U-nyckel. På den övre änden hakas skyddsbygeln
fast i skyddsbygelfästet (24) (fig. 6).
4. Säkerställ att den lille distansbulten (27) och tät-
ningsbrickan (28) har placerats i munstycksskyd-
det (4) (fig. 7).
5. Placera sprutmunstycket (5) i munstycksskyddet
(4) och montera det på sprutpistolen (6). Försäkra
dig om att sprutmunstycket (5) med spetsen fram-
åt vrids till sprutposition och dra åt säkringsmut-
tern (29) ordentligt med en 26 mm U-nyckel (ingår
inte i leveransomfånget) (fig. 8+9).
