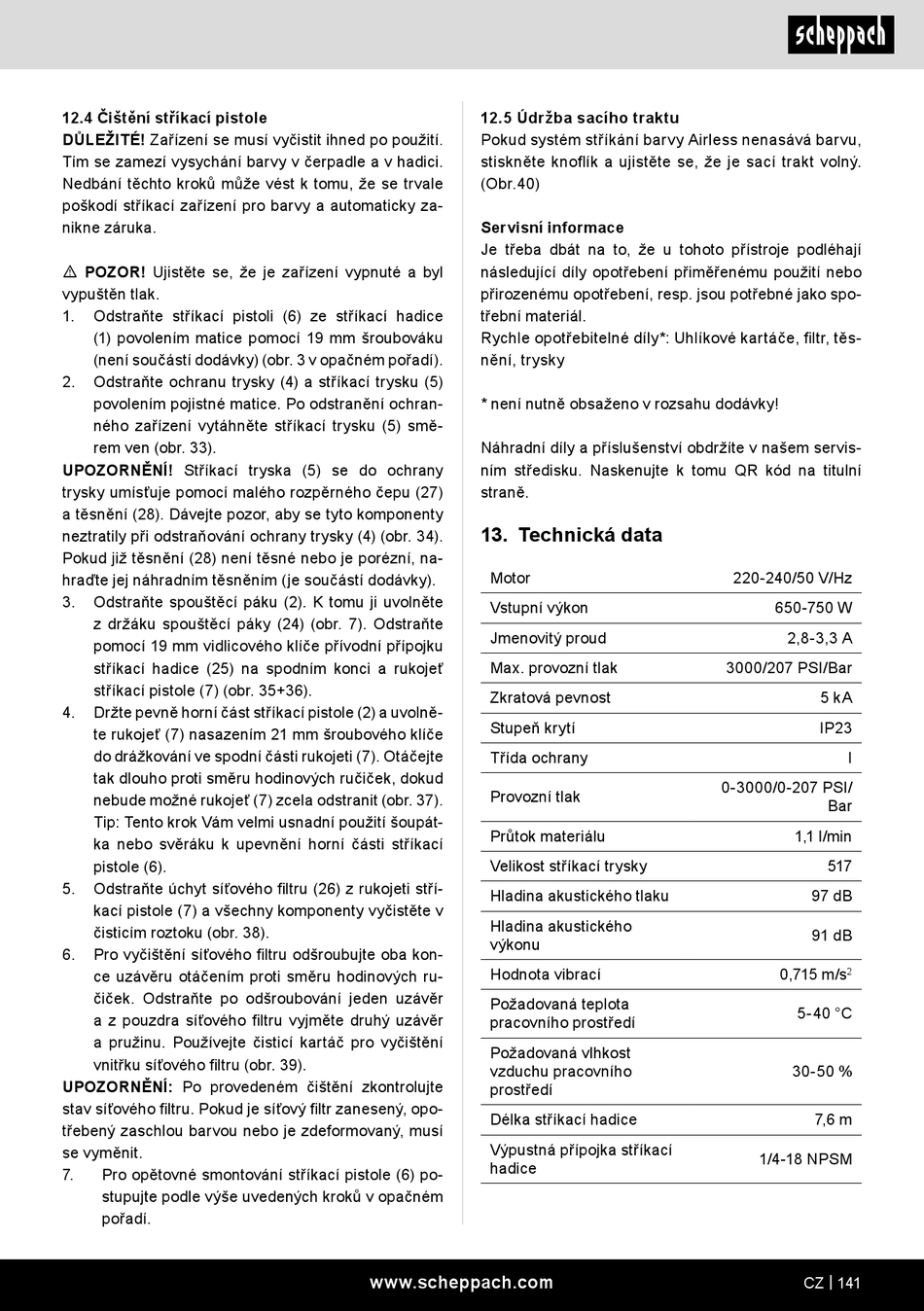

12.4 Čištění stříkací pistole
DŮLEŽITÉ! Zařízení se musí vyčistit ihned po použití.
Tím se zamezí vysychání barvy v čerpadle a v hadici.
Nedbání těchto kroků může vést k tomu, že se trvale
poškodí stříkací zařízení pro barvy a automaticky za-
nikne záruka.
m POZOR! Ujistěte se, že je zařízení vypnuté a byl
vypuštěn tlak.
1. Odstraňte stříkací pistoli (6) ze stříkací hadice
(1) povolením matice pomocí 19 mm šroubováku
(není součástí dodávky) (obr. 3 v opačném pořadí).
2. Odstraňte ochranu trysky (4) a stříkací trysku (5)
povolením pojistné matice. Po odstranění ochran-
ného zařízení vytáhněte stříkací trysku (5) smě-
rem ven (obr. 33).
UPOZORNĚNÍ! Stříkací tryska (5) se do ochrany
trysky umísťuje pomocí malého rozpěrného čepu (27)
a těsnění (28). Dávejte pozor, aby se tyto komponenty
neztratily při odstraňování ochrany trysky (4) (obr. 34).
Pokud již těsnění (28) není těsné nebo je porézní, na-
hraďte jej náhradním těsněním (je součástí dodávky).
3. Odstraňte spouštěcí páku (2). K tomu ji uvolněte
z držáku spouštěcí páky (24) (obr. 7). Odstraňte
pomocí 19 mm vidlicového klíče přívodní přípojku
stříkací hadice (25) na spodním konci a rukojeť
stříkací pistole (7) (obr. 35+36).
4. Držte pevně horní část stříkací pistole (2) a uvolně-
te rukojeť (7) nasazením 21 mm šroubového klíče
do drážkování ve spodní části rukojeti (7). Otáčejte
tak dlouho proti směru hodinových ručiček, dokud
nebude možné rukojeť (7) zcela odstranit (obr. 37).
Tip: Tento krok Vám velmi usnadní použití šoupát-
ka nebo svěráku k upevnění horní části stříkací
pistole (6).
5. Odstraňte úchyt síťového filtru (26) z rukojeti stří-
kací pistole (7) a všechny komponenty vyčistěte v
čisticím roztoku (obr. 38).
6. Pro vyčištění síťového filtru odšroubujte oba kon-
ce uzávěru otáčením proti směru hodinových ru-
čiček. Odstraňte po odšroubování jeden uzávěr
a z pouzdra síťového filtru vyjměte druhý uzávěr
a pružinu. Používejte čisticí kartáč pro vyčištění
vnitřku síťového filtru (obr. 39).
UPOZORNĚNÍ: Po provedeném čištění zkontrolujte
stav síťového filtru. Pokud je síťový filtr zanesený, opo-
třebený zaschlou barvou nebo je zdeformovaný, musí
se vyměnit.
7. Pro opětovné smontování stříkací pistole (6) po-
stupujte podle výše uvedených kroků v opačném
pořadí.
12.5 Údržba sacího traktu
Pokud systém stříkání barvy Airless nenasává barvu,
stiskněte knoflík a ujistěte se, že je sací trakt volný.
(Obr.40)
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spo-
třební materiál.
Rychle opotřebitelné díly*: Uhlíkové kartáče, filtr, těs-
nění, trysky
* není nutně obsaženo v rozsahu dodávky!
Náhradní díly a příslušenství obdržíte v našem servis-
ním středisku. Naskenujte k tomu QR kód na titulní
straně.
13. Technická data
Motor
Vstupní výkon
Jmenovitý proud
Max. provozní tlak
Zkratová pevnost
Stupeň krytí
Třída ochrany
Provozní tlak
Průtok materiálu
Velikost stříkací trysky
Hladina akustického tlaku
Hladina akustického
výkonu
Hodnota vibrací
Požadovaná teplota
pracovního prostředí
Požadovaná vlhkost
vzduchu pracovního
prostředí
Délka stříkací hadice
Výpustná přípojka stříkací
hadice
www.scheppach.com
220-240/50 V/Hz
650-750 W
2,8-3,3 A
3000/207 PSI/Bar
5 kA
IP23
I
0-3000/0-207 PSI/
Bar
1,1 l/min
517
97 dB
91 dB
0,715 m/s
2
5-40 °C
30-50 %
7,6 m
1/4-18 NPSM
