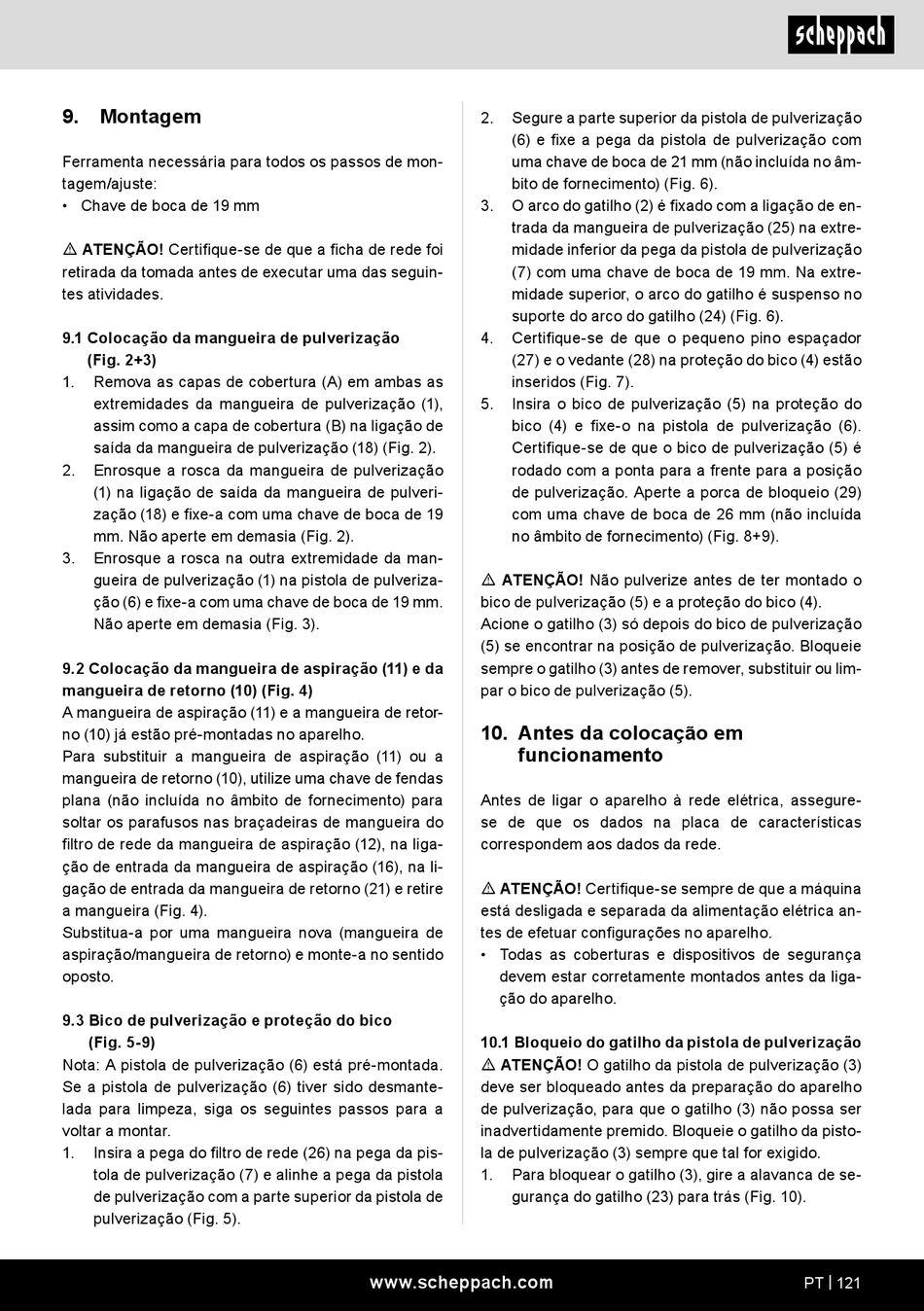

9. Montagem
Ferramenta necessária para todos os passos de mon-
tagem/ajuste:
• Chave de boca de 19 mm
m ATENÇÃO! Certifique-se de que a ficha de rede foi
retirada da tomada antes de executar uma das seguin-
tes atividades.
9.1 Colocação da mangueira de pulverização
(Fig. 2+3)
1. Remova as capas de cobertura (A) em ambas as
extremidades da mangueira de pulverização (1),
assim como a capa de cobertura (B) na ligação de
saída da mangueira de pulverização (18) (Fig. 2).
2. Enrosque a rosca da mangueira de pulverização
(1) na ligação de saída da mangueira de pulveri-
zação (18) e fixe-a com uma chave de boca de 19
mm. Não aperte em demasia (Fig. 2).
3. Enrosque a rosca na outra extremidade da man-
gueira de pulverização (1) na pistola de pulveriza-
ção (6) e fixe-a com uma chave de boca de 19 mm.
Não aperte em demasia (Fig. 3).
9.2 Colocação da mangueira de aspiração (11) e da
mangueira de retorno (10) (Fig. 4)
A mangueira de aspiração (11) e a mangueira de retor-
no (10) já estão pré-montadas no aparelho.
Para substituir a mangueira de aspiração (11) ou a
mangueira de retorno (10), utilize uma chave de fendas
plana (não incluída no âmbito de fornecimento) para
soltar os parafusos nas braçadeiras de mangueira do
filtro de rede da mangueira de aspiração (12), na liga-
ção de entrada da mangueira de aspiração (16), na li-
gação de entrada da mangueira de retorno (21) e retire
a mangueira (Fig. 4).
Substitua-a por uma mangueira nova (mangueira de
aspiração/mangueira de retorno) e monte-a no sentido
oposto.
9.3 Bico de pulverização e proteção do bico
(Fig. 5-9)
Nota: A pistola de pulverização (6) está pré-montada.
Se a pistola de pulverização (6) tiver sido desmante-
lada para limpeza, siga os seguintes passos para a
voltar a montar.
1. Insira a pega do filtro de rede (26) na pega da pis-
tola de pulverização (7) e alinhe a pega da pistola
de pulverização com a parte superior da pistola de
pulverização (Fig. 5).
2. Segure a parte superior da pistola de pulverização
(6) e fixe a pega da pistola de pulverização com
uma chave de boca de 21 mm (não incluída no âm-
bito de fornecimento) (Fig. 6).
3. O arco do gatilho (2) é fixado com a ligação de en-
trada da mangueira de pulverização (25) na extre-
midade inferior da pega da pistola de pulverização
(7) com uma chave de boca de 19 mm. Na extre-
midade superior, o arco do gatilho é suspenso no
suporte do arco do gatilho (24) (Fig. 6).
4. Certifique-se de que o pequeno pino espaçador
(27) e o vedante (28) na proteção do bico (4) estão
inseridos (Fig. 7).
5. Insira o bico de pulverização (5) na proteção do
bico (4) e fixe-o na pistola de pulverização (6).
Certifique-se de que o bico de pulverização (5) é
rodado com a ponta para a frente para a posição
de pulverização. Aperte a porca de bloqueio (29)
com uma chave de boca de 26 mm (não incluída
no âmbito de fornecimento) (Fig. 8+9).
m ATENÇÃO! Não pulverize antes de ter montado o
bico de pulverização (5) e a proteção do bico (4).
Acione o gatilho (3) só depois do bico de pulverização
(5) se encontrar na posição de pulverização. Bloqueie
sempre o gatilho (3) antes de remover, substituir ou lim-
par o bico de pulverização (5).
10. Antes da colocação em
funcionamento
Antes de ligar o aparelho à rede elétrica, assegure-
se de que os dados na placa de características
correspondem aos dados da rede.
m ATENÇÃO! Certifique-se sempre de que a máquina
está desligada e separada da alimentação elétrica an-
tes de efetuar configurações no aparelho.
• Todas as coberturas e dispositivos de segurança
devem estar corretamente montados antes da liga-
ção do aparelho.
10.1 Bloqueio do gatilho da pistola de pulverização
m ATENÇÃO! O gatilho da pistola de pulverização (3)
deve ser bloqueado antes da preparação do aparelho
de pulverização, para que o gatilho (3) não possa ser
inadvertidamente premido. Bloqueie o gatilho da pisto-
la de pulverização (3) sempre que tal for exigido.
1. Para bloquear o gatilho (3), gire a alavanca de se-
gurança do gatilho (23) para trás (Fig. 10).
