Andocken/Abdocken des M540

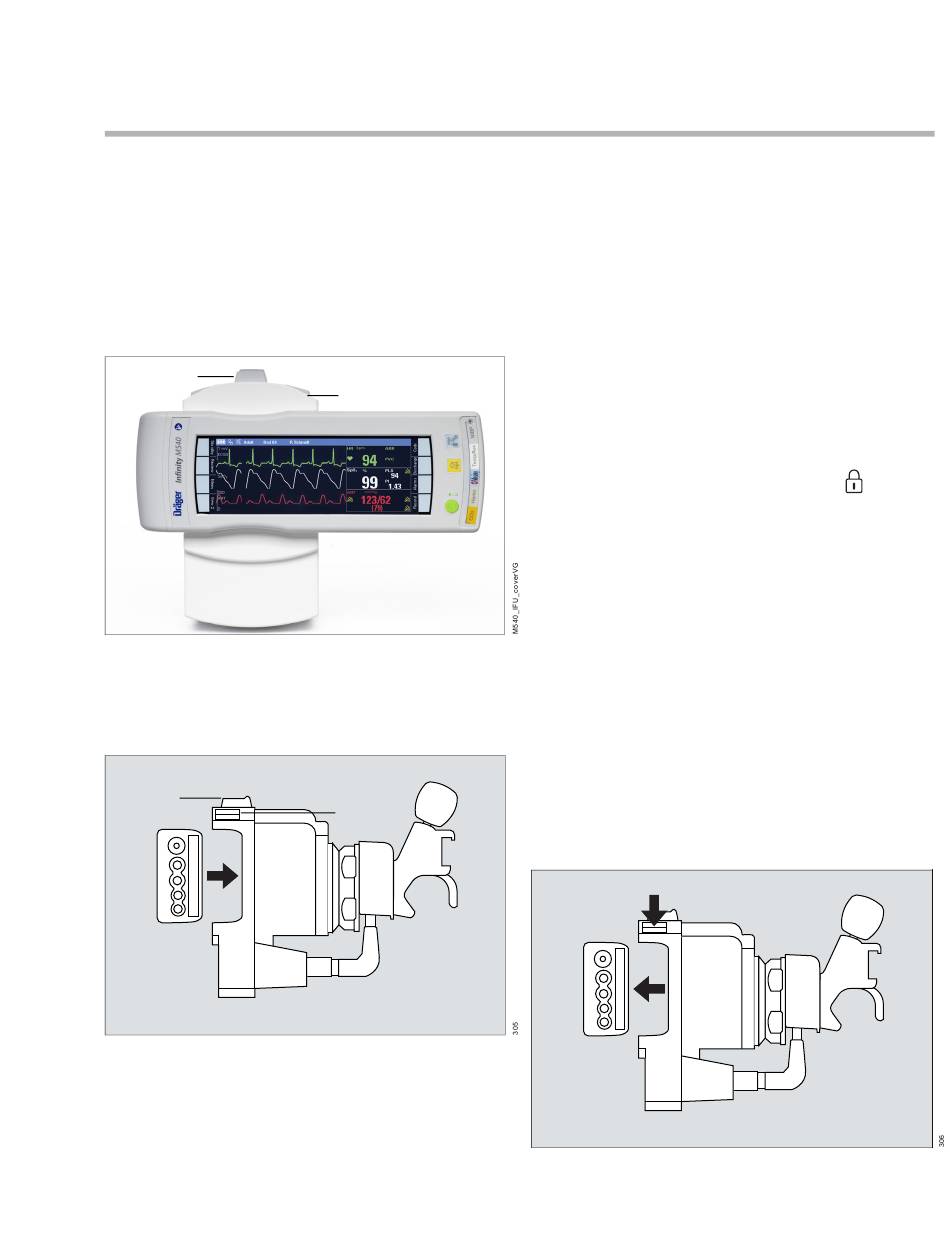

Die folgende Abbildung zeigt eine Seiten- und eine
Vorderansicht der M500, die den M540 in seiner
Position hält.
Vorderansicht der M500 mit
angedocktem M540
A
B
C
Seitenansicht der M500 (M540
abgedockt)
A
B
C
A M500 Verriegelungsschieber
B M540 Patientenmonitor
C M500
Gebrauchsanweisung – Infinity
E
E
D
® Acute Care System – Infinity
Zusammenbau und Vorbereitung
D Schwenkhalter (optional) und Befestigungs-
klemme
E Entriegelungsknopf
So docken Sie den M540 an
1 Richten Sie den eingewölbten Abschnitt des
M540 am entsprechend geformten Abschnitt
der M500 aus.
2 Drücken Sie den M540 (B) in die M500
Dockingstation (C) ein, bis er hörbar einrastet.
3 Schieben Sie den Arretierschieber (A) der
M500 nach vorn in die Sperrposition
M540 zu arretieren.
Informationen, wie Sie den M540 permanent an
seinem Platz sichern, finden Sie auf Seite 44.
So docken Sie den M540 ab
1 Schieben Sie den Arretierschieber (A) der
M500 nach hinten. Wenn sich der Arretier-
schieber nicht bewegen lässt, wurde er
gesperrt. Zum Entsperren des M540 siehe
Seite 44.
2 Halten Sie den M540 gut fest, und drücken Sie
auf einen der Entriegelungsknöpfe der M500
(E – siehe Pfeil).
3 Ziehen Sie den M540 (B) aus der M500 (C).
E
B
C
® M540 – VG7.1
, um den
