Andocken/Abdocken des M540

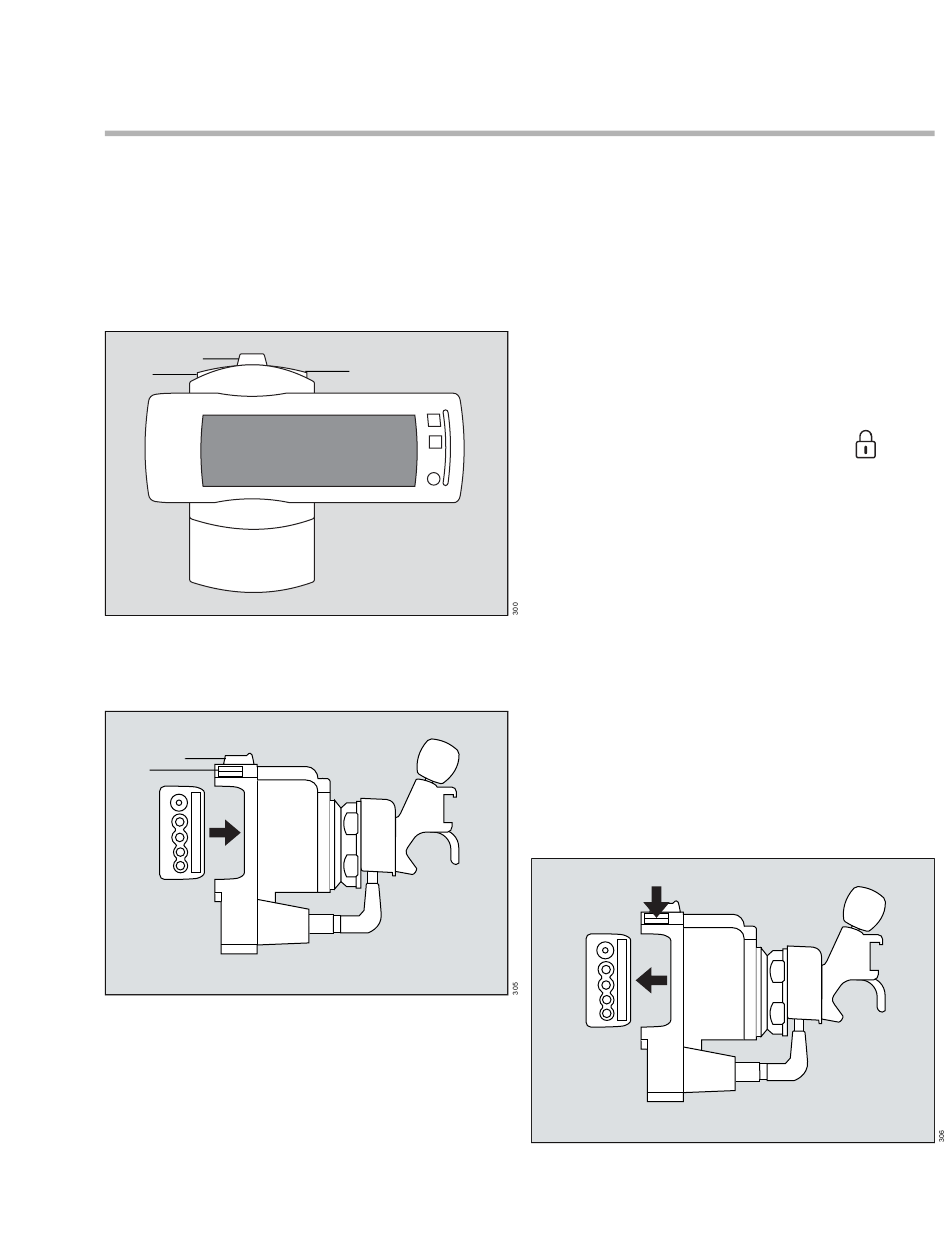

Die folgende Abbildung zeigt eine Vorder- und eine
Seitenansicht der M500, die den M540 in Position
hält.

Vorderansicht der M500 (M540 angedockt)

A
B
D

Seitenansicht der M500 (M540 abgedockt)

A
B
C
D
A M500-Verriegelungsschieber
B Entriegelungsknöpfe zum Entfernen des M540
C M540 Patientenmonitor
D M500
Gebrauchsanweisung – Infinity
B
C
E
Acute Care System – Monitoringanwendungen – SW VG7.n
®
Zusammenbau und Vorbereitung
E Schwenkhalter (optional) und
Befestigungsklemme
So docken Sie den M540 an
1 Richten Sie den eingewölbten Abschnitt des
M540 am entsprechend geformten Abschnitt
der M500 aus.
2 Drücken Sie den M540 (C) in die M500 (D) ein,
bis er hörbar einrastet.
3 Schieben Sie den Arretierschieber (A) der
M500 nach vorn in die Sperrposition
den M540 zu sperren.
Informationen dazu, wie der M540 dauerhaft gegen
Abdocken gesperrt werden kann, befinden sich unter
"Sperren/Entsperren des M540" auf Seite 110.
So docken Sie den M540 ab
1 Schieben Sie den Arretierschieber (A) der M500
nach hinten. Wenn sich der Arretierschieber nicht
bewegen lässt, wurde er dauerhaft gesperrt.
Informationen über das Entsperren des
Arretierschiebers finden Sie auf Seite 110.
2 Halten Sie den M540 gut fest und drücken Sie
auf einen der Entriegelungsknöpfe (B – siehe
Pfeil) der M500.
3 Ziehen Sie den M540 (C) aus der M500 (D).
B
D
C
, um
