Andocken/Abdocken von M540

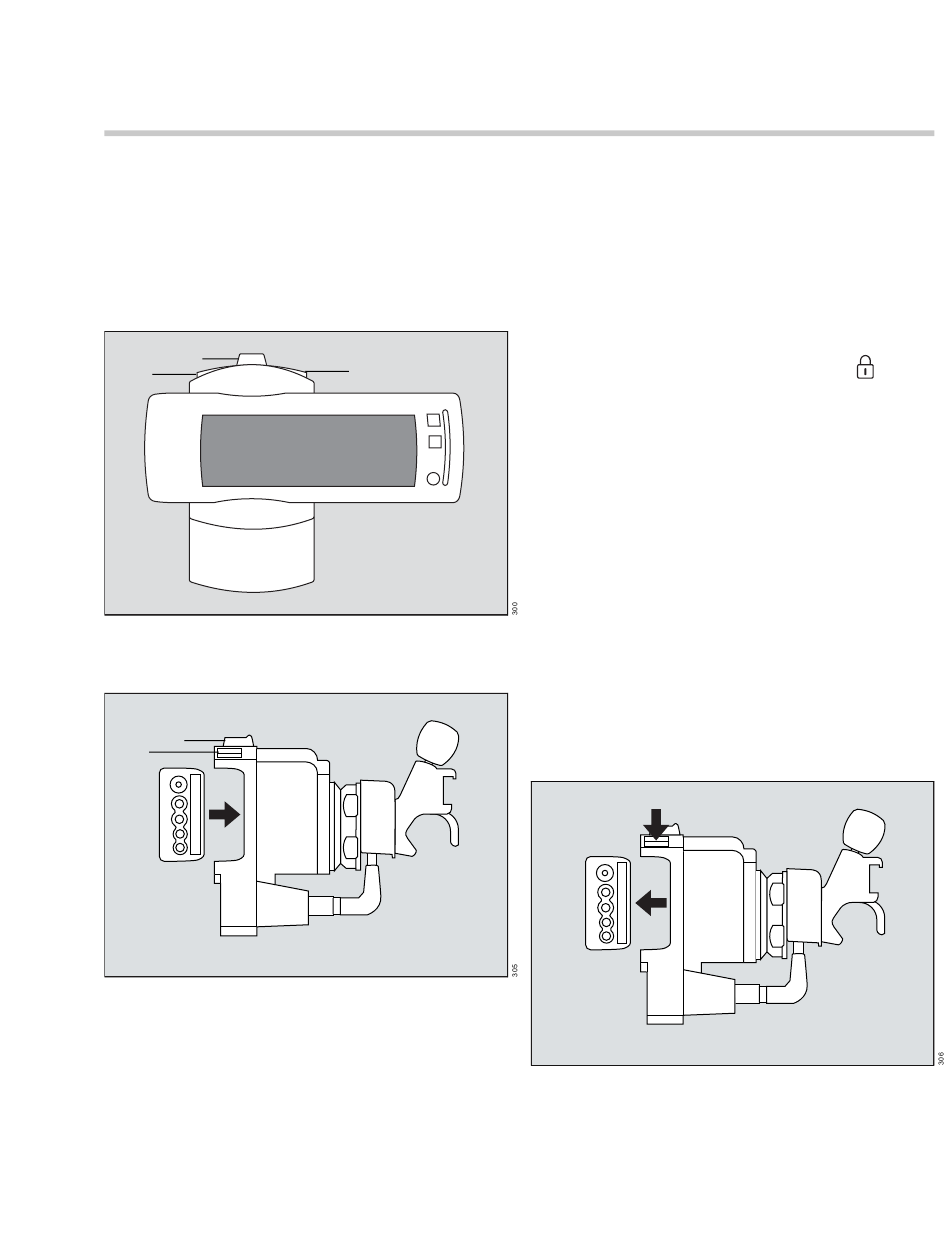

Die folgende Abbildung zeigt eine Vorder- und eine
Seitenansicht der M500, die den M540 in Position
hält.

M500 Vorderansicht (M540 angedockt)

A
B
D

M500 Seitenansicht (M540 abgedockt)

A
B
C
D
A M500-Arretierschieber
B Entriegelungsknöpfe zum Entfernen des M540
C M540 Patientenmonitor
D M500
E Schwenkhalter (optional) und Befestigungs-
klemme
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
B
C
E
Zusammenbau und Vorbereitung
So docken Sie M540 an
1 Richten Sie den eingewölbten Abschnitt des
M540 am entsprechend geformten Abschnitt
der M500 aus.
2 Drücken Sie den M540 (C) in die M500 (D) ein,
bis er hörbar einrastet.
3 Schieben Sie den Arretierschieber (A) der
M500 nach vorn in die Sperrposition
um den M540 zu sperren.
Informationen, wie Sie den M540 dauerhaft gegen
Abdocken sperren, finden Sie unter „Sperren/Ent-
sperren von M540" auf Seite 82.
So docken Sie M540 ab
1 Schieben Sie den Arretierschieber (A) der
M500 nach hinten. Wenn sich der Arretierschie-
ber nicht bewegen lässt, wurde er dauerhaft
gesperrt. Informationen über das Entsperren
des Arretierschiebers finden Sie auf Seite 82.
2 Halten Sie den M540 gut fest und drücken Sie
auf einen der Entriegelungsknöpfe (B – siehe
Pfeil) der M500.
3 Ziehen Sie den M540 (C) aus der M500 (D).
B
D
C
,
