Übersicht
Übersicht
In dieser Gebrauchsanweisung wird der Patienten-
monitor M540 beschrieben. Es handelt sich um
einen robusten, leichten, in einer Hand tragbaren,
transportablen Patientenmonitor mit einem Touch-
screen und einer unabhängigen Benutzerober-
fläche.
Wenn der M540 in einer IACS-Konfiguration
(Infinity Acute Care System) an einer Infinity M500
angedockt ist, dient der M540 als Signal-
erfassungs- und Datenverarbeitungsmodul für
Infinity C500/C700. Angedockt an Infinity M500
kann der M540 auch als Einzelmonitor verwendet
werden.
Zudem ermöglicht der M540 eine nahtlose
Patientenüberwachung – selbst wenn er während
eines Patiententransports von der M500 abgedockt
wird (siehe Seite 86).
Der M540 bietet eine WLAN-Option, mit der
Patientendaten während des Transports an die ICS
(Infinity CentralStation) übertragen werden können.
HINWEIS
Da der M540 auch in einer IACS-Konfiguration
verwendet werden kann, werden in dieser
Gebrauchsanweisung auch einige IACS-Kompo-
nenten beschrieben. Spezifische Informationen
zum IACS können der Gebrauchsanweisung
Infinity Acute Care System – Monitoringanwen-
dungen entnommen werden.
Erläuterung einiger in dieser Gebrauchsanweisung
verwendeter Begriffe:
– Cockpit – Bezeichnet das Infinity C700 Medical
Cockpit oder das Infinity C500 Medical Cockpit;
diese sind Anzeigemodule für das Infinity Acute
Care System
– M540 – Bezeichnet den Patientenmonitor
Infinity M540
– M500 – Bezeichnet die Dockingstation Infinity
M500, an der der M540 befestigt wird und über
die die interne Batterie des M540 geladen wird
28 Gebrauchsanweisung – Infinity
– Andocken des M540 – Der Vorgang des
Einsetzens des M540 in die M500.
– Patienten- und Benutzerstandardeinstellungen
(als Profile bezeichnet) werden auf der M500
gespeichert. Detaillierte Informationen befinden
sich im Kapitel Bedienkonzept (Seite 49).
Wenn der M540 nicht in einer IACS-Konfiguration
verwendet wird, kann er zum Laden der Batterie in
einer Einzelplatzkonfiguration an die M500
angedockt werden.

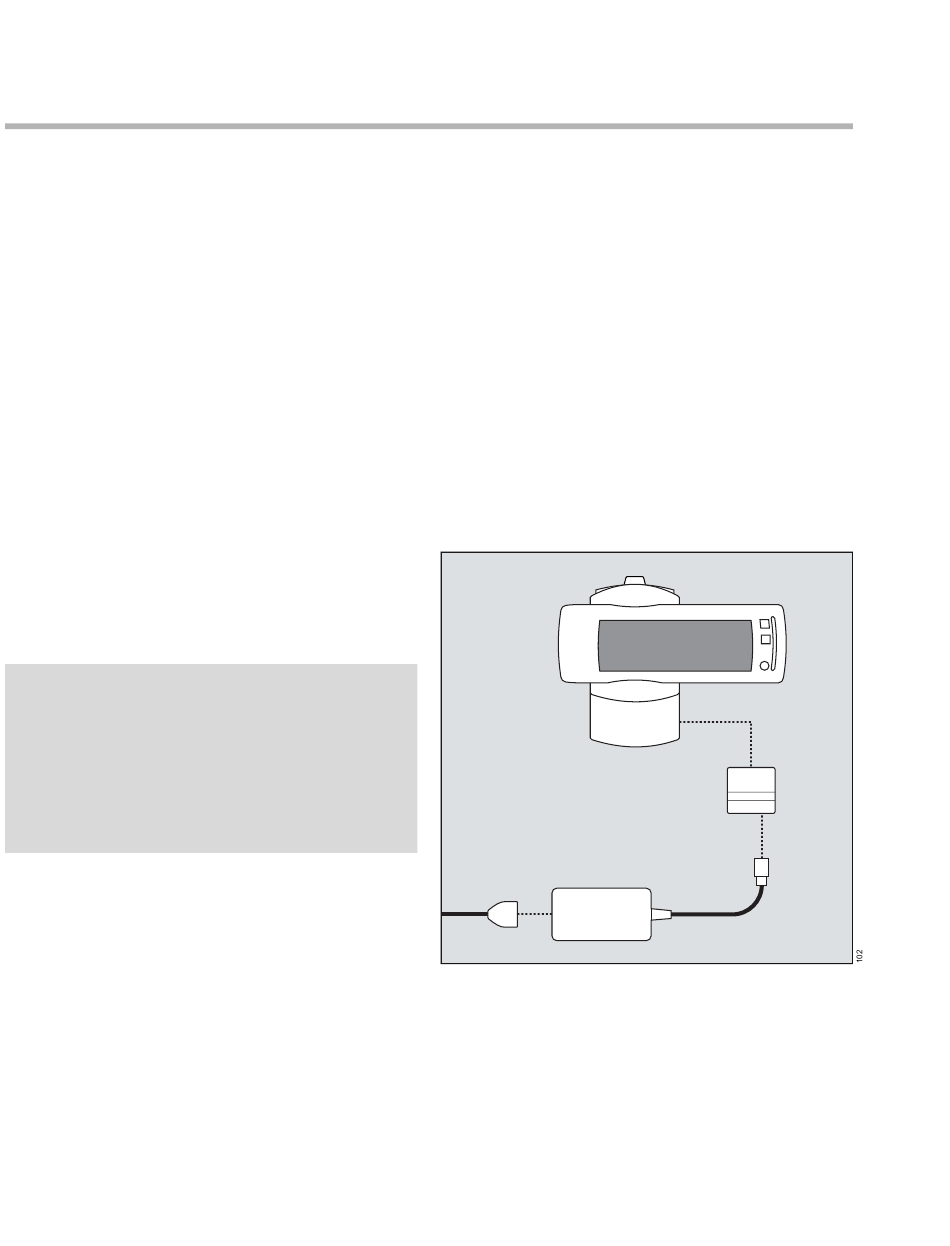

In der folgenden Abbildung ist eine M540-Einzel-
platzkonfiguration dargestellt. Darüber hinaus
können Sie unterschiedliche Hardware
anschließen, um die Monitoring-Funktionen zu
erweitern.
E D
A Patientenmonitor M540
B Patientenmonitor M500
C Y-Kabel/Y-Adapter
D Netzteil
E Netzkabel
® Acute Care System – Infinity
A
B
C
