Dockingstation M500
Die M500 ist ein Gerät, das den M540 mechanisch
sichert und mit Strom versorgt. Die M500 lädt
außerdem die interne Batterie des M540 auf. Wenn
der M540 Teil einer IACS-Konfiguration ist, steuert
die M500 über eine optische Ethernet-Verbindung
die Kommunikation zwischen dem M540 und dem
Cockpit.
Bei Verwendung in einer Einzelplatzkonfiguration
vereinfacht die M500 den Patiententransport,
indem der M540 einfach von einer M500 abgedockt
und an eine andere M500 angedockt werden kann,
wobei alle Verbindungen zwischen Patient und
Monitor erhalten bleiben. Die M500 dient nicht nur
dazu, den M540 mit Strom zu versorgen, sondern
speichert auch Netzwerkinformationen, sorgt für
die Verbindung von M540 mit dem Infinity-
Netzwerk und speichert Standard-Profil-
einstellungen, die nach dem Andocken
übernommen werden können. Ausführliche
Informationen hierzu sind dem Kapitel "Profile" auf
Seite 70 zu entnehmen.

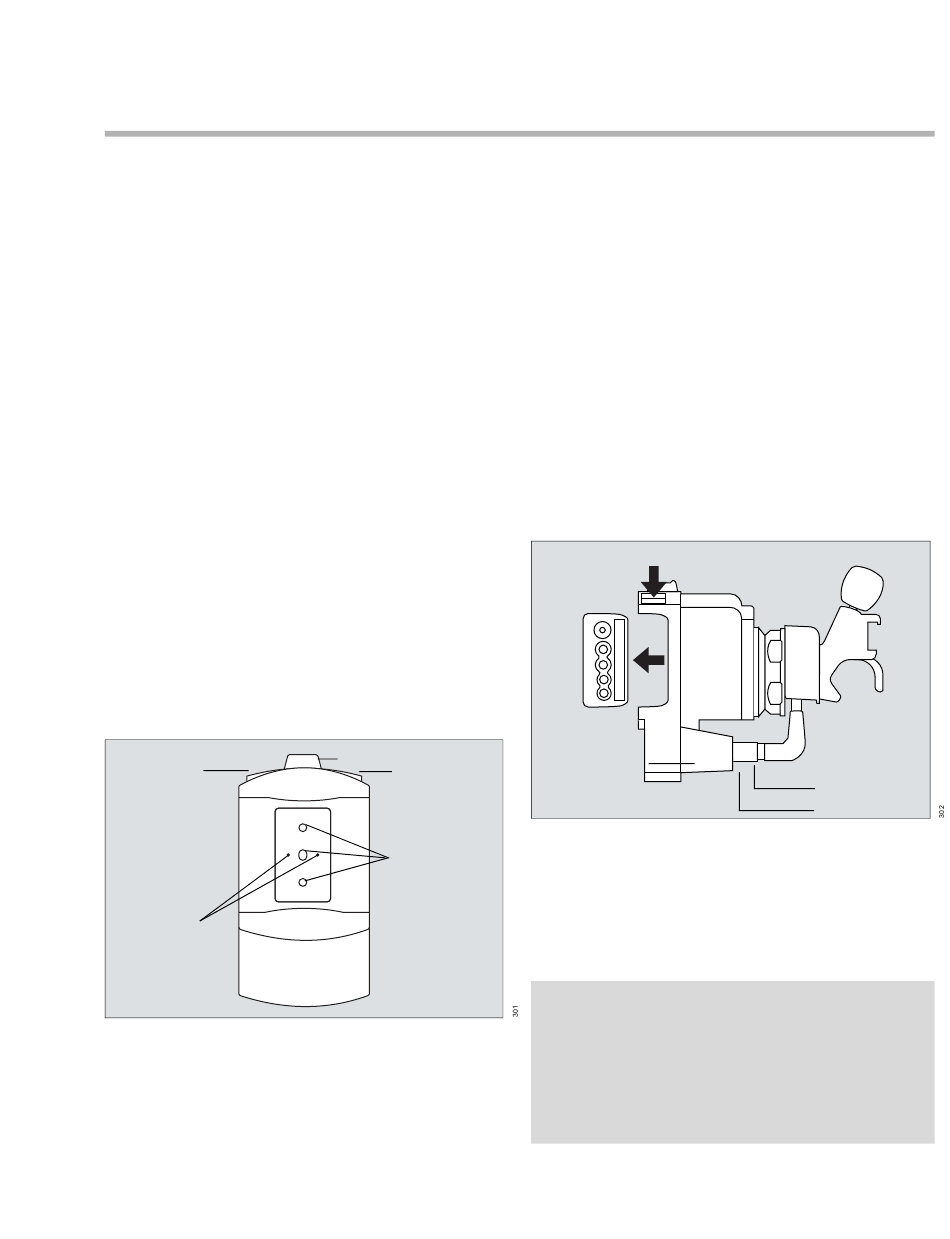

Vorderansicht der M500
B
D
Gebrauchsanweisung – Infinity
A
B
C
® Acute Care System – Infinity
A Verriegelungsmechanismus – verriegelt den
M540 (detaillierte Informationen finden Sie
unter "Sperren/Entsperren des M540" auf
Seite 44)
B Entriegelungsknopf zum Abdocken des M540
(der M540 wird durch einfaches Drücken des
Entriegelungsknopfs entriegelt)
C Optische Ethernet-Verbindungen
D Kontakte zum Aufladen der M540-Batterie und
zur Stromversorgung des M540 (wenn dieser
angedockt ist)
Rückansicht der M500
G
E Anschluss für das Schwesternrufsystem (in
Einzelplatzkonfiguration nicht verfügbar)
F Netzwerk-LED – Leuchtet bei bestehender
Netzwerkverbindung grün
G Systemkabelanschluss
HINWEIS
An der Unterseite der Dockingstation M500 kann
ein Kabelhaken angebracht werden. Weitere
Informationen zum Haken und zu weiteren
Hardwareoptionen finden Sie in der Gebrauchs-
anweisung Infinity Acute Care System – Monito-
ringzubehör.
