Dräger Infinity Acute Care System Gebrauchsanweisung Seite 154

EKG, Arrhythmie und ST-Segment

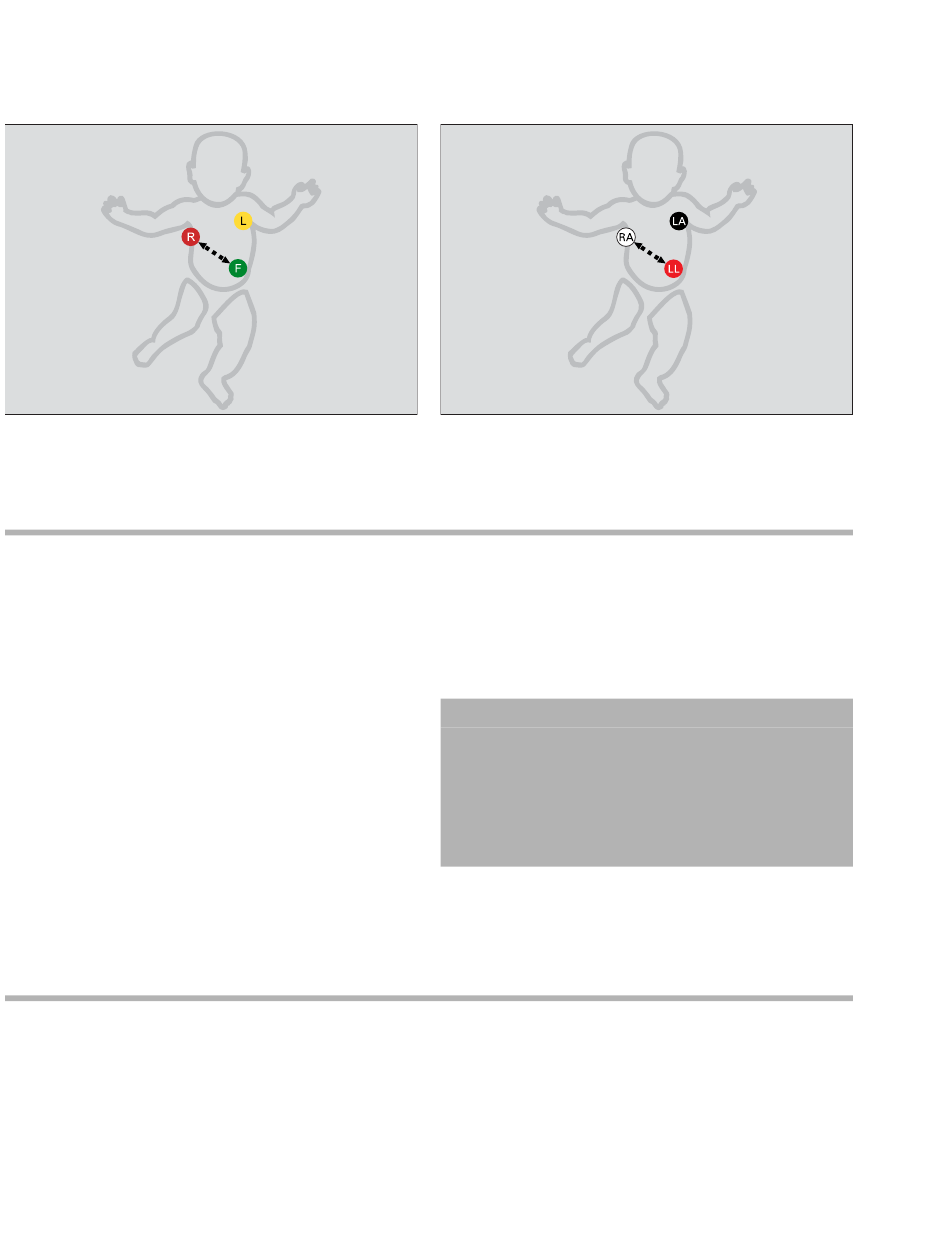

Positionierung der
Elektroden gemäß
IEC (Neugeborene)
12-Kanal-Monitoring
Für das Standard-12-Kanal-Monitoring müssen ein
6-adriger und eines 4-adriger Kabelsatz zusammen
verwendet werden. Das 12-Kanal-Monitoring
mittels 10-adrigem Kabelsatz ist eine
Softwareoption, die separat erworben werden
muss. Positionieren Sie die Brustwandelektroden,
wie auf Seite 153 gezeigt, an den Positionen 1
bis 6. Das TruST-12-Kanal-Monitoring ermöglicht
mit nur sechs Elektroden eine Bewertung der ST-
Segment-Abweichung in Echtzeit. TruST arbeitet
mit den Standardelektrodenpositionen für 6-adrige
Elektrodenkabel (siehe Seite 152). 8 Ableitungen
werden gemessen und 4 Brustwandableitungen
werden interpoliert. TruST ist für erwachsene und
Aufrufen des EKG-Dialogs
1 Auf das Herzfrequenz-Parameterfeld drücken.
2 Auf den Seitenreiter Einstell. drücken oder,
wenn der Parameter nicht angezeigt wird, auf
ein beliebiges Parameterfeld > Seitenreiter
Einstell. > Parameter ändern drücken.
154 Gebrauchsanweisung – Infinity
Positionierung der
Elektroden gemäß
AHA
(Neugeborene)
für pädiatrische Patienten verfügbar, nicht jedoch
für neonatale Patienten. Auf der Seite Alle zeigen
(siehe Seite 157) können Sie alle EKG-Kurven
einschließlich TruST einsehen. Informationen zur
Aktivierung von TruST finden Sie auf Seite 178.
WARNUNG
Wählen Sie keine TruST-Ableitungen für die
EKG-Signalverarbeitung aus. Wenn die QRS-
Morphologie einer TruST-Ableitung von der
Morphologie ihrer äquivalenten
konventionellen Ableitung abweicht, immer
die konventionelle Ableitung heranziehen.
3 Auf das Kennzeichen des Parameters drücken,
der auf der Hauptseite angezeigt werden soll.
4 Auf das Parameterfeld > Seitenreiter Einstell.
drücken
® Acute Care System – Infinity ® M540 – VG7.1
