Andocken/Abdocken des M540

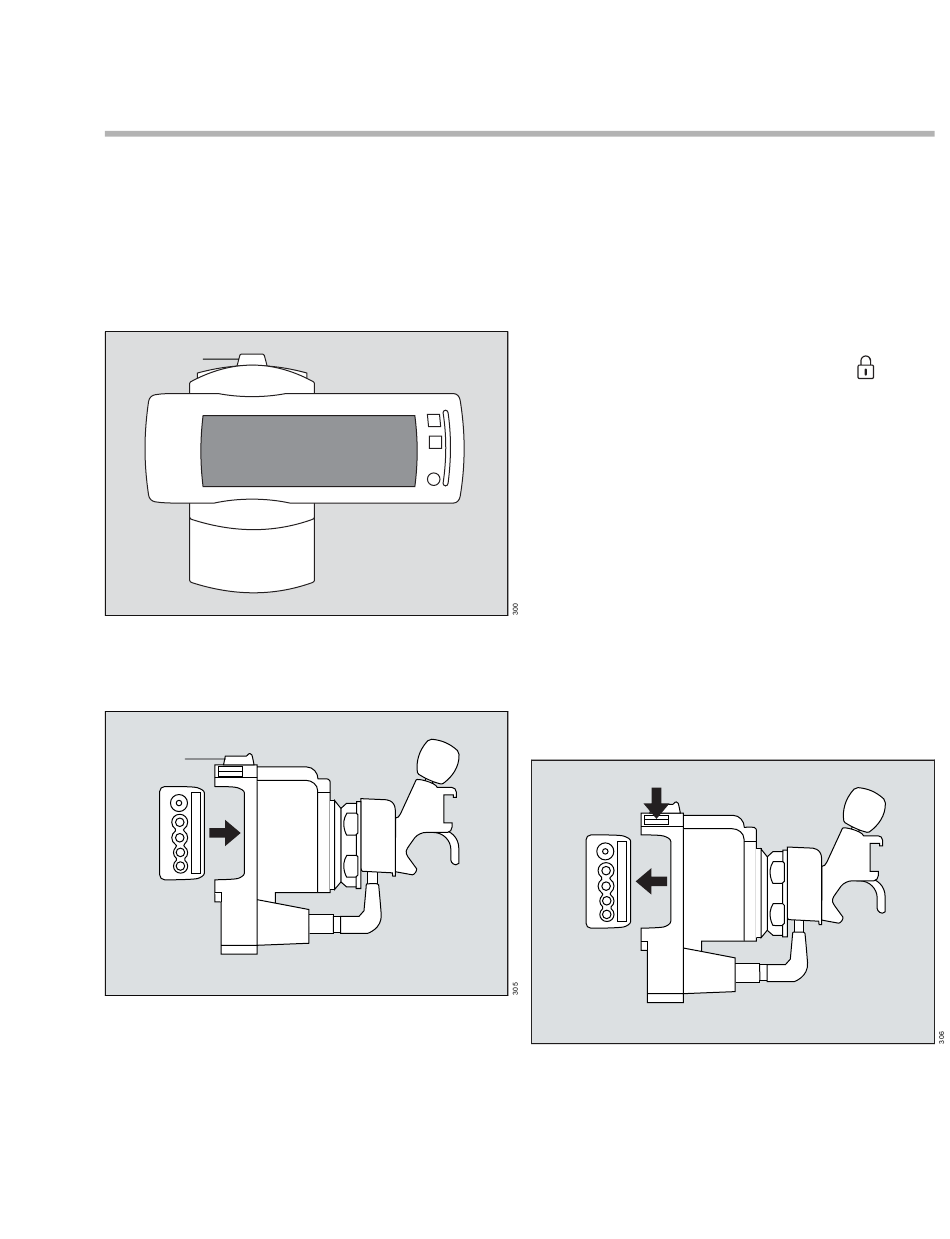

Die folgende Abbildung zeigt eine Vorder- und
eine Seitenansicht des M500, der den M540 in
Position hält.
M540 – Vorderansicht
A
C
M540 – Seitenansicht
A
B
A M500-Arretierschieber
B M540 Patientenmonitor
C M500
D Schwenkhalter (optional) und Befestigungs-
klemme
Gebrauchsanweisung Infinity Acute Care System – Überwachungsanwendungen SW VG2
B
D
C
So docken Sie den M540 an
1 Richten Sie den eingewölbten Abschnitt des
M540 am entsprechend geformten Abschnitt
des M500 aus.
2 Drücken Sie den M540 (B) in den M500 (C) ein,
bis er hörbar einrastet.
3 Schieben Sie den Arretierschieber (A) des
M500 nach vorn in die Sperrposition
um den M540 zu arretieren.
Informationen, wie Sie den M540 permanent
an seinem Platz sichern, finden Sie unter „Sper-
ren/Entsperren des M540" auf Seite 76.
So docken Sie den M540 ab
1 Schieben Sie den Arretierschieber (A) des
M500 nach hinten. Wenn sich der Arretierschie-
ber nicht bewegen lässt, wurde er permanent
gesperrt. Informationen über das Entsperren
des Arretierschiebers finden Sie auf Seite 76.
2 Halten Sie den M540 gut fest und drücken Sie
auf einen der Rastknöpfe des M500.
3 Ziehen Sie den M540 (B) aus dem M500 (C).
C
B
