Andocken/Abdocken des M540

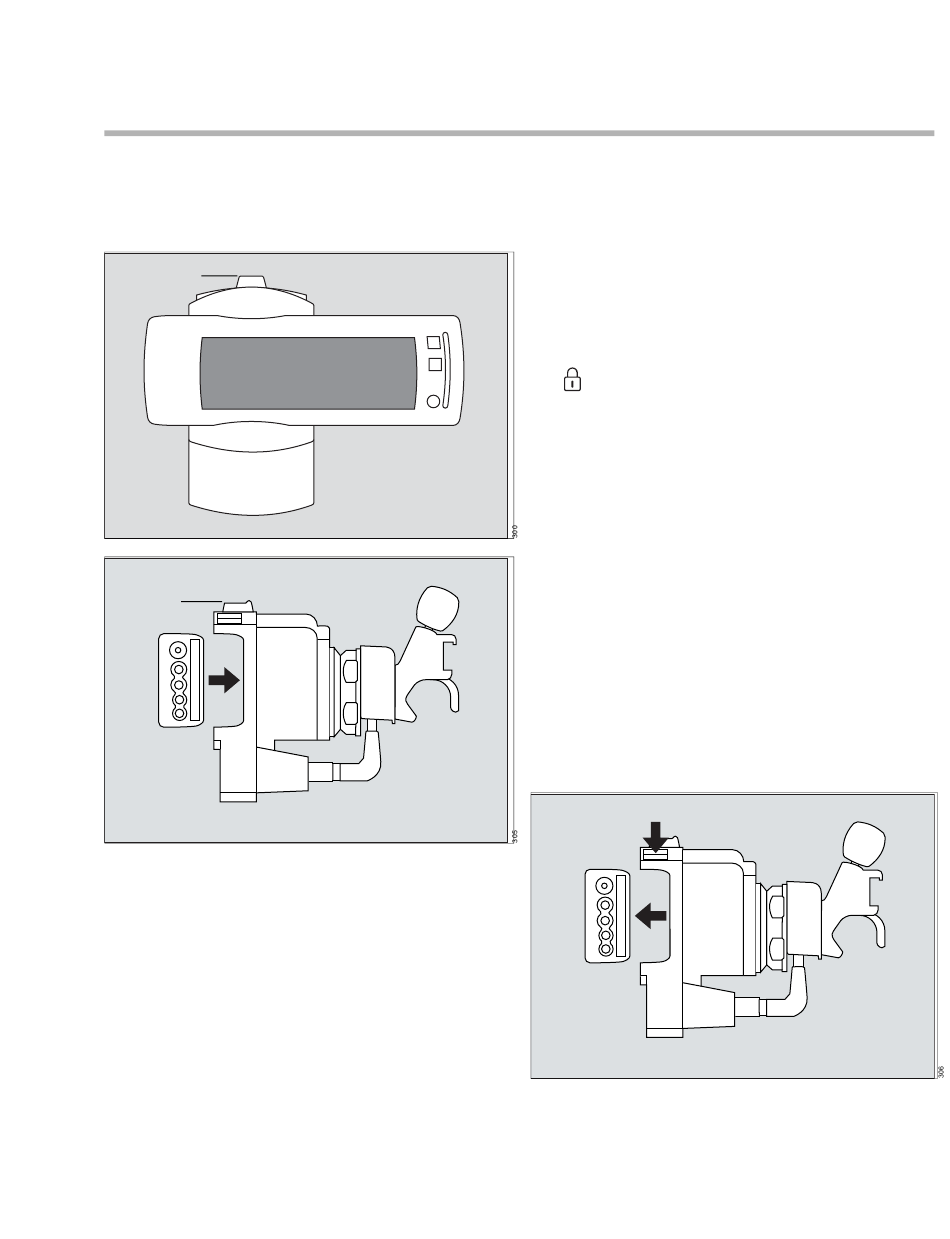

Die folgende Abbildung zeigt eine Seiten- und eine
Vorderansicht des M500, der den M540 in seiner
Position hält.
A
C
A
B
C
A M500-Arretierschieber
B M540-Patientenmonitor
C M500
D Schwenkhalter (optional) und
Befestigungsklemme
Gebrauchsanweisung Infinity Acute Care System - Überwachungsanwendungen SW VG1
B

Vorderansicht

D
Seitenansicht
Zum Andocken des M540
1 Drücken Sie den M540 (B) in den M500 (C) ein,
bis er mit einem hörbaren Klicken einrastet.
Richten Sie zum Andocken des M540 den
gekrümmten Teil des M540 am gekrümmten
Abschnitt des M500 aus.
2 Stellen Sie sicher, dass sich der
Arretierschieber (A) in der verriegelten Position
befindet, um den M540 in seiner Position zu
sichern.
Informationen, wie Sie den M540 permanent an
seinem Platz sichern, finden Sie unter
"Sperren/Entsperren des M540" auf Seite 62.
Zum Abdocken des M540
1 Schieben Sie den Arretierschieber (A) des
M500 nach vorn. Wenn sich der
Arretierschieber nicht bewegen lässt, wurde es
permanent gesperrt. Informationen über das
Entsperren des Arretierschiebers finden Sie auf
Seite 62.
2 Halten Sie den M540 gut fest und drücken Sie
auf einen der Rastknöpfe des M500.
3 Ziehen Sie den M540 (B) aus dem M500 (C).
C
B
Montage
Seitenansicht
