Zusammenbau und Vorbereitung
Sperren/Entsperren des M540
Sie können den M540 in der M500 gegen
Abdocken sperren.
So sperren Sie den M540
1 Schieben Sie den Arretierschieber (D) der
M500 nach vorn. Der M540 kann nun nicht
mehr abgedockt werden. Zum Abdocken des
M540 muss der Arretierschieber wieder nach
hinten geschoben werden.
2 Führen Sie einen 2-mm-Innensechskant-
schlüssel (A) in die mittlere Aussparung (B) des
Arretierschiebers ein, und drehen Sie ihn im
Uhrzeigersinn bis zur Sperrposition
Arretierschieber ist nun gesichert. Zur
Abnahme des M540 muss er mit dem
Innensechskantschlüssel wieder entsichert
werden.

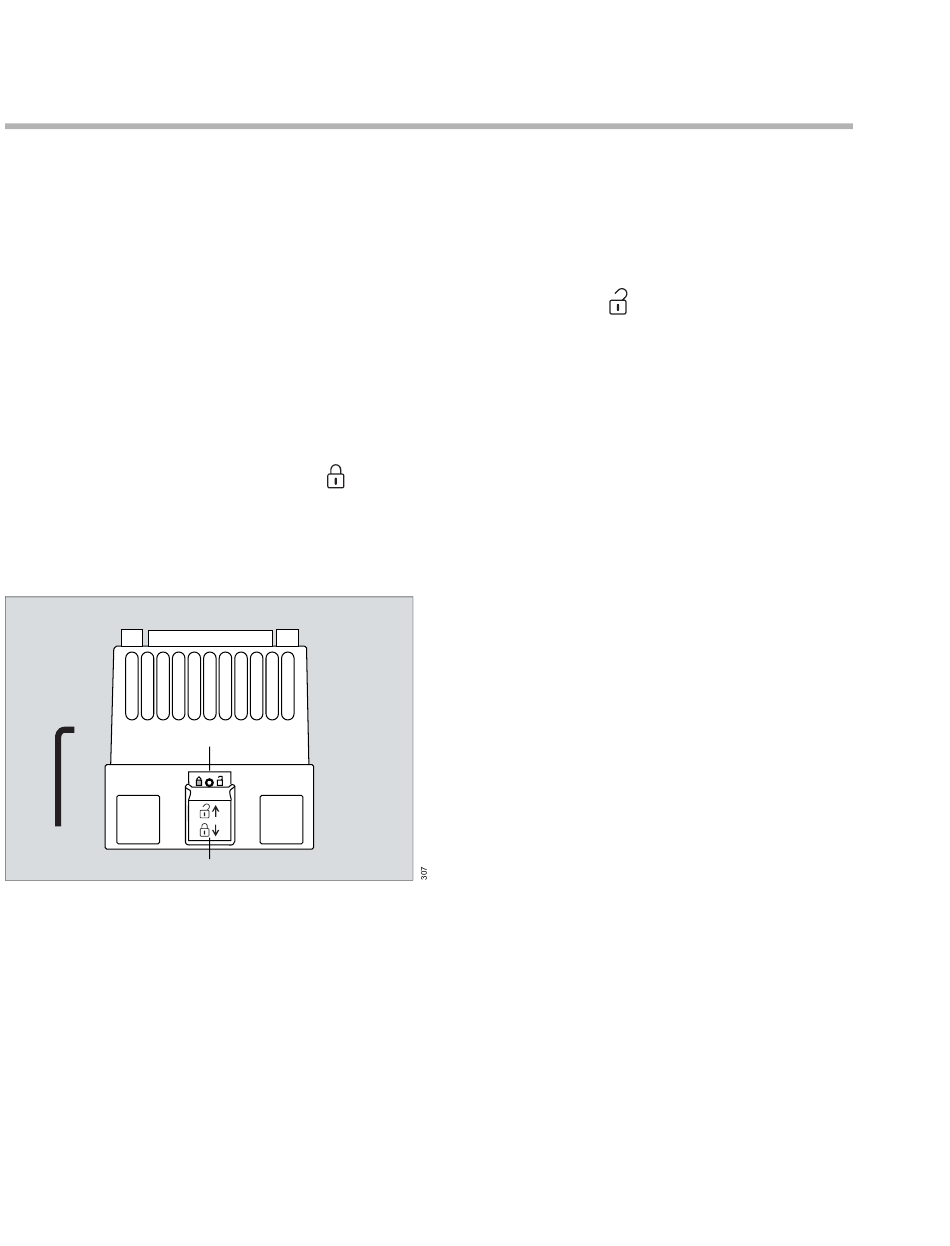

Die M500 in der Draufsicht
A
C
A Innensechskantschlüssel
B Mittleres Loch am Verriegelungsschieber zum
Sperren/Entsperren des M540
C Entriegelungsknöpfe zum Abdocken des M540
D Verriegelungsschieber
44
. Der
B
C
D
Gebrauchsanweisung – Infinity
So entsperren Sie den M540
1 Führen Sie einen 2-mm-Innensechskant-
schlüssel (A) in die mittlere Aussparung (B) des
Arretierschiebers ein, und drehen Sie ihn
entgegen dem Uhrzeigersinn bis zur
Entsperrposition
2 Schieben Sie den Arretierschieber (D) nach
hinten, um die Entriegelungsknöpfe (C) an der
M500 zu entsperren, damit Sie den M540
abdocken können.
