Dräger Infinity Acute Care System Gebrauchsanweisung Seite 265

A
B
C

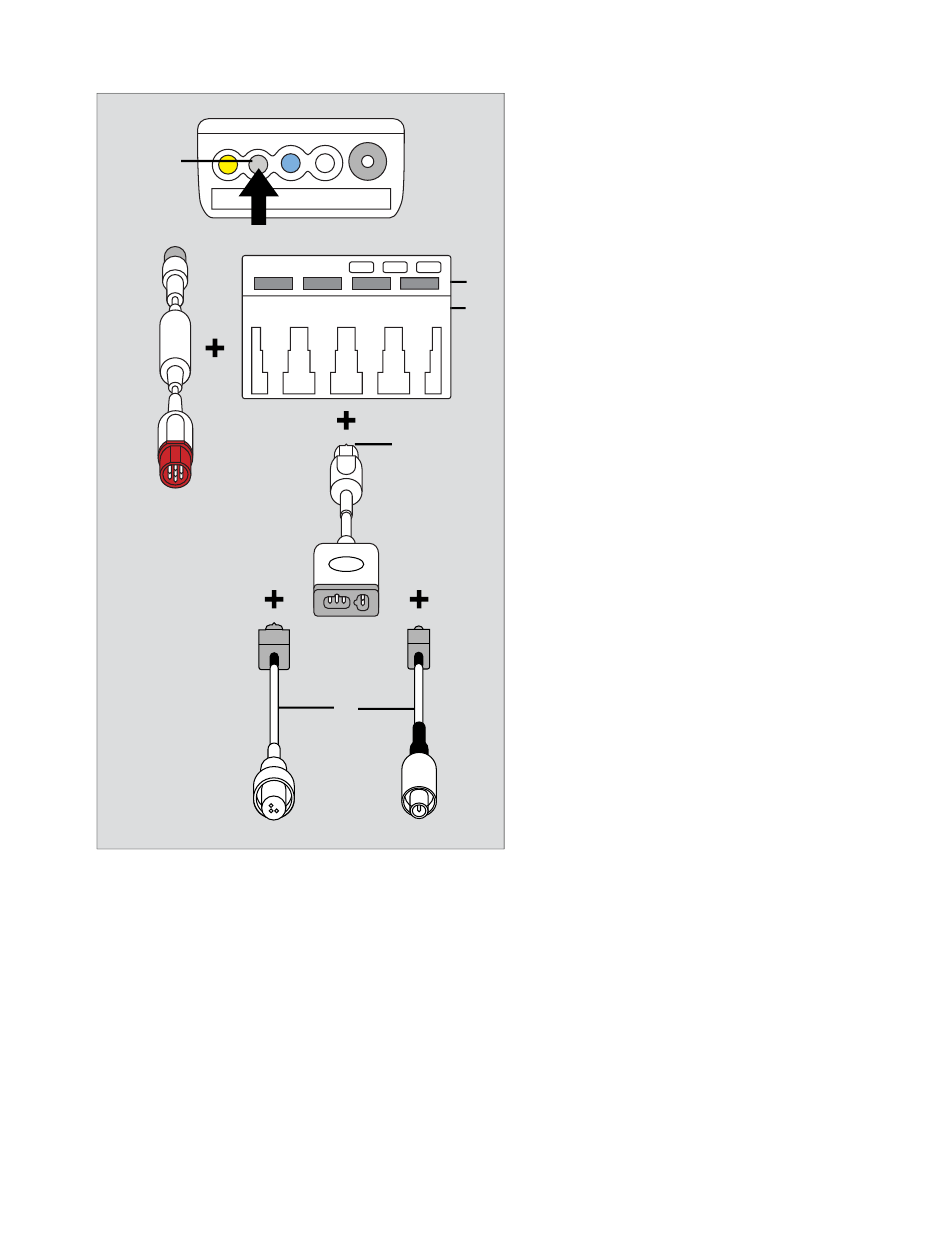

A Hämodynamik-Anschluss des M540
B Grauer Stecker des Hämo-Kabels
C Roter Stecker des Hämo-Kabels
D Hämodynamik-Anschluss des MPod – Quad
Hemo
E Pod-Anschluss des Herzzeitvolumen-
Zwischenkabels
F Herzzeitvolumen-Anschluss des MPod –Quad
Hemo
Gebrauchsanweisung – Infinity
D
E
F
F
G
H
® Acute Care System – Infinity
G Thermistoranschluss des Herzzeitvolumen-
Zwischenkabels
H Katheterkabel und Thermistorkabel
So schließen Sie die Herzzeitvolumen-
Hardware an den Hemo4-Pod und den Hemo2-
Pod an
1 Verbinden Sie den Stecker des Hämo-
Kabels (B) mit dem grauen Hämodynamik-
Anschluss (A) des M540.
2 Verbinden Sie den roten Stecker des Hämo-
Kabels (C) mit dem Anschluss (D) des
Hemo4/Hemo2.
3 Schließen Sie den Pod-Stecker des Herz-
zeitvolumen-Zwischenkabels (F) an den
Herzzeitvolumen-Anschluss des Hemo4-/
Hemo2-Pod (E) an.
4 Schließen Sie das Katheter- und das
Thermistorkabel (H) an den Thermistor-
anschluss des Herzzeitvolumen-Zwischen-
kabelanschlusses (G) an.
® M540 – VG7.1
Herzzeitvolumen
265
