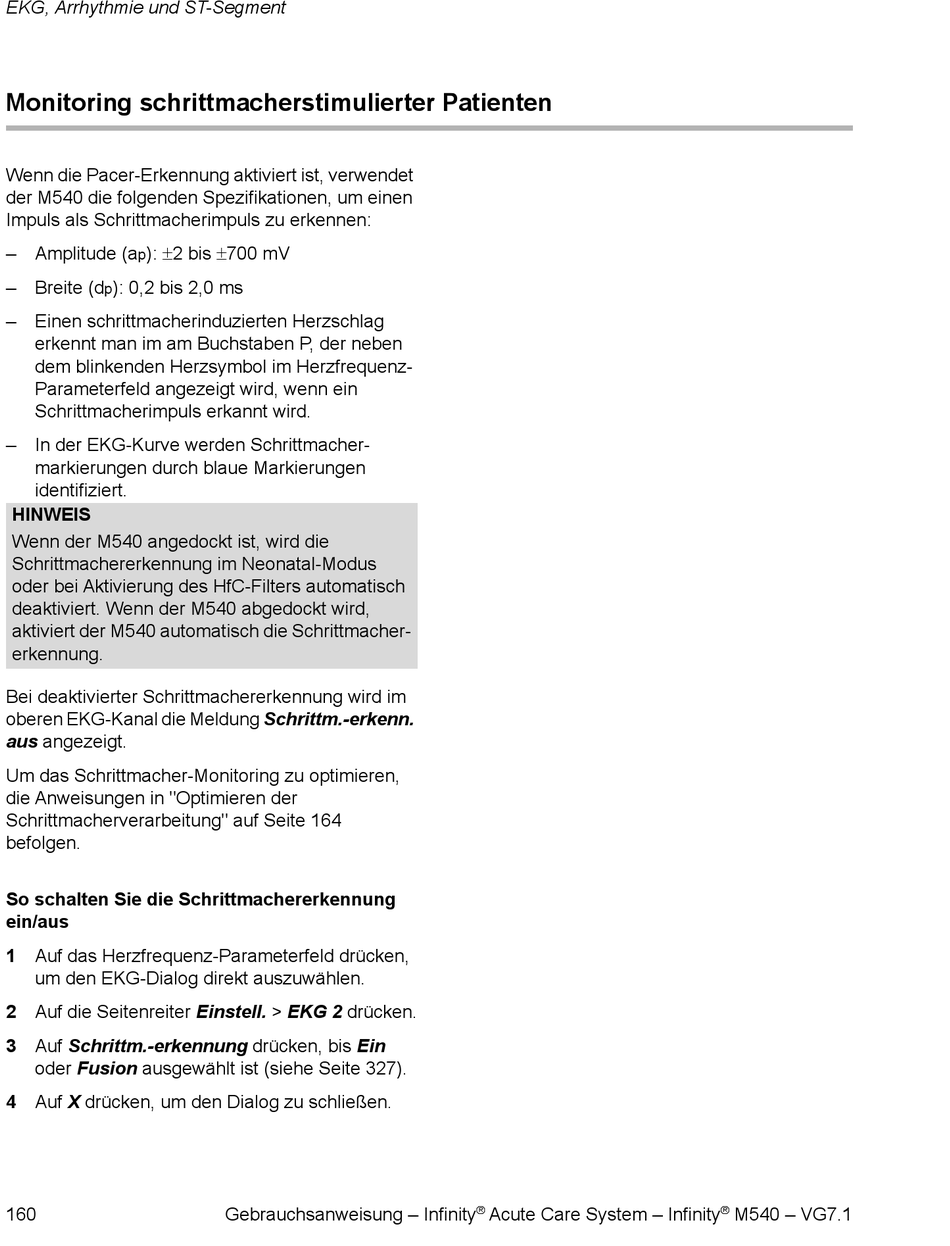

Dräger Infinity Acute Care System Gebrauchsanweisung Seite 160

EKG, Arrhythmie und ST-Segment
Monitoring schrittmacherstimulierter Patienten
Wenn die Pacer-Erkennung aktiviert ist, verwendet
der M540 die folgenden Spezifikationen, um einen
Impuls als Schrittmacherimpuls zu erkennen:
): 2 bis 700 mV
– Amplitude (a
p
– Breite (d ): 0,2 bis 2,0 ms
p
– Einen schrittmacherinduzierten Herzschlag
erkennt man im am Buchstaben P, der neben
dem blinkenden Herzsymbol im Herzfrequenz-
Parameterfeld angezeigt wird, wenn ein
Schrittmacherimpuls erkannt wird.
– In der EKG-Kurve werden Schrittmacher-
markierungen durch blaue Markierungen
identifiziert.
HINWEIS
Wenn der M540 angedockt ist, wird die
Schrittmachererkennung im Neonatal-Modus
oder bei Aktivierung des HfC-Filters automatisch
deaktiviert. Wenn der M540 abgedockt wird,
aktiviert der M540 automatisch die Schrittmacher-
erkennung.
Bei deaktivierter Schrittmachererkennung wird im
oberen EKG-Kanal die Meldung Schrittm.-erkenn.
aus angezeigt.
Um das Schrittmacher-Monitoring zu optimieren,
die Anweisungen in "Optimieren der
Schrittmacherverarbeitung" auf Seite 164
befolgen.
So schalten Sie die Schrittmachererkennung
ein/aus
1 Auf das Herzfrequenz-Parameterfeld drücken,
um den EKG-Dialog direkt auszuwählen.
2 Auf die Seitenreiter Einstell. > EKG 2 drücken.
3 Auf Schrittm.-erkennung drücken, bis Ein
oder Fusion ausgewählt ist (siehe Seite 327).
4 Auf X drücken, um den Dialog zu schließen.
160 Gebrauchsanweisung – Infinity ® Acute Care System – Infinity ® M540 – VG7.1
