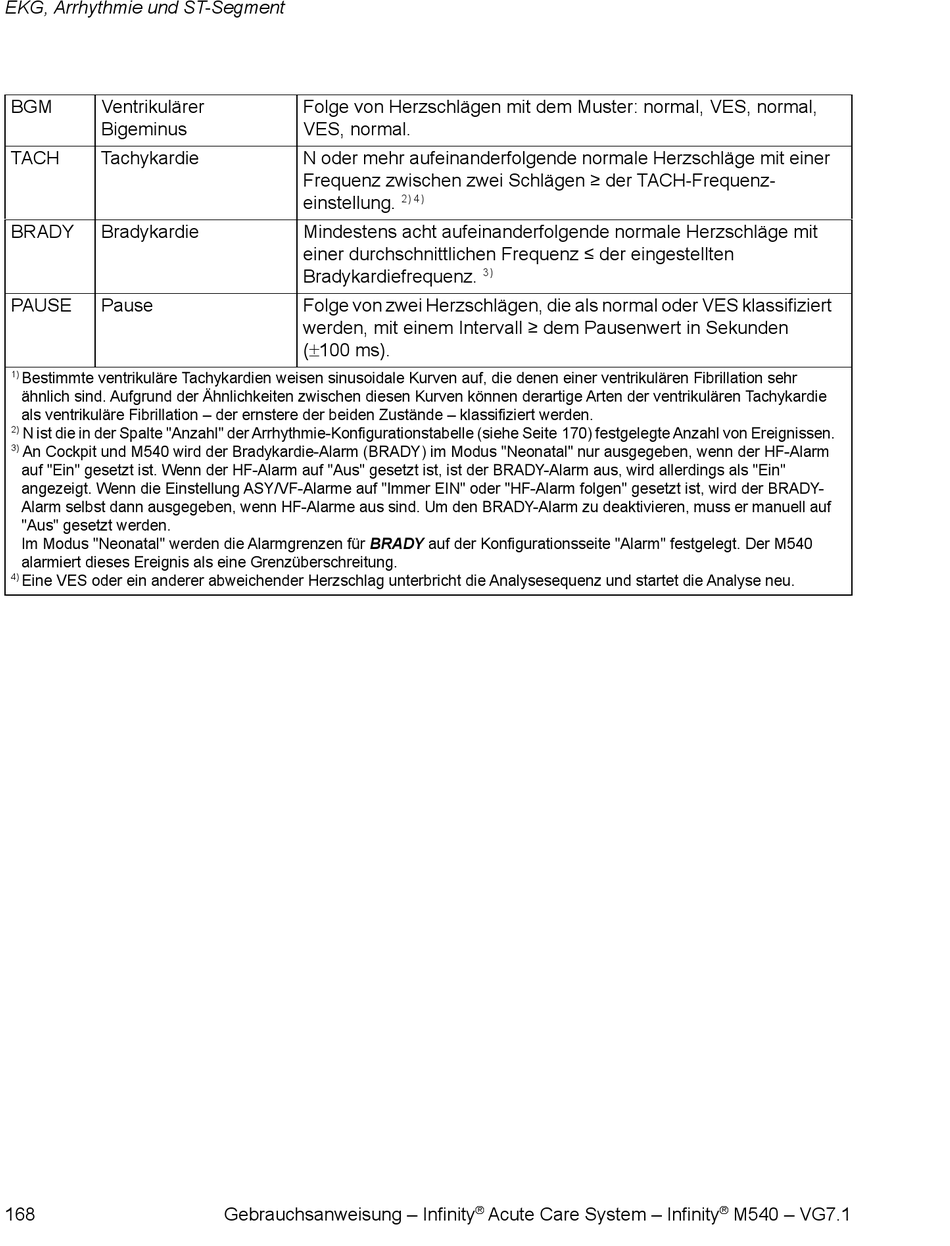

EKG, Arrhythmie und ST-Segment
BGM Ventrikulärer
Bigeminus
TACH Tachykardie
BRADY Bradykardie
PAUSE Pause
Bestimmte ventrikuläre Tachykardien weisen sinusoidale Kurven auf, die denen einer ventrikulären Fibrillation sehr
1)
ähnlich sind. Aufgrund der Ähnlichkeiten zwischen diesen Kurven können derartige Arten der ventrikulären Tachykardie
als ventrikuläre Fibrillation – der ernstere der beiden Zustände – klassifiziert werden.
2) N ist die in der Spalte "Anzahl" der Arrhythmie-Konfigurationstabelle (siehe Seite 170) festgelegte Anzahl von Ereignissen.
3) An Cockpit und M540 wird der Bradykardie-Alarm (BRADY) im Modus "Neonatal" nur ausgegeben, wenn der HF-Alarm
auf "Ein" gesetzt ist. Wenn der HF-Alarm auf "Aus" gesetzt ist, ist der BRADY-Alarm aus, wird allerdings als "Ein"
angezeigt. Wenn die Einstellung ASY/VF-Alarme auf "Immer EIN" oder "HF-Alarm folgen" gesetzt ist, wird der BRADY-
Alarm selbst dann ausgegeben, wenn HF-Alarme aus sind. Um den BRADY-Alarm zu deaktivieren, muss er manuell auf
"Aus" gesetzt werden.
Im Modus "Neonatal" werden die Alarmgrenzen für BRADY auf der Konfigurationsseite "Alarm" festgelegt. Der M540
alarmiert dieses Ereignis als eine Grenzüberschreitung.
4) Eine VES oder ein anderer abweichender Herzschlag unterbricht die Analysesequenz und startet die Analyse neu.
168
Folge von Herzschlägen mit dem Muster: normal, VES, normal,
VES, normal.
N oder mehr aufeinanderfolgende normale Herzschläge mit einer
Frequenz zwischen zwei Schlägen ≥ der TACH-Frequenz-
einstellung.
2) 4)
Mindestens acht aufeinanderfolgende normale Herzschläge mit
einer durchschnittlichen Frequenz ≤ der eingestellten
Bradykardiefrequenz.
Folge von zwei Herzschlägen, die als normal oder VES klassifiziert
werden, mit einem Intervall ≥ dem Pausenwert in Sekunden
(100 ms).
Gebrauchsanweisung – Infinity
3)
® Acute Care System – Infinity ® M540 – VG7.1
