Andocken/Abdocken des M540

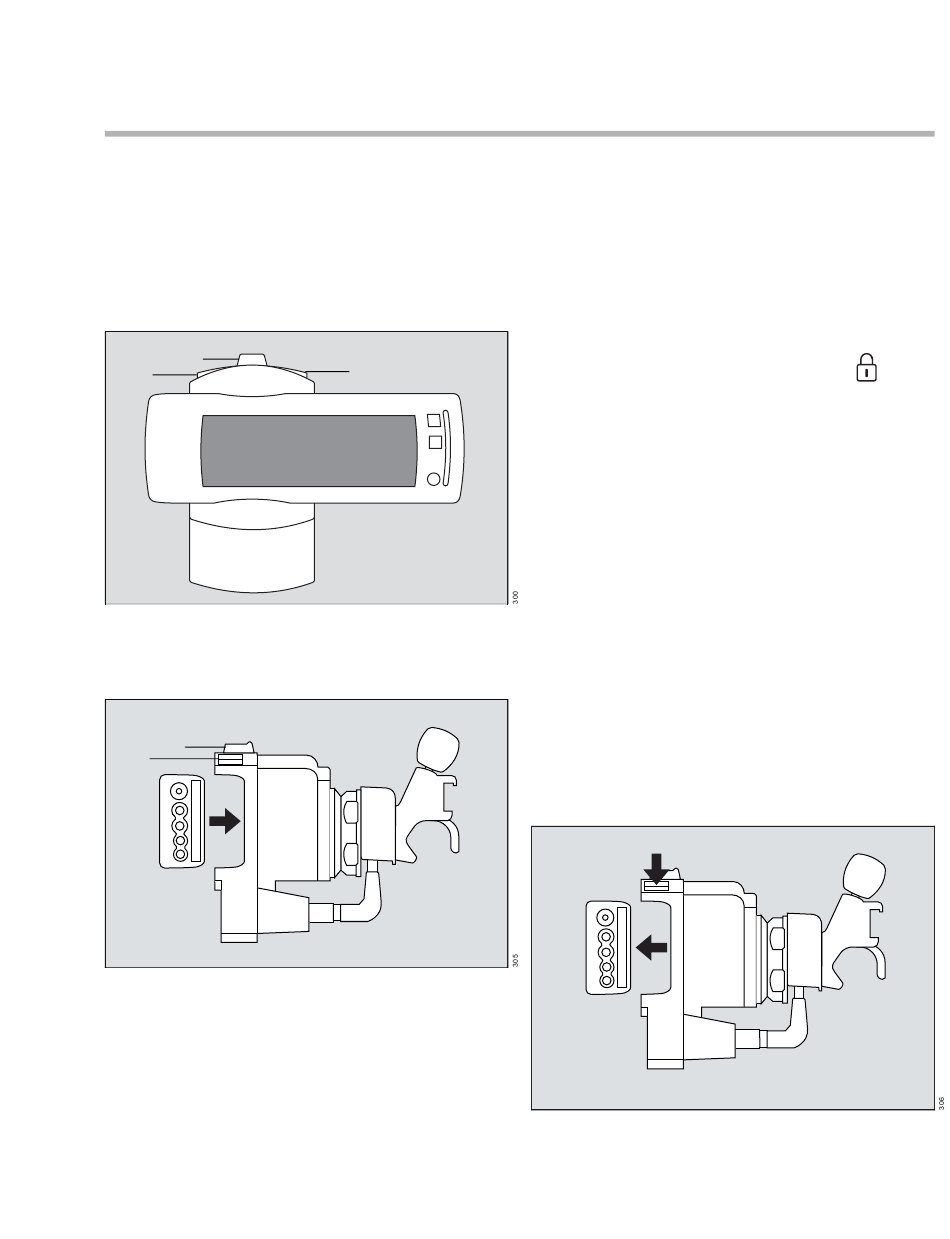

Die folgende Abbildung zeigt die Vorder- und
Seitenansicht der M500, an die der M540
angedockt wird.

Vorderansicht der M500 (M540 angedockt)

A
B
D

Seitenansicht der M500 (M540 abgedockt)

A
B
C
D
A M500 Verriegelungsschieber
B Entriegelungsknöpfe zum Entfernen des M540
C M540 Patientenmonitor
D M500
E Schwenkhalter (optional) und Befestigungsklemme
Gebrauchsanweisung – Infinity
B
C
E
® Acute Care System – Monitoringanwendungen – VG8.0
Zusammenbau und Vorbereitung
So docken Sie den M540 an
1 Richten Sie den eingewölbten Abschnitt des
M540 am entsprechend geformten Abschnitt
der M500 aus.
2 Drücken Sie den M540 (C) in die M500 (D) ein,
bis er hörbar einrastet.
3 Schieben Sie den Arretierschieber (A) der
M500 nach vorn in die Sperrposition
den M540 zu sperren.
Informationen dazu, wie der M540 dauerhaft gegen
Abdocken gesperrt werden kann, befinden sich
unter "Sperren/Entsperren des M540" auf
Seite 132.
So docken Sie den M540 ab
1 Schieben Sie den Arretierschieber (A) der
M500 nach hinten. Wenn sich der Arretier-
schieber nicht bewegen lässt, wurde er
dauerhaft gesperrt. Informationen über das
Entsperren des Arretierschiebers finden Sie auf
Seite 132.
2 Halten Sie den M540 gut fest und drücken Sie
auf einen der Entriegelungsknöpfe (B – siehe
Pfeil) der M500.
3 Ziehen Sie den M540 (C) aus der M500 (D).
B
D
C
, um
