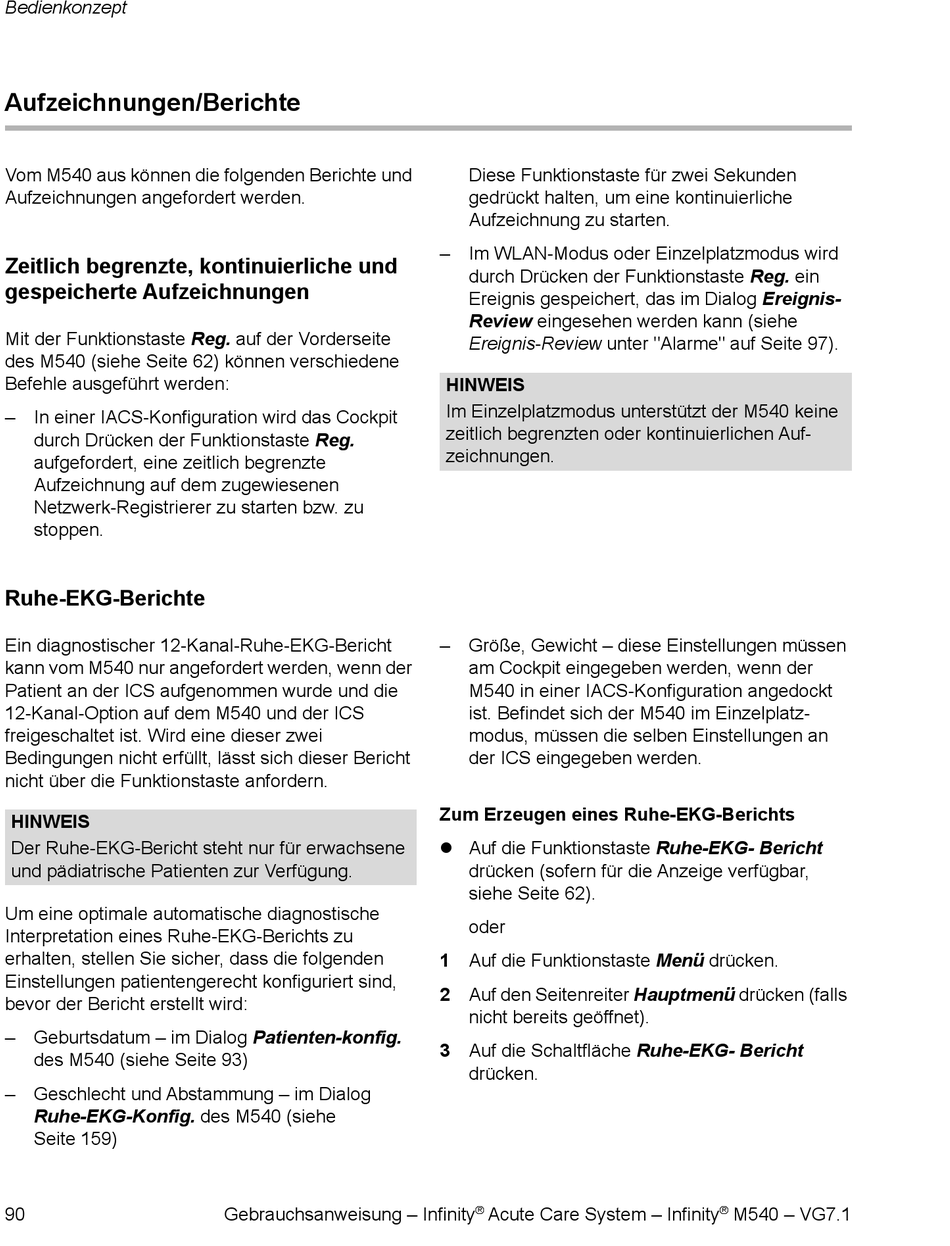

Dräger Infinity Acute Care System Gebrauchsanweisung Seite 90

Bedienkonzept
Aufzeichnungen/Berichte
Vom M540 aus können die folgenden Berichte und
Aufzeichnungen angefordert werden.
Zeitlich begrenzte, kontinuierliche und
gespeicherte Aufzeichnungen
Mit der Funktionstaste Reg. auf der Vorderseite
des M540 (siehe Seite 62) können verschiedene
Befehle ausgeführt werden:
– In einer IACS-Konfiguration wird das Cockpit
durch Drücken der Funktionstaste Reg.
aufgefordert, eine zeitlich begrenzte
Aufzeichnung auf dem zugewiesenen
Netzwerk-Registrierer zu starten bzw. zu
stoppen.
Ruhe-EKG-Berichte
Ein diagnostischer 12-Kanal-Ruhe-EKG-Bericht
kann vom M540 nur angefordert werden, wenn der
Patient an der ICS aufgenommen wurde und die
12-Kanal-Option auf dem M540 und der ICS
freigeschaltet ist. Wird eine dieser zwei
Bedingungen nicht erfüllt, lässt sich dieser Bericht
nicht über die Funktionstaste anfordern.
HINWEIS
Der Ruhe-EKG-Bericht steht nur für erwachsene
und pädiatrische Patienten zur Verfügung.
Um eine optimale automatische diagnostische
Interpretation eines Ruhe-EKG-Berichts zu
erhalten, stellen Sie sicher, dass die folgenden
Einstellungen patientengerecht konfiguriert sind,
bevor der Bericht erstellt wird:
– Geburtsdatum – im Dialog Patienten-konfig.
des M540 (siehe Seite 93)
– Geschlecht und Abstammung – im Dialog
Ruhe-EKG-Konfig. des M540 (siehe
Seite 159)
90 Gebrauchsanweisung – Infinity
Diese Funktionstaste für zwei Sekunden
gedrückt halten, um eine kontinuierliche
Aufzeichnung zu starten.
– Im WLAN-Modus oder Einzelplatzmodus wird
durch Drücken der Funktionstaste Reg. ein
Ereignis gespeichert, das im Dialog Ereignis-
Review eingesehen werden kann (siehe
Ereignis-Review unter "Alarme" auf Seite 97).
HINWEIS
Im Einzelplatzmodus unterstützt der M540 keine
zeitlich begrenzten oder kontinuierlichen Auf-
zeichnungen.
– Größe, Gewicht – diese Einstellungen müssen
am Cockpit eingegeben werden, wenn der
M540 in einer IACS-Konfiguration angedockt
ist. Befindet sich der M540 im Einzelplatz-
modus, müssen die selben Einstellungen an
der ICS eingegeben werden.
Zum Erzeugen eines Ruhe-EKG-Berichts
 Auf die Funktionstaste Ruhe-EKG- Bericht
drücken (sofern für die Anzeige verfügbar,
siehe Seite 62).
oder
1 Auf die Funktionstaste Menü drücken.
2 Auf den Seitenreiter Hauptmenü drücken (falls
nicht bereits geöffnet).
3 Auf die Schaltfläche Ruhe-EKG- Bericht
drücken.
® Acute Care System – Infinity ® M540 – VG7.1
