Dräger Infinity Acute Care System Gebrauchsanweisung Seite 198

SpO - und Puls-CO-Ox-Monitoring mit dem Masimo SET MCable
2
Anschließen des Masimo SET MCable
Das Masimo SET MCable wird direkt an den M540
angeschlossen. Anhand des MCable-Logos
können Sie erkennen, ob Sie ein Masimo rainbow
SET oder ein Masimo SET MCable verwenden.

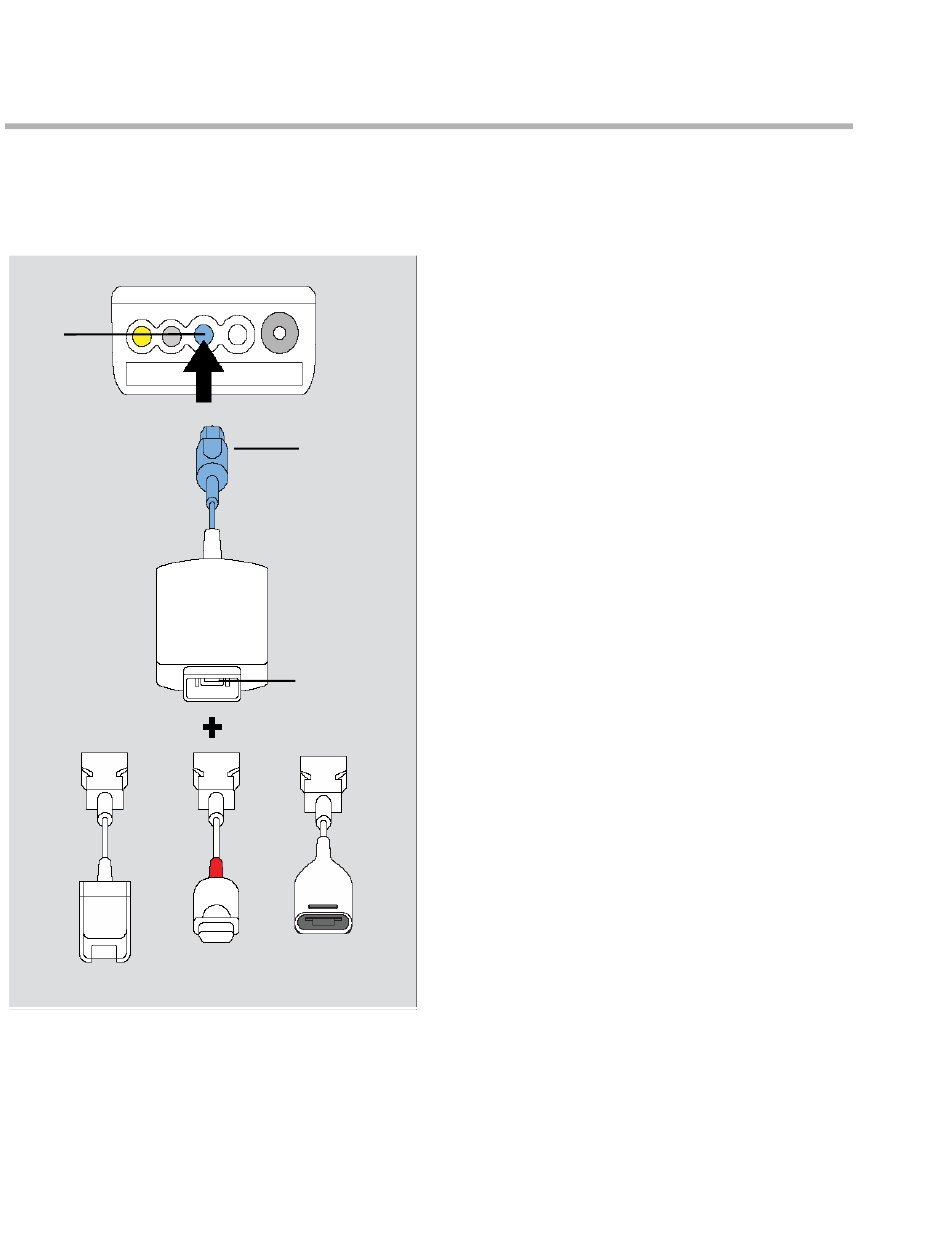

A
D
D
E
E
A SpO Anschluss am M540
2
B MCable-Anschluss
C 14-poliger MCable-Anschluss
198
B
C
D
E
Gebrauchsanweisung – Infinity
D Zwischenkabelkonnektor für den Anschluss an
das MCable
E Konnektoren für verschiedene Sensoren
(3 Optionen)
So schließen Sie das Masimo SET MCable an:
1 Den Masimo SET MCable-Stecker (B) an den
blauen SpO -Anschluss (A) des M540
2
anschließen.
2 Das Sensor-Zwischenkabel (D) an den
14-poligen Anschluss am Masimo SET
MCable (C) anschließen.
3 Den entsprechenden Masimo-Sensor am Ende
des Sensorkabels (E) anschließen.
® Acute Care System – Infinity ® M540 – VG7.1
