Atemfrequenz aus Impedanzmessung (AFi)
Atemfrequenzanzeige
Die Respirationsanzeige am M540 umfasst
folgende Elemente:
– Respirations-Parameterfeld
– Respirationskurve

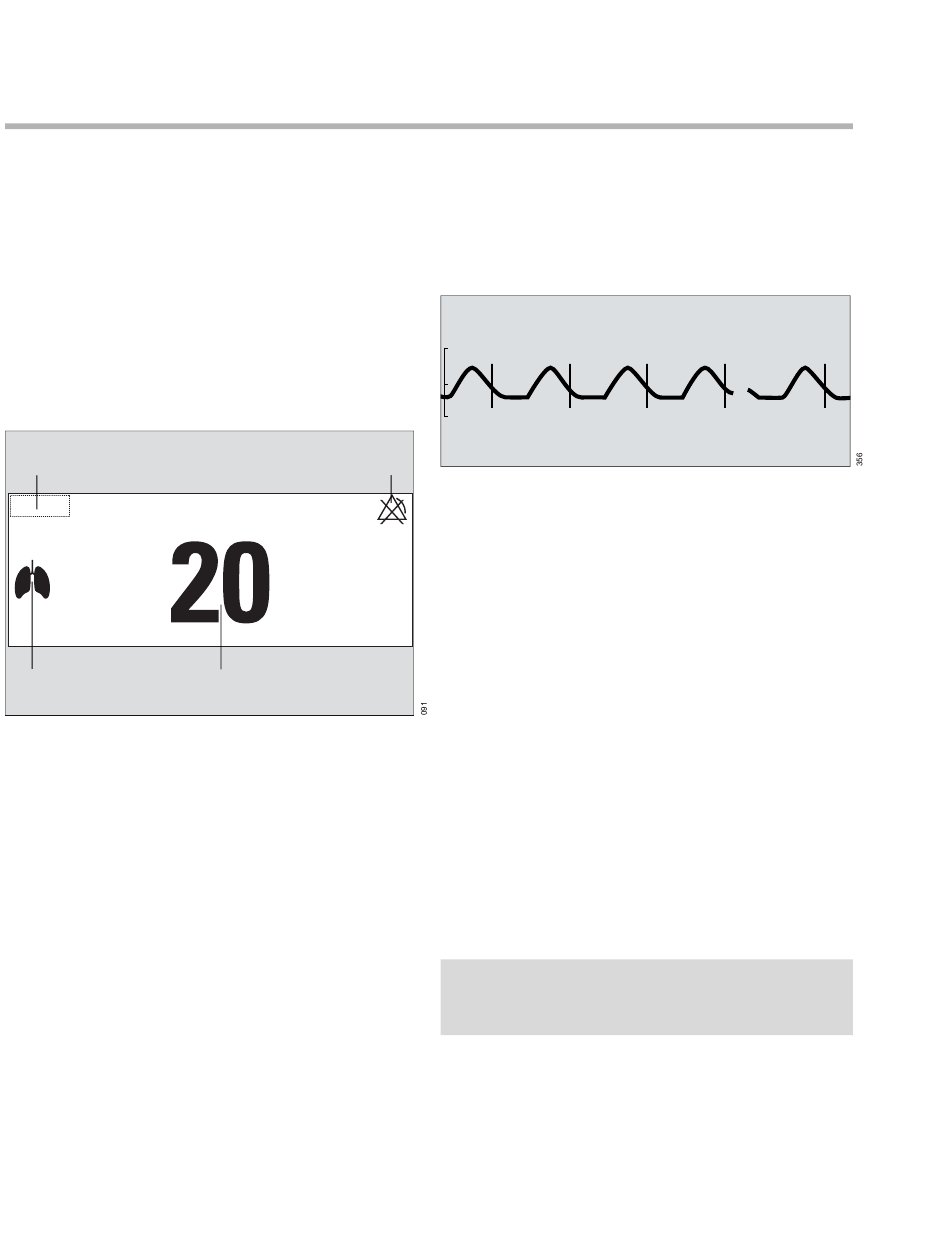

Respirations-Parameterfeld
Das Respirations-Parameterfeld umfasst die
folgenden Elemente:
A
C
A Kennzeichen für die Atemfrequenz aus
Impedanzmessung (AFi)
B Durchgestrichene Dreiecksymbole bei
deaktivierten Alarmen
C Lungensymbol, das bei jedem erkannten
Atemzug blinkt
D Atemfrequenzwert
188
B
D
Gebrauchsanweisung – Infinity
Atemzugsmarkierungen
Die folgende Abbildung zeigt, wie weiße vertikale
Markierungen auf der Atemkurve jeden erkannten
Atemzug angeben.
Wenn der M540 Teil einer IACS-Konfiguration ist,
werden keine Respirationsmarkierungen an das
Infinity-Netzwerk gesendet.
Respirationsmarkierungen geben den Zeitpunkt
der Erkennung des Atemzugs an, nicht den Beginn
oder das Ende des Atemzugs. Wenn Respirations-
markierungen auch bei Artefakten angezeigt
werden, setzen Sie den Respirations-Messmodus
auf manuell und passen Sie die Schwelle für die
Atemzugerkennung so an, dass nur gültige
Atemzüge gezählt werden.
So aktivieren Sie die Atemzugsmarkierungen
1 Tippen Sie das Respirations-Parameterfeld an,
um den Dialog für die Respiration direkt
aufzurufen.
2 Auf den Seitenreiter Einstell. drücken.
3 Markierung > Ein drücken.
HINWEIS
Respirationskurvenmarkierungen werden von
drahtlosen M540 nicht zum Netzwerk gesendet.
